WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Novembrī.2018, 09:02 | Komentāri # 2
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vācija

160 mm un 170 mm

Leichte Ladungsträger Goliath (Goliath (Sd.Kfz. 302/303)) - Vērmahta radiovadāmā mīna. Man nav informācijas, vai tā izmantota Latvijas teritorijā.





Kāpurķēdes divu veidu:

1. agrīnais 160 mm:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Novembrī.2018, 09:06 | Komentāri # 3
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. vēlīnais 170 mm:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 23.Novembrī.2018, 22:39 | Komentāri # 4
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		170 mm

NSU Kettenkraftrad (Kettenkrad (Sd.Kfz. 2))
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 25.Novembrī.2018, 17:26 | Komentāri # 5
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Paaugstinātas caurgājamības variants, paredzēts Krievijas ceļiem. Kāpurķēdes izmērs ap 320 mm.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 25.Novembrī.2018, 17:36 | Komentāri # 6
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Gumijas uzlikas marķējuma kods W 02



NSU Kettenkraftrad (Kettenkrad (Sd.Kfz. 2))
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 25.Novembrī.2018, 18:31 | Komentāri # 7
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		200 mm

Schwerer Ladungsträger Borgward IV (Borgward-IV (Sd.Kfz.301))

Vācu radiovadāmā tankete. Paredzēta izlūkošanai, mīnu lauku konstatēšanai un dotu iznīcināšanai. Man nav informācijas, vai tā izmantota Latvijas teritorijā.

Kāpurķēdes divu veidu:
1. modelim Borgward-IV A un B (izgatavots 1942. gada aprīlī) kāpurķēdes tāda paša tipa kā klasiskajiem visurgājējiem.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 25.Novembrī.2018, 18:37 | Komentāri # 8
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. modelim Borgward-IV C (izgatavots 1943. gada decembrī) kāpurķēde jau kā tankam:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 25.Novembrī.2018, 18:48 | Komentāri # 9
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Schwerer Ladungsträger Borgward IV A un B


Schwerer Ladungsträger Borgward IV C



Te salīdzinājumā ar Goliath (Sd.Kfz. 302/303)



Te salīdzinājumā ar tanku Panzerkampfwagen V "Panther" (Sd.Kfz. 171)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 09:38 | Komentāri # 10
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		240 mm

Leichter Zugkraftwagen 1 t (Zgkw. 1t (Sd.Kfz. 10)) un Leichter Schutzenpanzerwagen (Sd.Kfz. 250)
Vērmahta vilcējs - visurgājējs, vai arī bruņutransportieris.

Kāpurķēdes divu veidu:

1. agrīnās ar caurumiem:



2. vēlīnās bez caurumiem:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 09:55 | Komentāri # 11
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vēlīnā kāpurķēde:

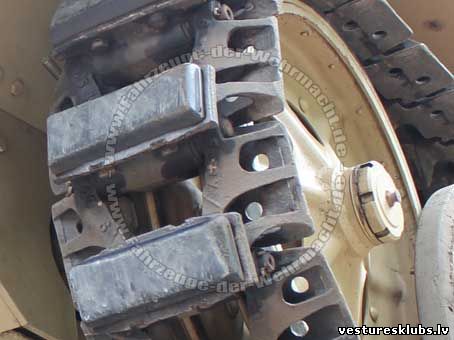

Gumijas uzlikas kods W 102
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 10:39 | Komentāri # 12
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Leichter Zugkraftwagen 1t (Sd.Kfz. 10)



Leichter Schutzenpanzerwagen (Sd.Kfz. 250)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 18:23 | Komentāri # 13
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		260 mm

1. Panzerkampfwagen I Ausf. A un B (Pz.Kpfw. I Ausf. A un B (Sd.Kfz. 101))

Vērmahta tankete.

2. Gleisketten Lastkraftwagen 2t "Maultier" ((Sd.Kfz. 3)

Vērmahta visurgājējs, artilērijas vilcējs.

Kāpurķērdes abiem identiskas:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 18:26 | Komentāri # 14
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		1. Panzerkampfwagen I Ausf. A un B



un uz tā bāzes veidotais Sturmpanzer I



2. Gleisketten Lastkraftwagen 2t "Maultier"



un uz tā bāzes veidotais Panzerwerfer 42
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 18:29 | Komentāri # 15
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		280 mm

Šāda izmēra kāpurķēdes bija 4 veidu bruņutehnikai.

1.
Panzerkampfwagen II Ausf A, B, C un F (Pz.Kpfw. II (Sd.Kfz. 121))

Vērmahta vieglā tanka A, B, C un F modifikācijas.

2.
Gleisketten Lastkraftwagen 4,5 t "Maultier" (Sd.Kfz. 3/5)

Vērmahta 4,5 t visurgājējs, artilērijas vilcējs.

Abiem kāpurķēdes identiskas:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 18:46 | Komentāri # 16
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Gleisketten Lastkraftwagen 4,5 t "Maultier"



Panzerkampfwagen II Ausf. A, B, C un F
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 26.Novembrī.2018, 19:00 | Komentāri # 17
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vieglais tanks Panzerkampfwagen II Ausf. A, B, C un F



Uz tā bāzes tika veidotas daudzas kaujas mašīnas, no kurām izplatītākās bija:

Sd.Kfz.124 "Wespe":



Sd.Kfz.131/132 "Marder II":



Sturmpanzer II:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 22:35 | Komentāri # 18
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3.
Leichter Zugkraftwagen 3 t (Zgkw. 3t (Sd.Kfz. 11))

Vērmahta 3 t visurgājējs, artilērijas vilcējs

4.
Mittlerer Schutzenpanzerwagen (Sd.Kfz. 251)

Vērmahta bruņumašīna

Abiem kāpurķēdes identiskas. To bija 4 veidi:

1. agrīnās ar 3 caurumiem:



Gumijas uzliku marķējuma kodi W 112, 200 un 302
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 22:45 | Komentāri # 19
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. vēlīnās ar 2 caurumiem:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 22:59 | Komentāri # 20
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. vēlīnās bez caurumiem



4. ar metāla uzlikām:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 23:05 | Komentāri # 21
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Leichter Zugkraftwagen 3 t



Mittlerer Schutzenpanzerwagen
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 23:20 | Komentāri # 22
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		290 mm

Panzerkampfwagen I Ausf. C un D (Pz.Kpfw. I Ausf. C un D (VK601))

Vērmahta vieglā tankete, kurai maz kas kopīgs ar iepriekšējiem Pz.Kpfw. I modeļiem. Radīta gaisa desanta vienībām. Paredzēta transportēšanai pa gaisu. 1942. gadā tika saražoti 40 gabali, no kuriem 2 testēti A frontē. Liels retums!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 23:23 | Komentāri # 23
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen I Ausf. C
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 27.Novembrī.2018, 23:37 | Komentāri # 24
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		293 mm

Panzerkampfwagen 38 (t) (Pz.Kpfw. 38(t) (Sd. Kfz. 140)

Čehoslovāku ražotais vieglais tanks LT vz.38, kuru pēc valsts aneksijas iekļāva Vērmahta bruņojumā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 28.Novembrī.2018, 07:04 | Komentāri # 25
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vieglais tanks Panzerkampfwagen 38 (t) (Pz.Kpfw. 38(t))



Uz tā bāzes tika veidotas daudzas kaujas mašīnas, no kurām izplatītākās bija:

Sd.Kfz.138/1 "Grille"



Sd.Kfz.139 "Marder III"



Sd.Kfz.140 Flakpanzer 38(t)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
