WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 11:11 | Komentāri # 251
Stāstnieks

Komentāri: 12294
 Izgājis

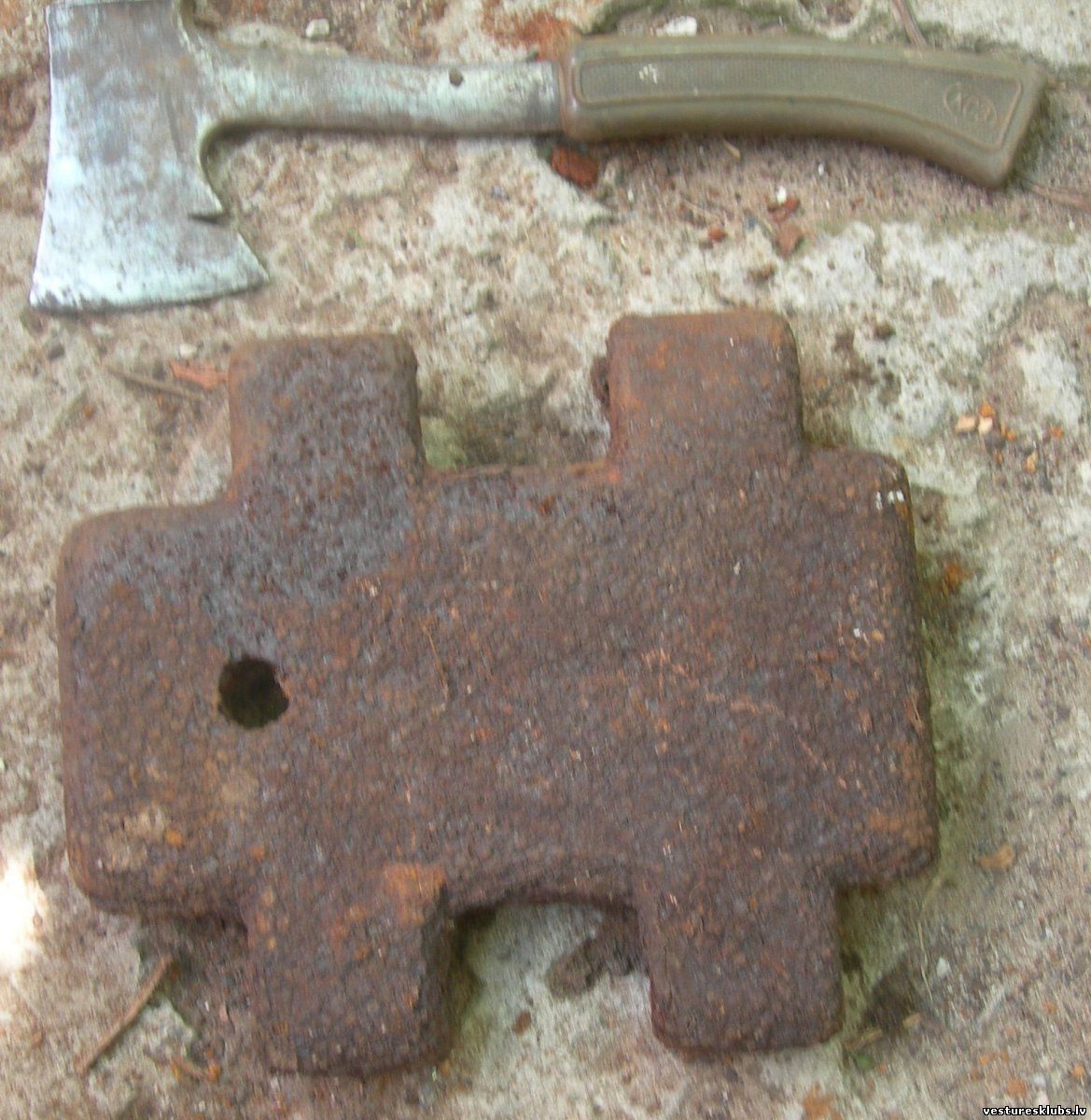

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Dalītā kāpurķēde (Разрезные (половинчатые) траки) 500 мм (250 мм)

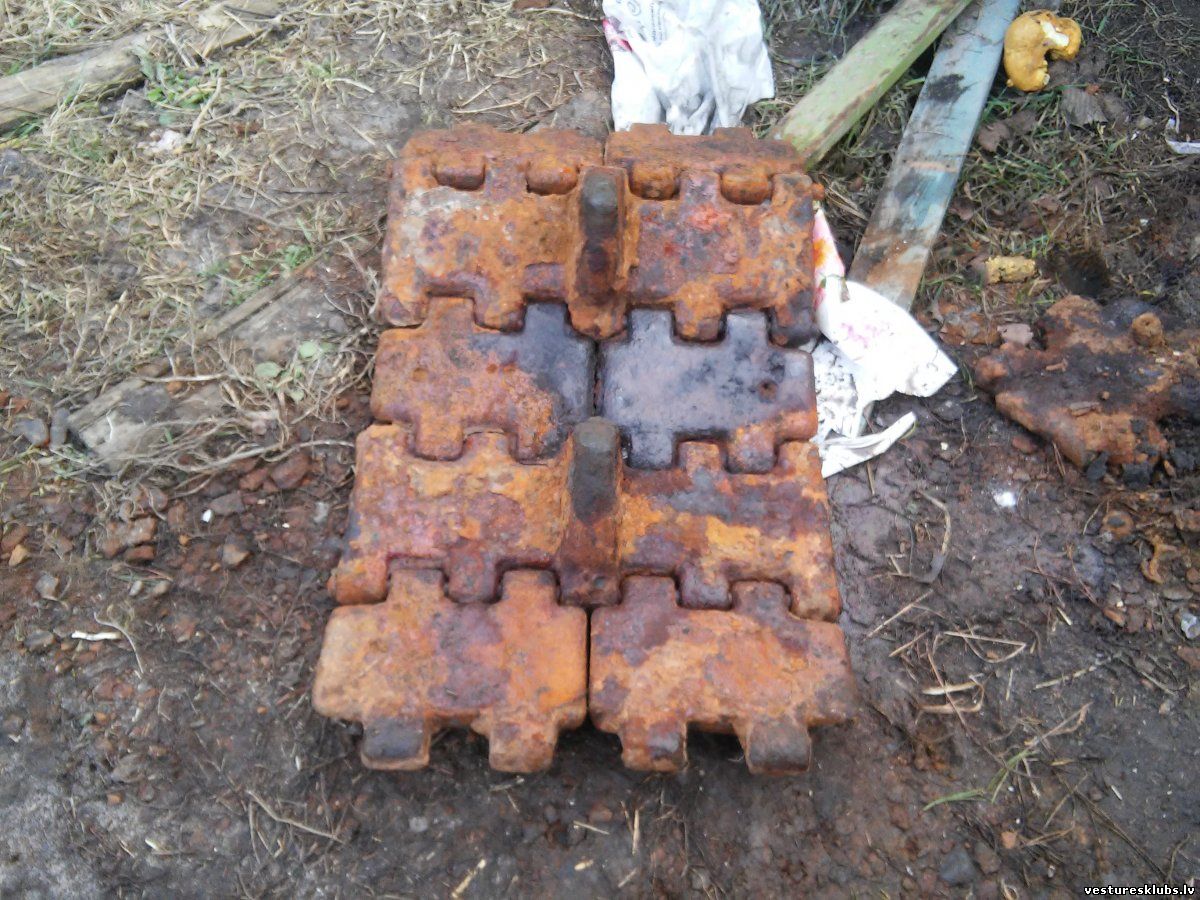

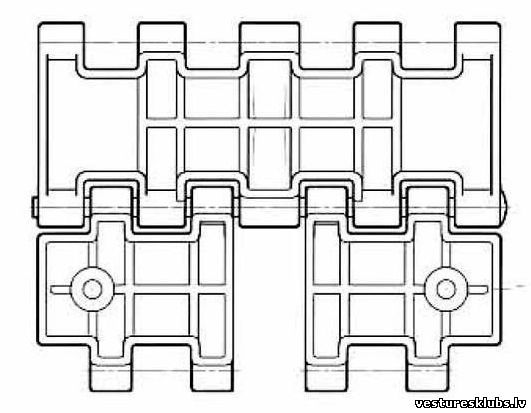

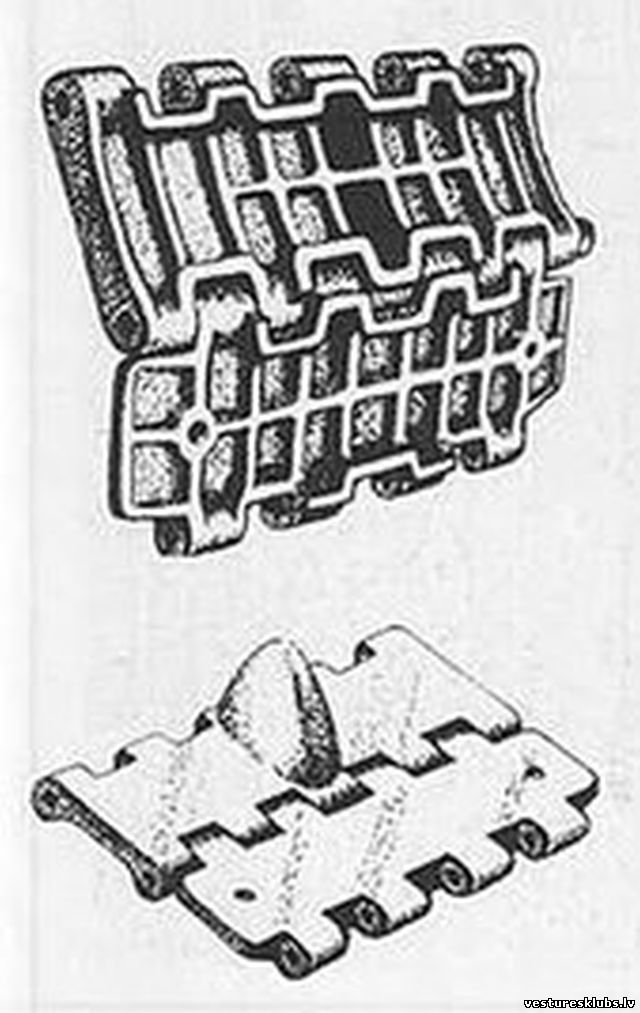

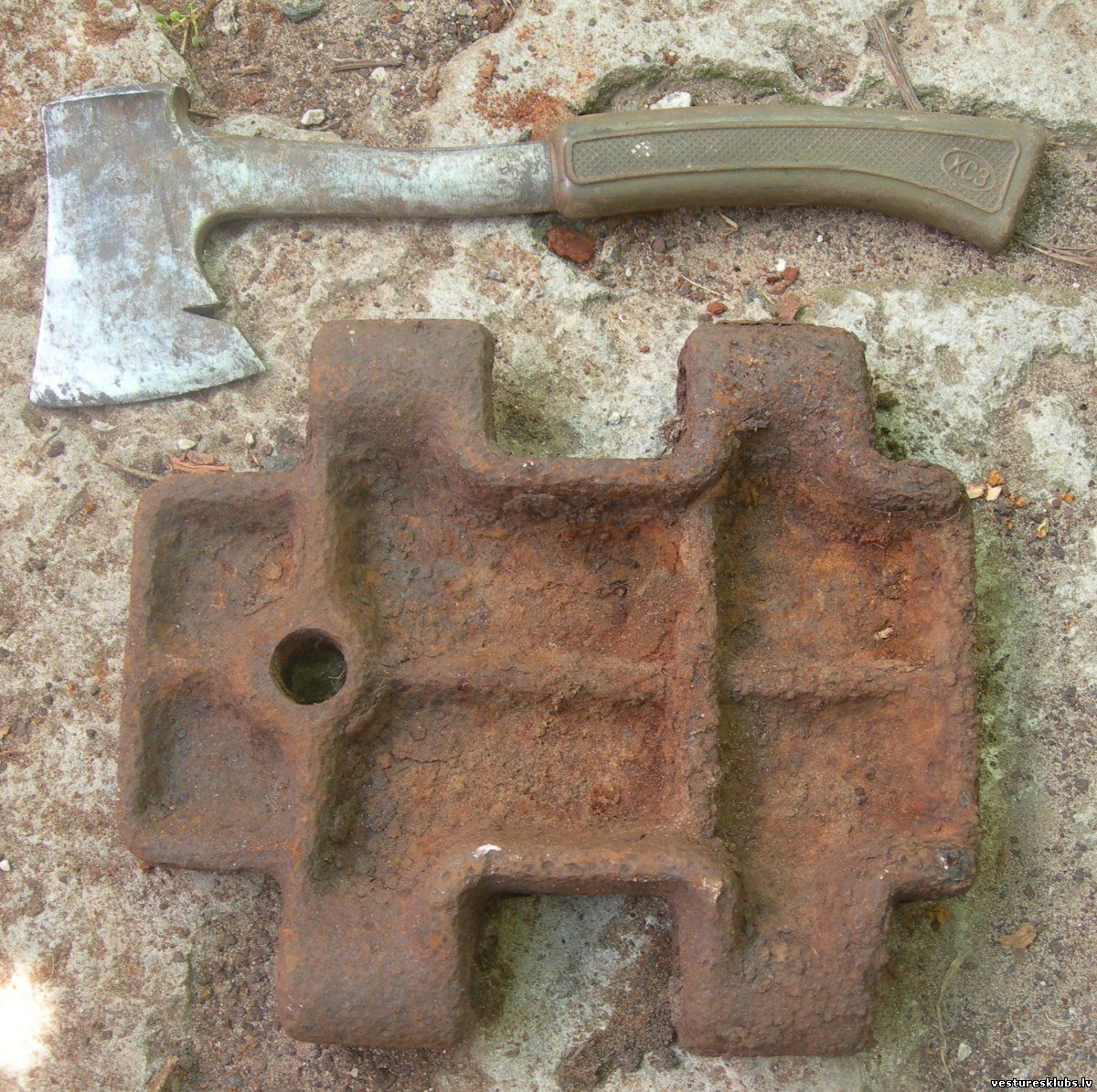

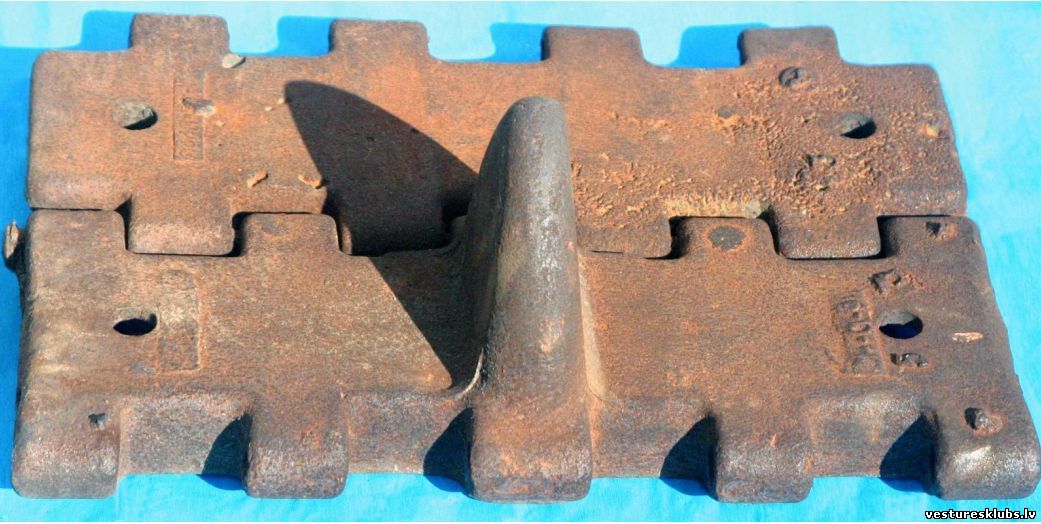

1. Čeļabinskas rūpnīcā bija problēmas ar 500 mm kāpurķēžu ražošanu. Parodoksāli, bet tankus saražoja vairāk, nekā kāpurķēdes. Tad inženieris Duhovs (Н. Л. Духов) ierosināja starpposmus veidot no divām daļām, jo mazās preses bija lielākā skaitā nekā lielās. Tā radās Čeļabinskas dalītās kāpurķēdes, gan tankiem T-34, gan KV Sāktas ražot 1942. gada decembrī.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 28.Februārī.2019, 11:27 | Komentāri # 252
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 09:21 | Komentāri # 253
Stāstnieks

Komentāri: 12294
 Izgājis

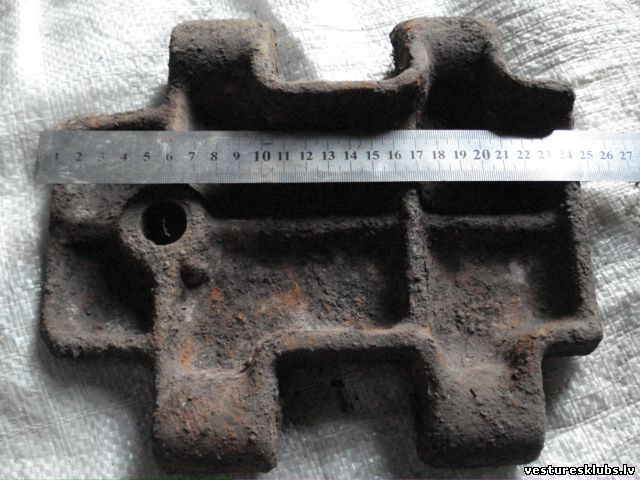

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. Variants ar saīsinātu starpposmu. Retums.

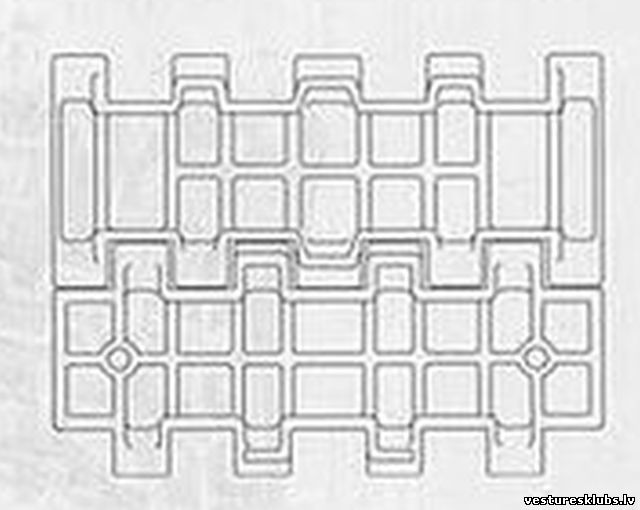

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 09:40 | Komentāri # 254
Stāstnieks

Komentāri: 12294
 Izgājis

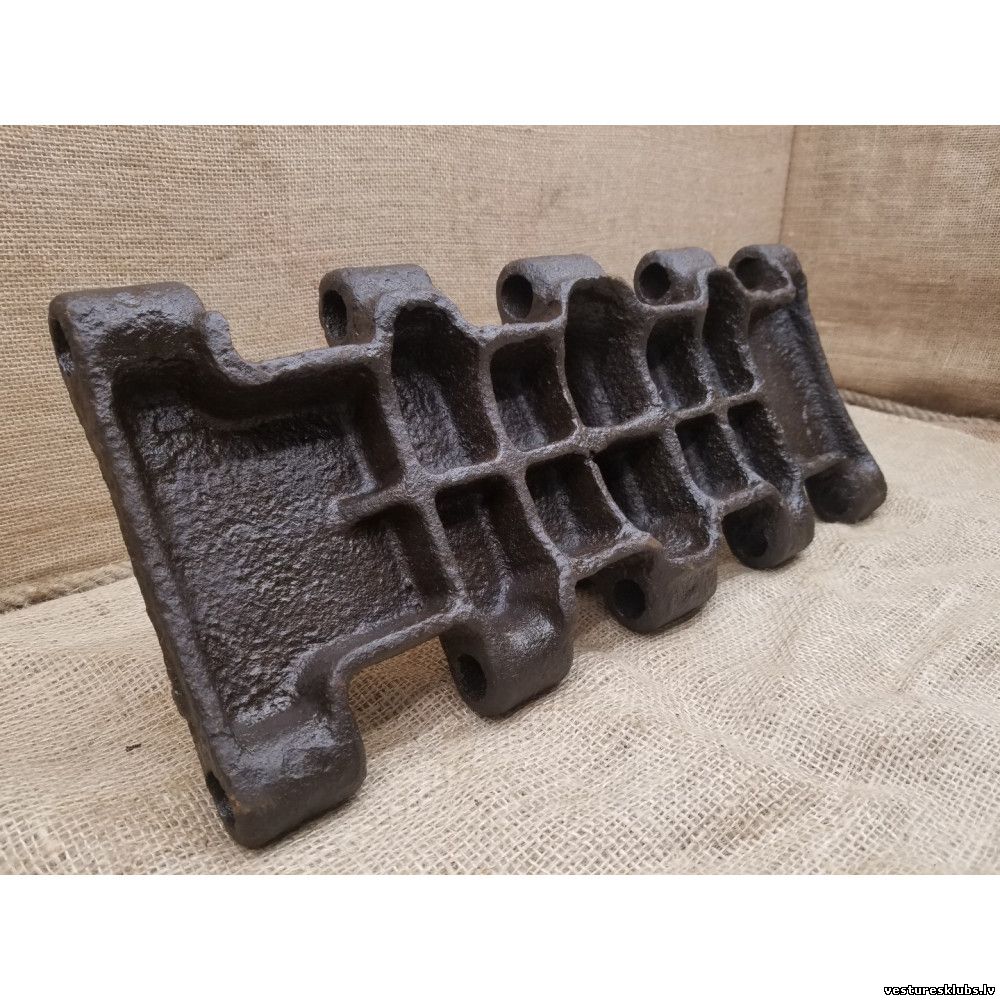

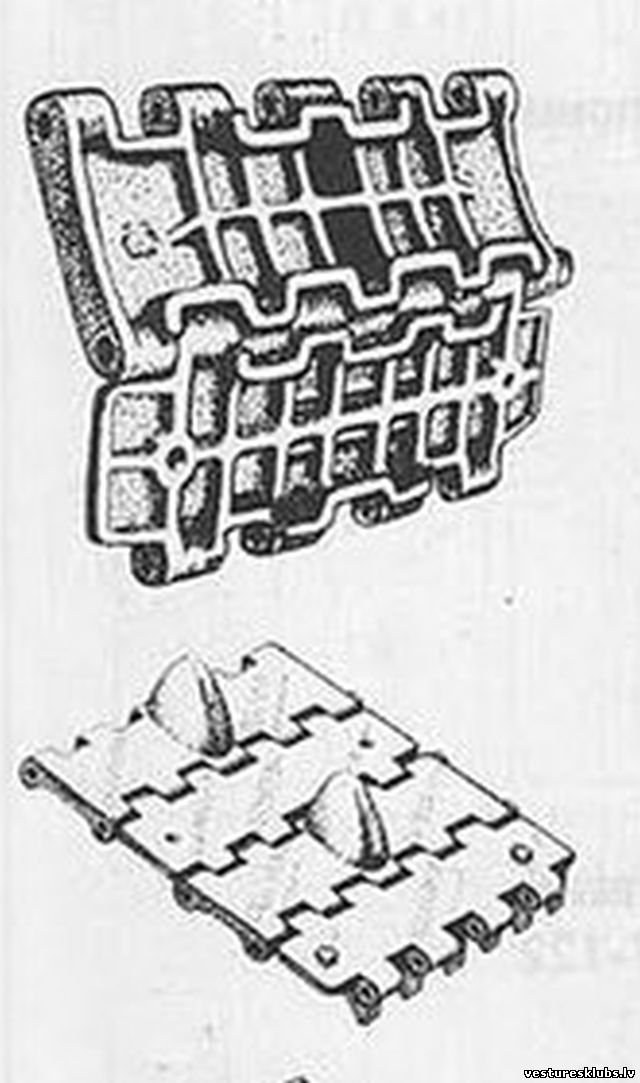

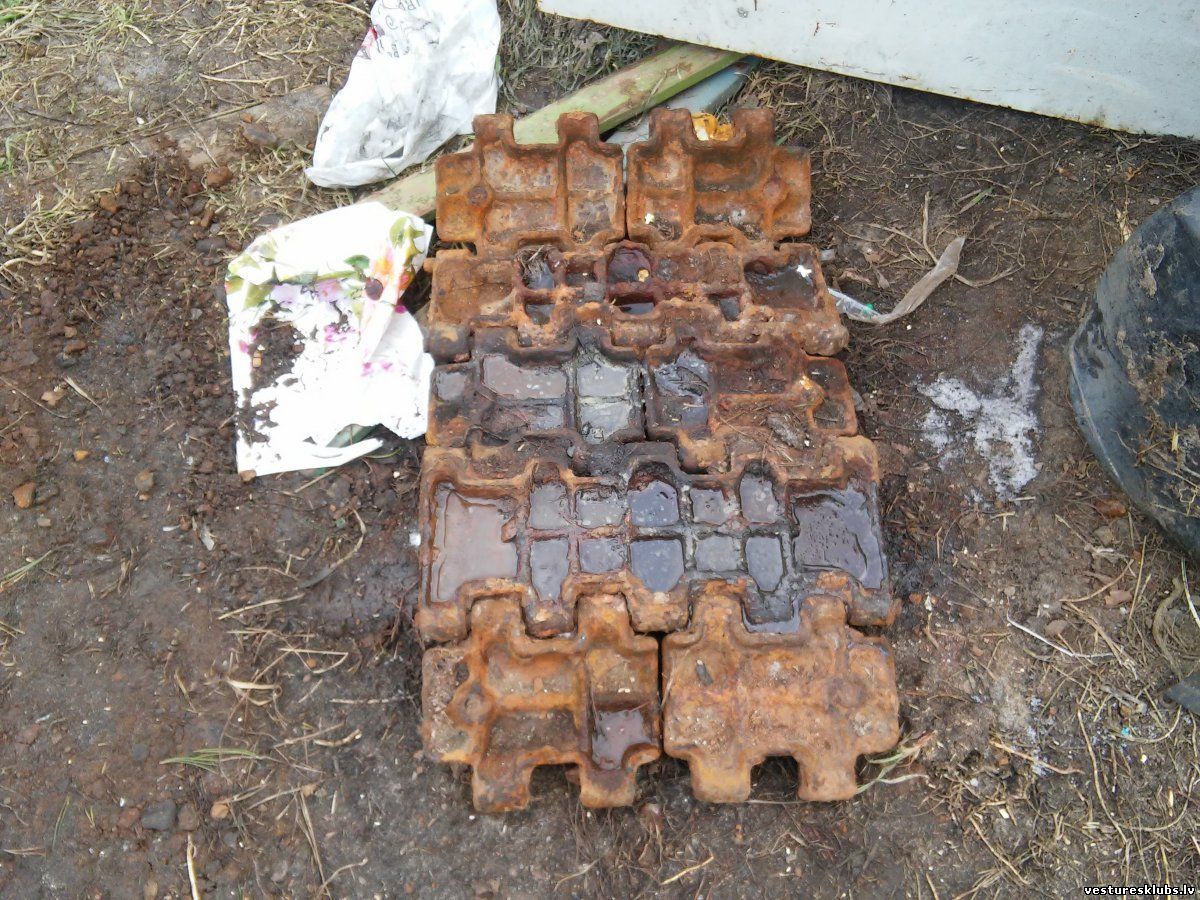

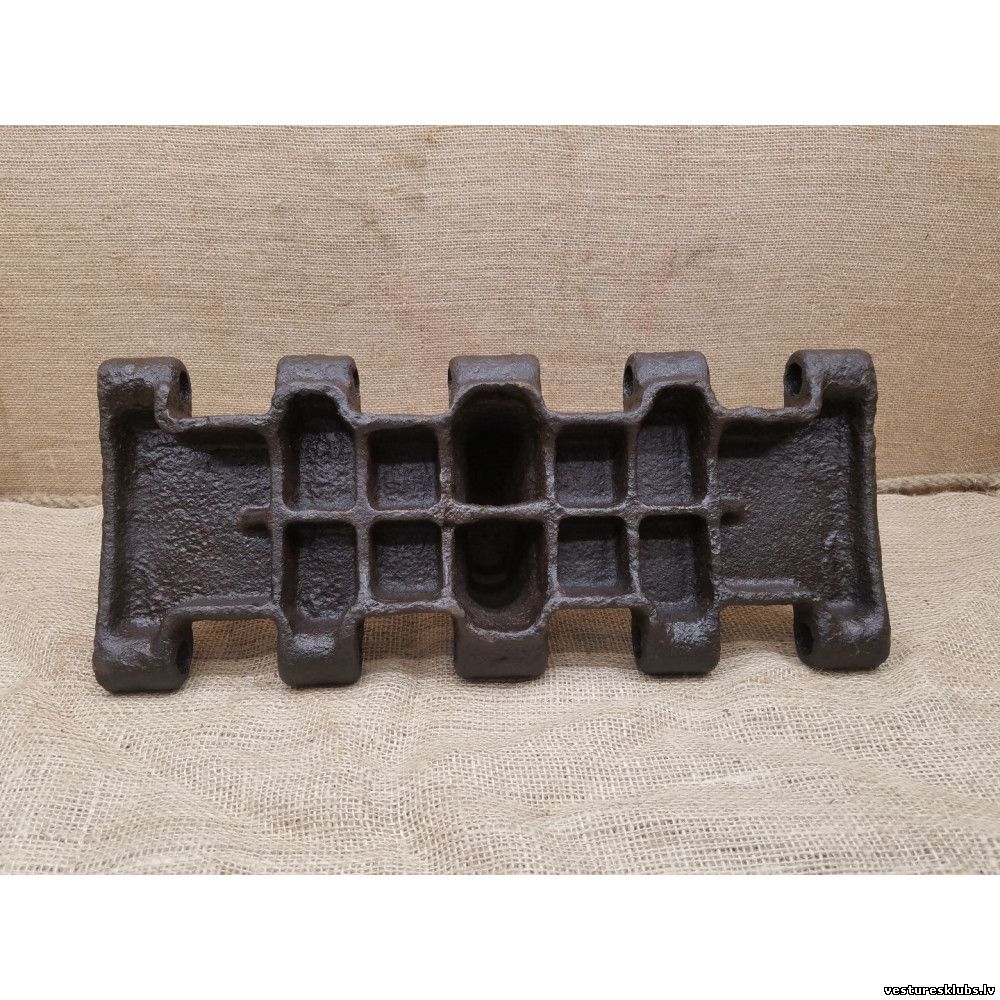

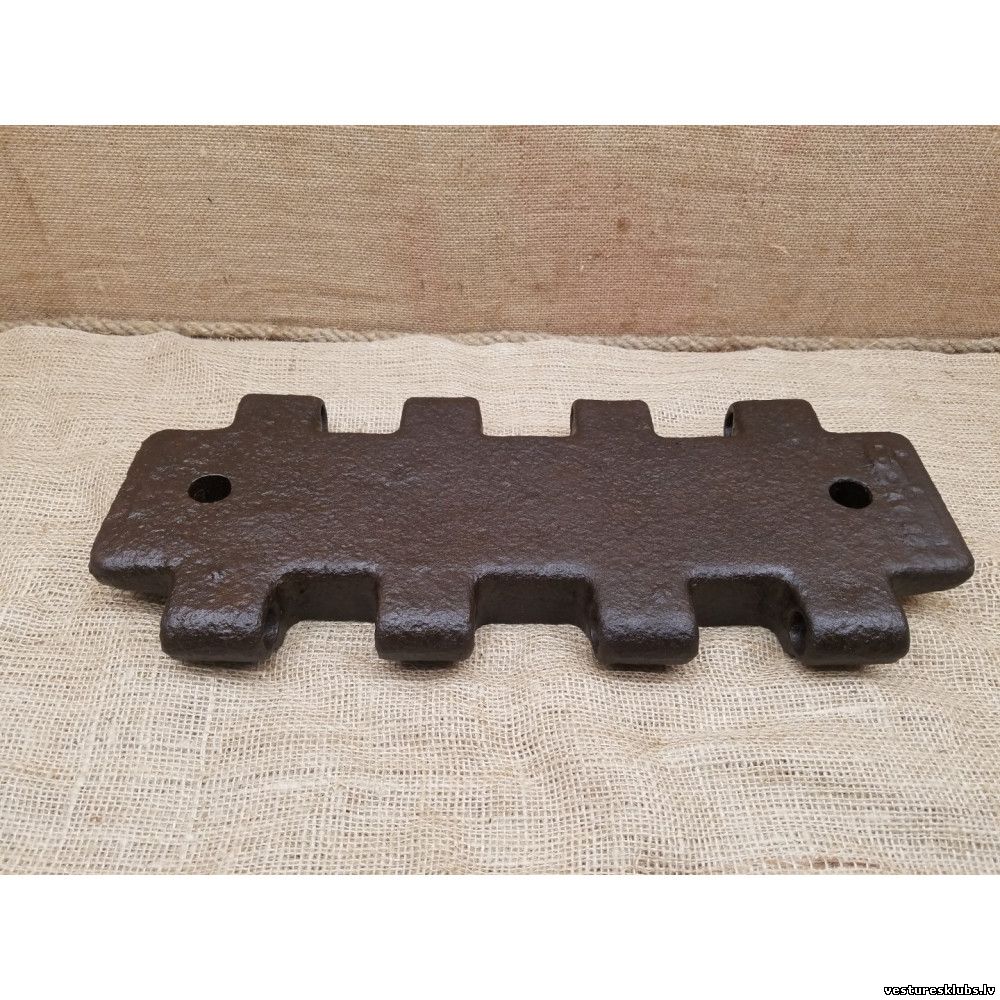

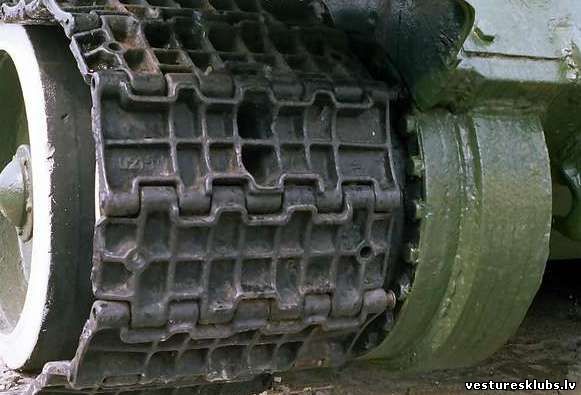

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		"Vafeles" kāpurķēde ("Вафельные" траки)

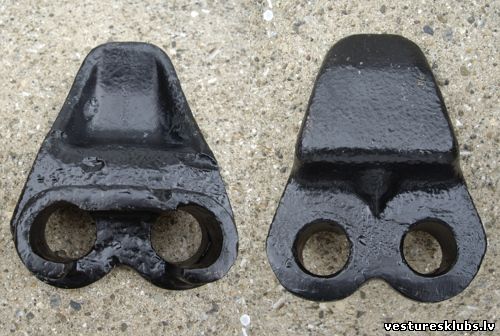

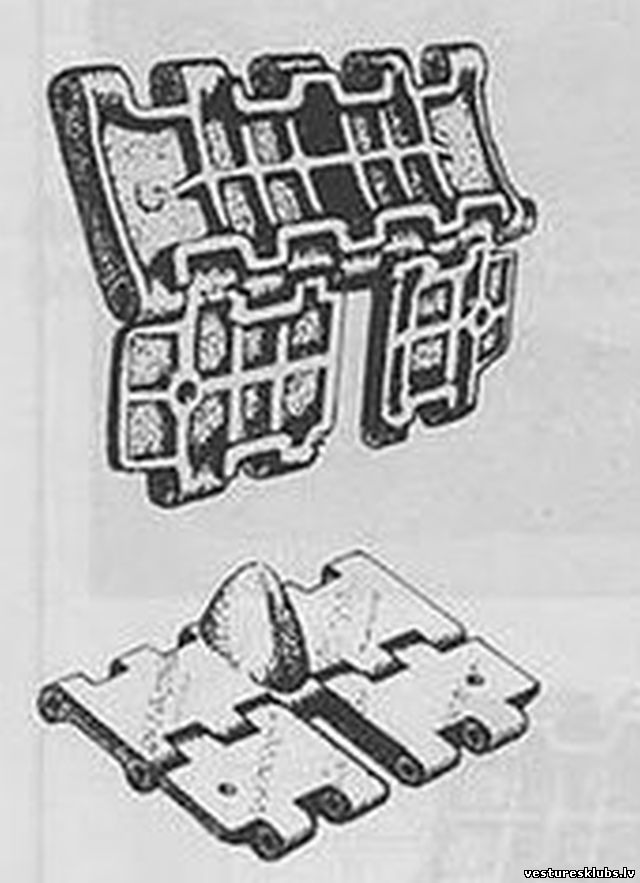

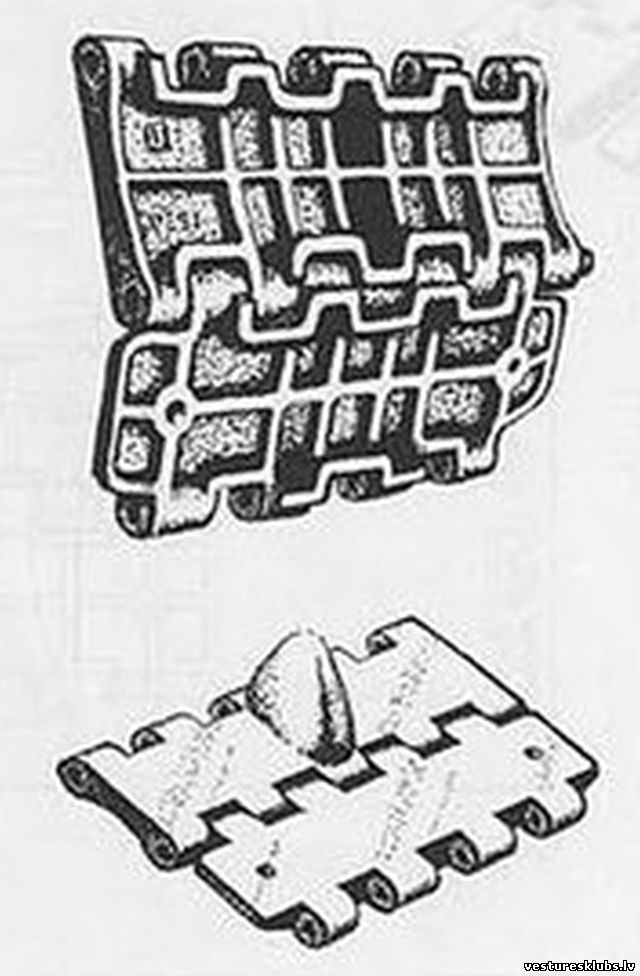

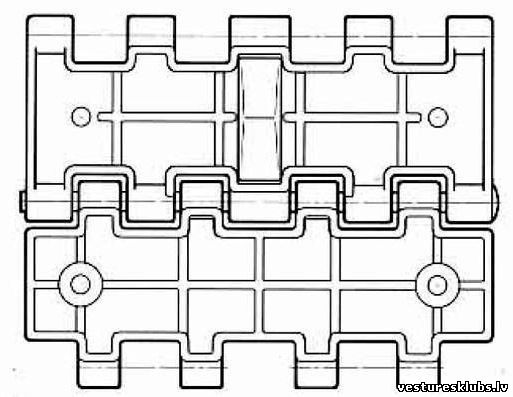

1. variants.
Pretslīdes radžu caurumi bija gan uz galvenā posma, gan starpposma. Galvenajam posmam nav papildus stiprinājuma pirms urbuma.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 09:46 | Komentāri # 255
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. variants.

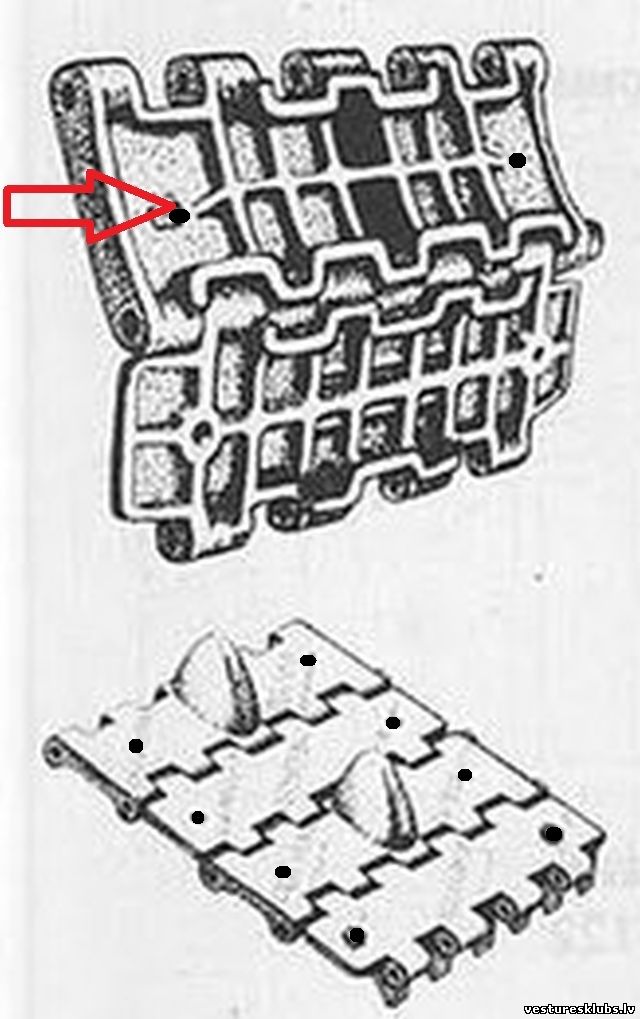

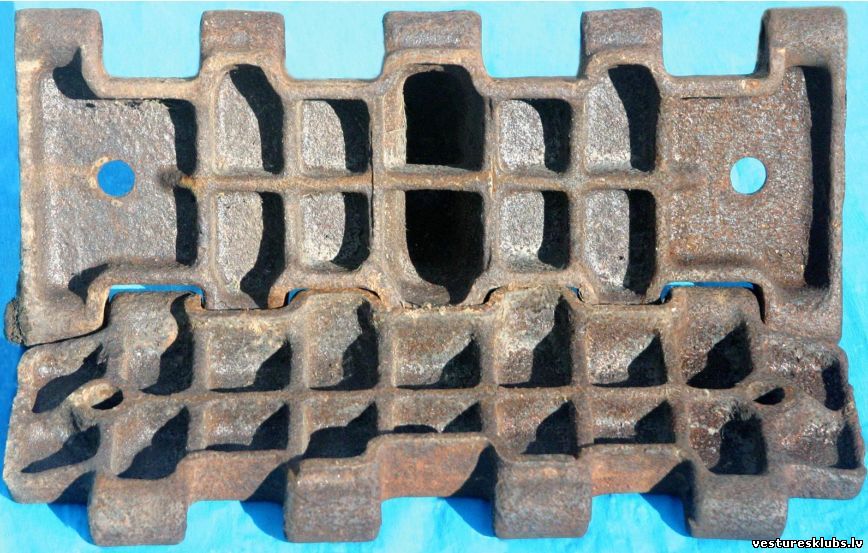

Galvenajam posmam parādās papildus stiprinājums pirms urbuma.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 09:56 | Komentāri # 256
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. variants.

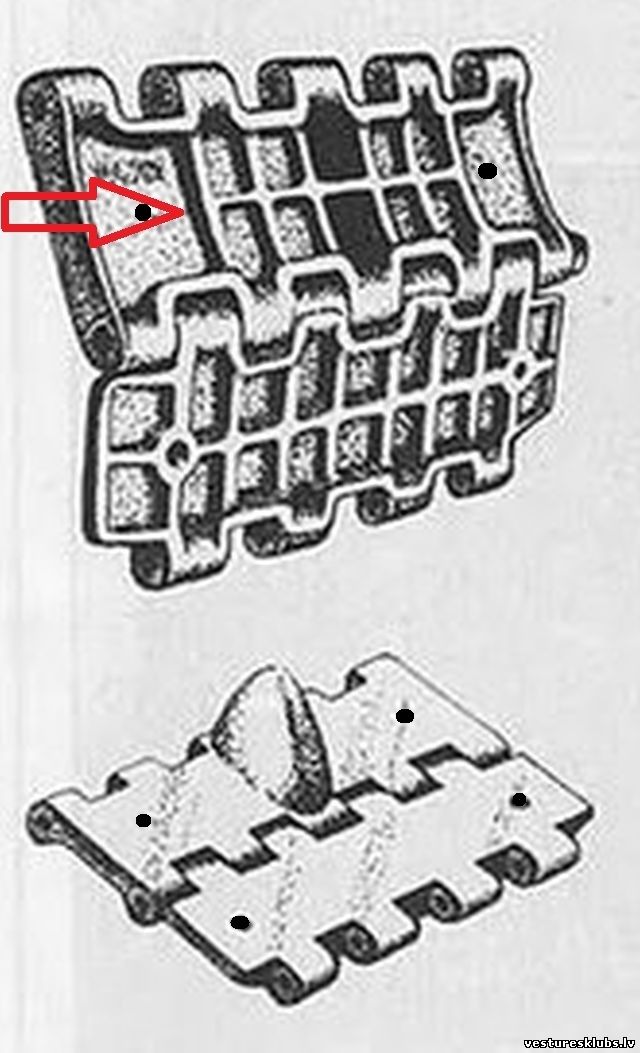

Galvenais posms jau bez pretslīdes radžu caurumiem.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 09:58 | Komentāri # 257
Stāstnieks

Komentāri: 12294
 Izgājis

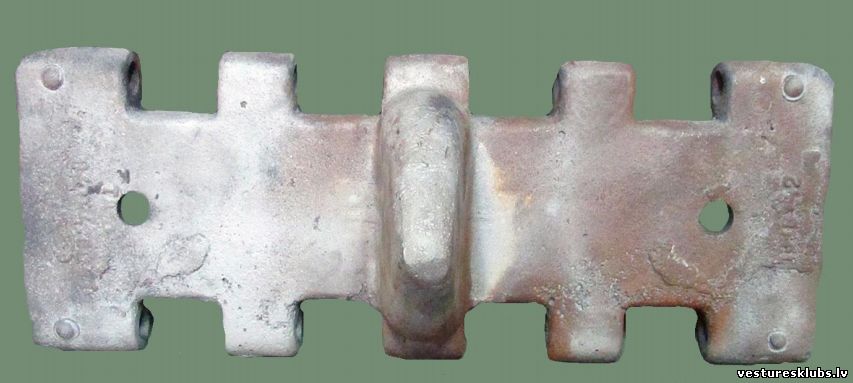

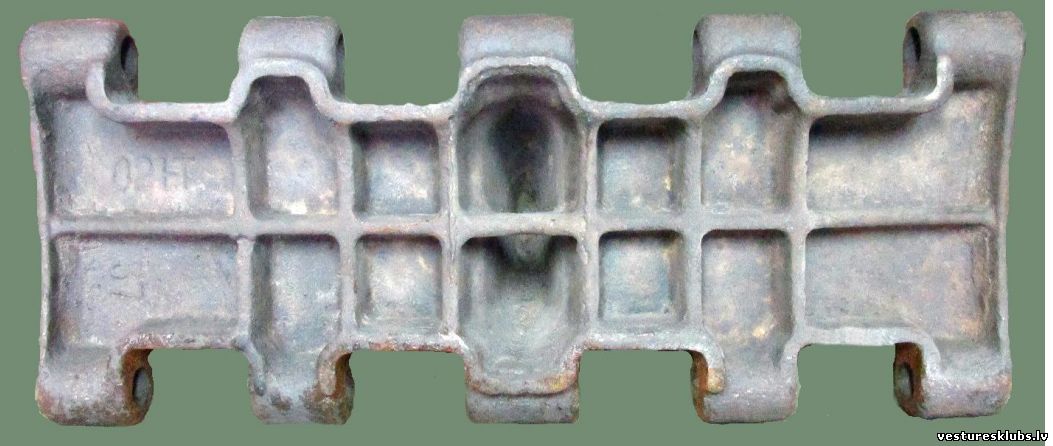

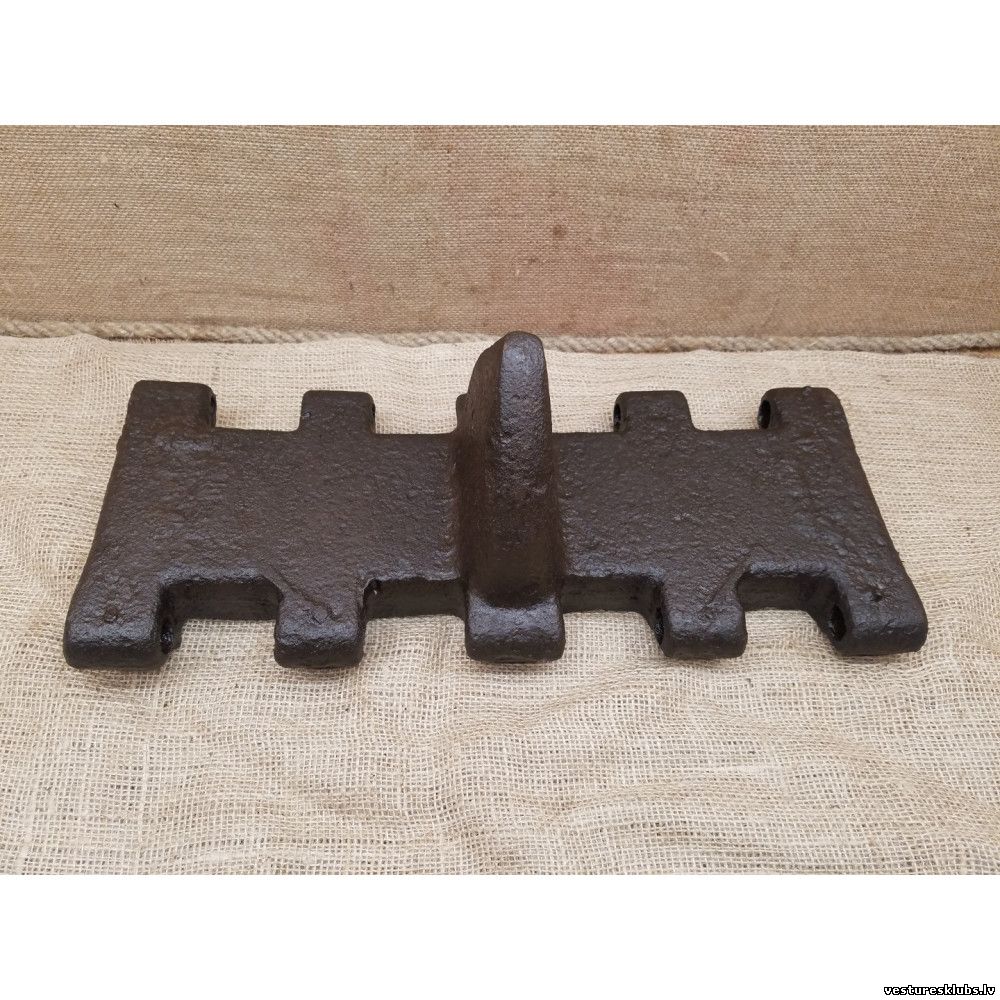

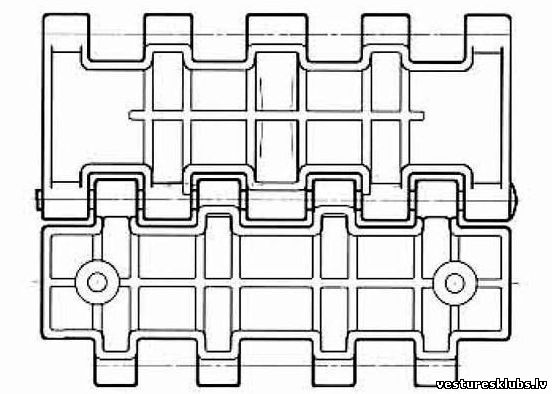

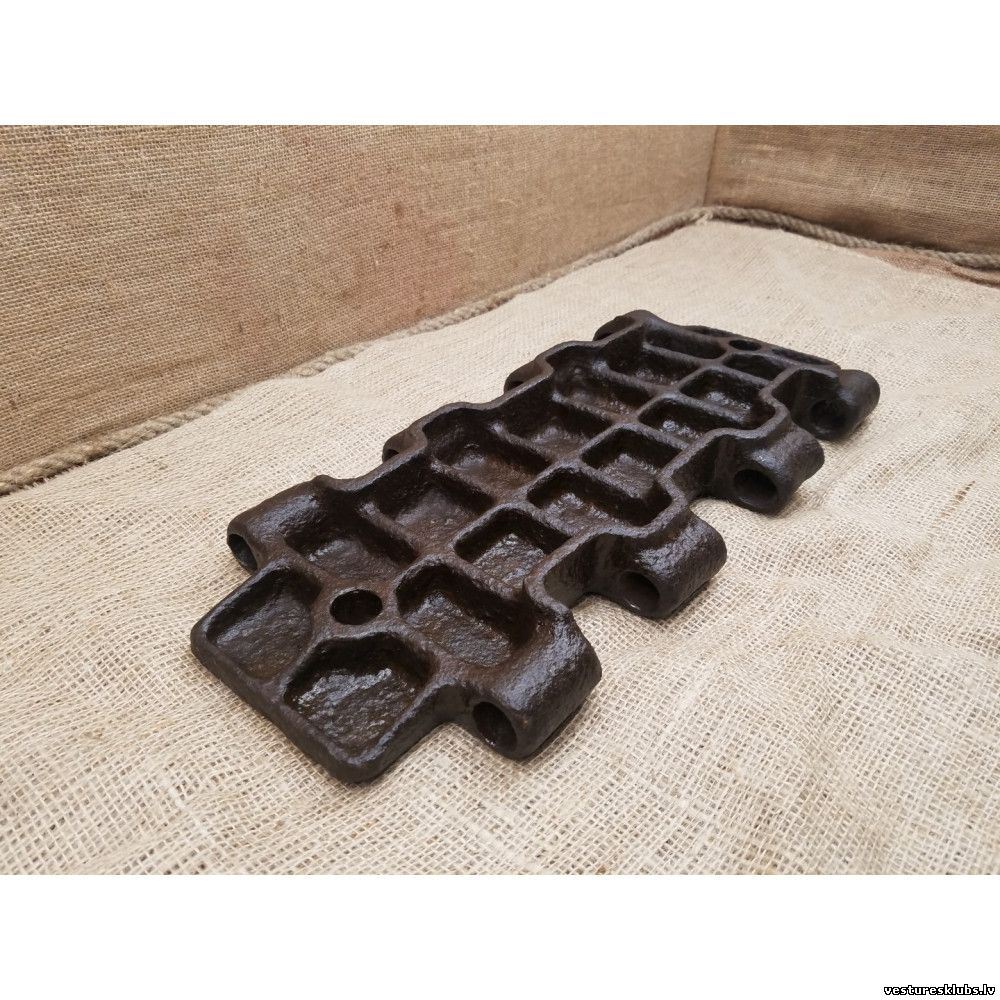

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Galvenais posms:

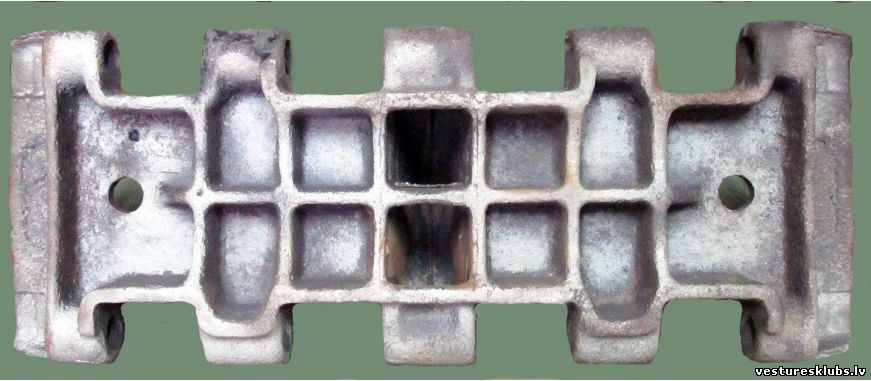

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 10:07 | Komentāri # 258
Stāstnieks

Komentāri: 12294
 Izgājis

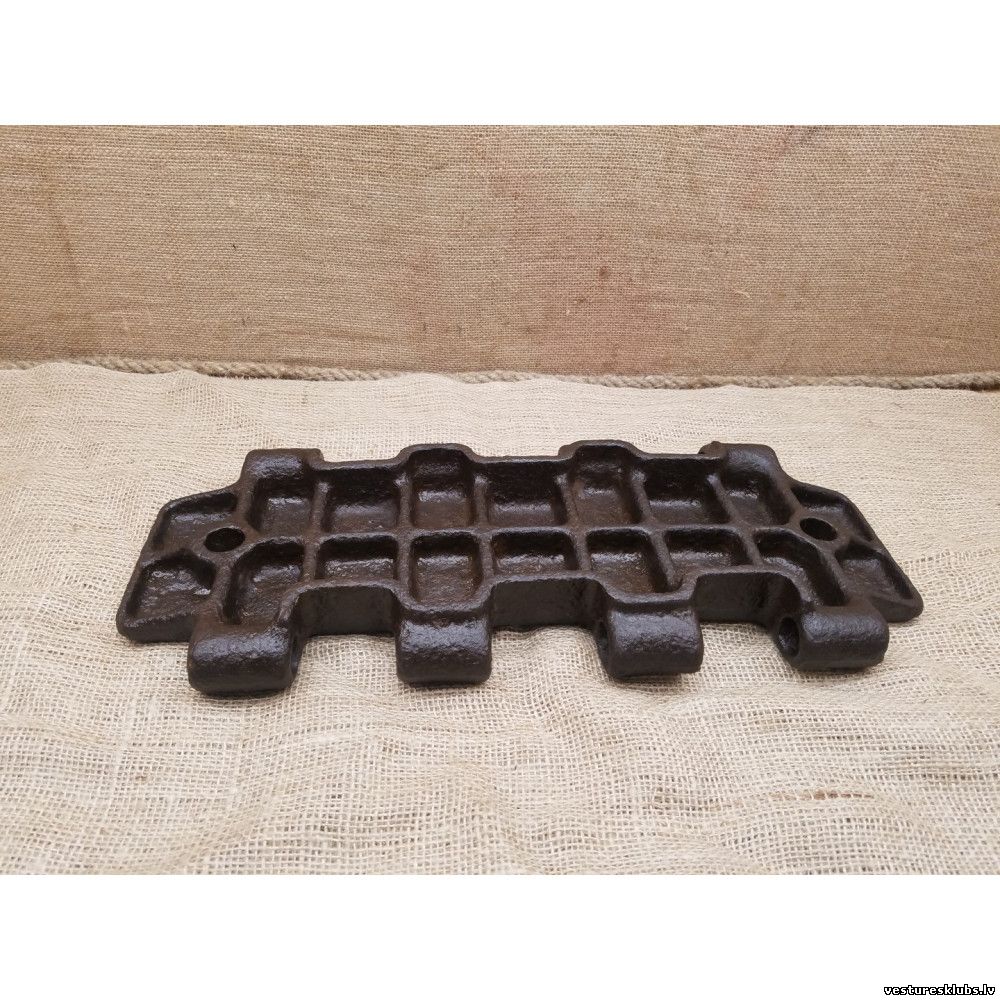

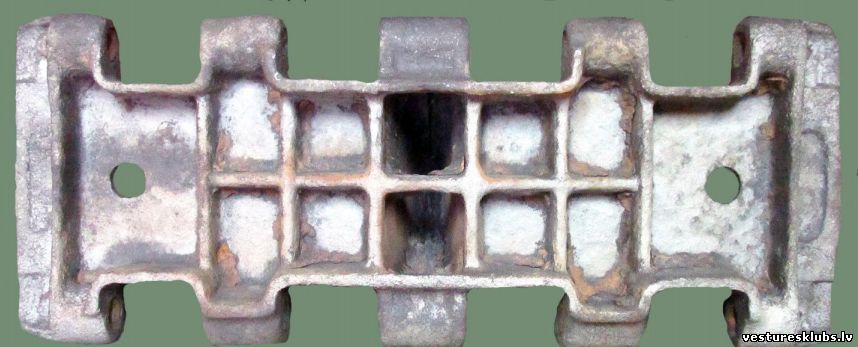

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Starpposms, apstiprināts ОГК НКТП 1943. gada janvārī. Izmantots arī kāpurķēdēm "ar bultiņu"):
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 10:31 | Komentāri # 259
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		4. variants.

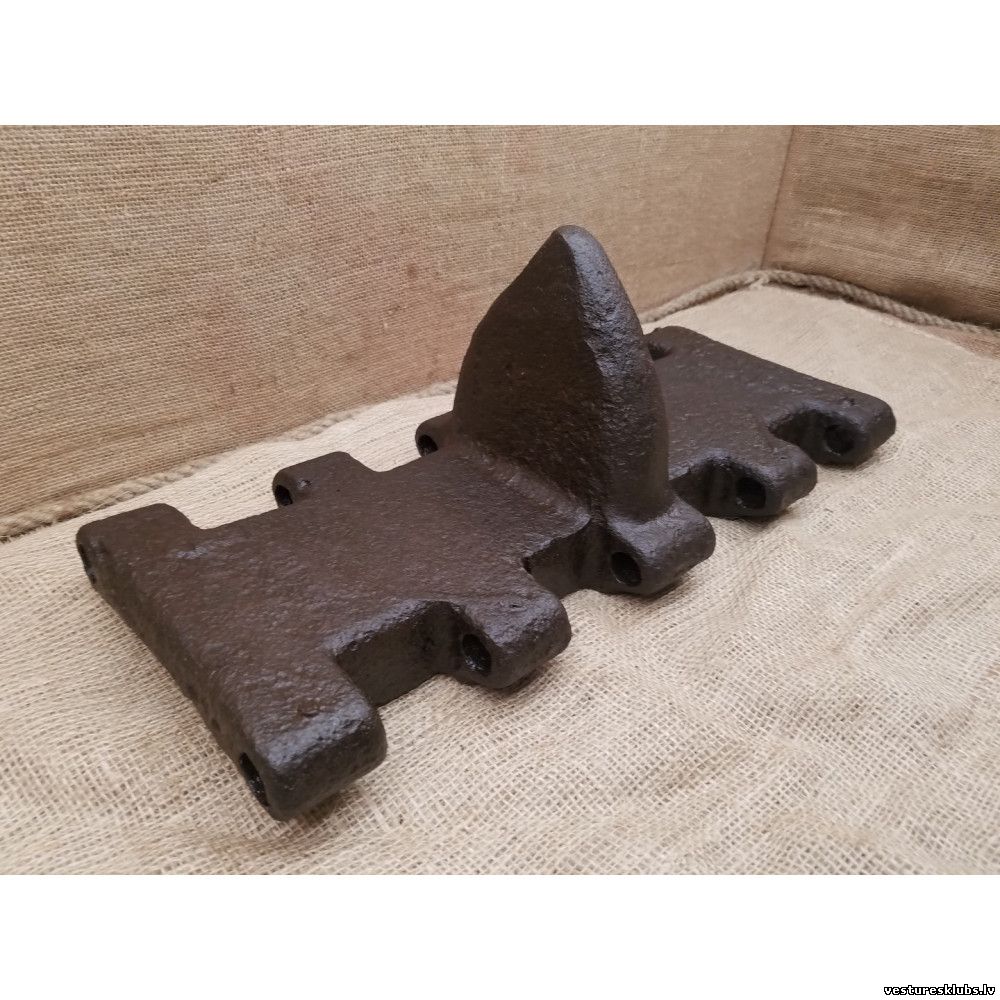

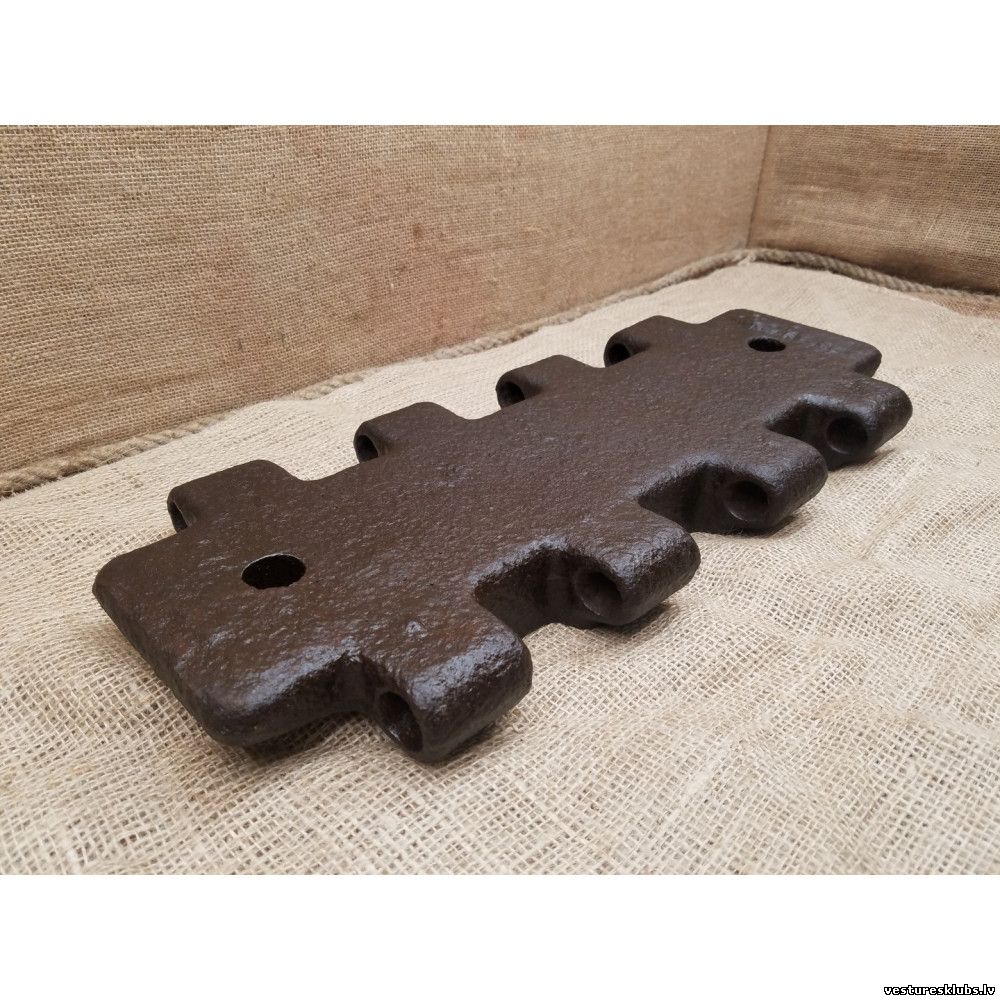

Ražotājs nav zināms.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 10:35 | Komentāri # 260
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		5. variants.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 05.Martā.2019, 10:39 | Komentāri # 261
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		6. variants.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 13.Martā.2019, 09:50 | Komentāri # 262
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		ASV

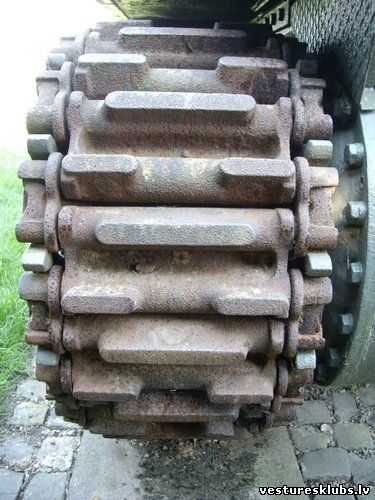

Atšķirībā no vācu un krievu tanku kāpurķēdēm, amerikāņiem tās bija unificētas. Tanku ritošā daļa tika veidota tā, lai viena un tā pati kāpurķēde derētu dažādiem tankiem. Atšķirās to sākotnējais platums (vēlāk arī tas tika unificēts), bet uzbūve un protektora zīmējums bija vienoti. Tie, līdzīgi kā Vērmahta tanku T III un T IV kāpurķēdes, tika apzīmētas ar dažādiem tipiem. Te vairums amerikāņu tanku kāpurķēžu tipu:



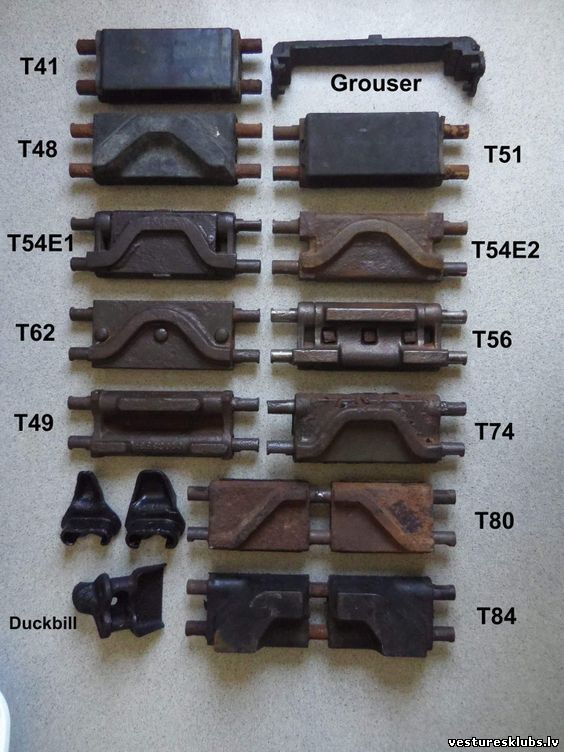

Visi savienotājizciļņi (ar vienu izņēmumu) un papildus "paplatinājumi" tika pieskrūvēti atsevišķi:



Tas vienkāršoja loģistiku, kas kara laikā bija ļoti nozīmīgs aspekts.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 15.Martā.2019, 05:35 | Komentāri # 263
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tanki

295 mm (11 5/8")

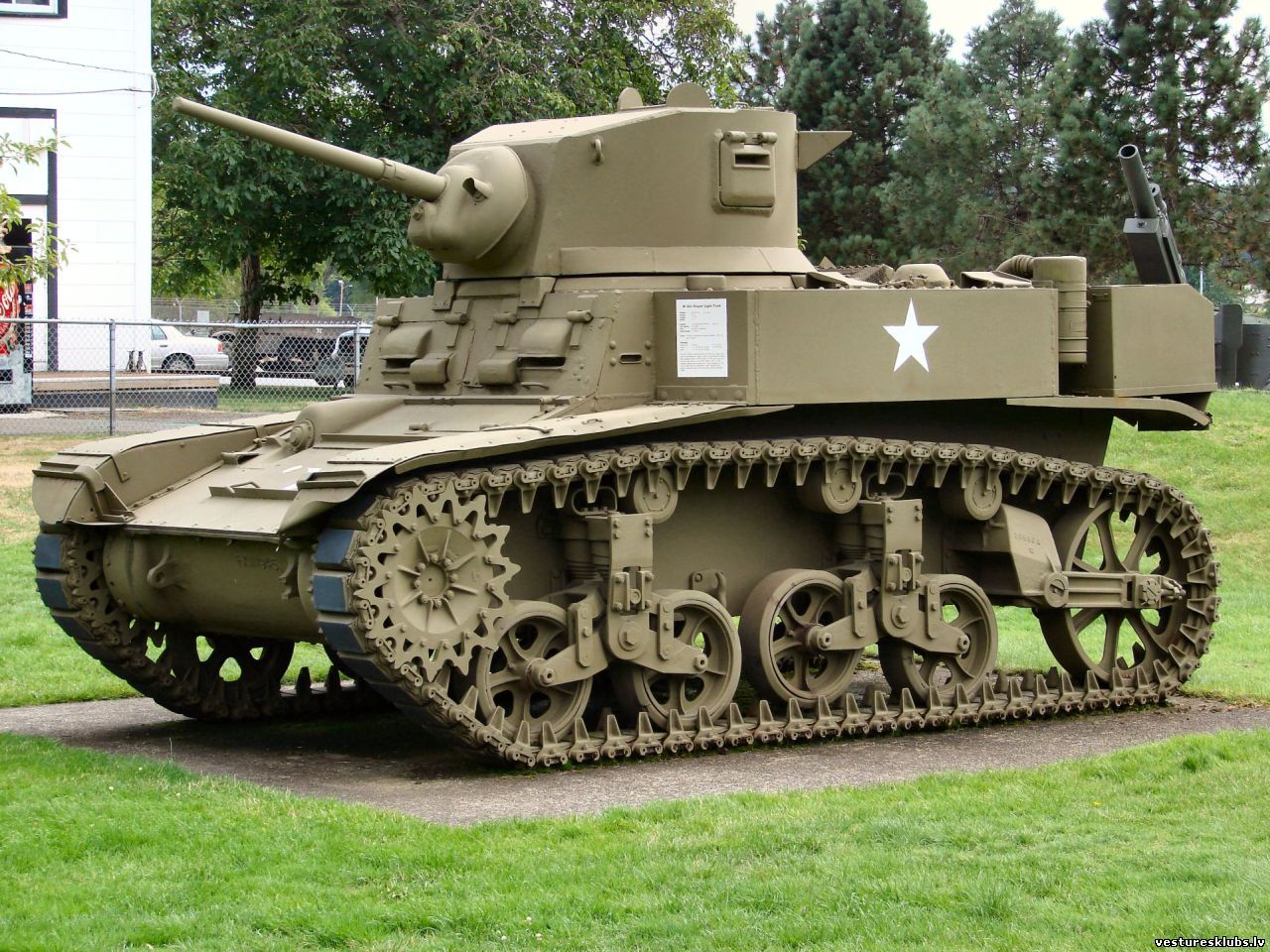

M3 Stuart

ASV vieglais tanks. PSRS saņēma 1681 eksemplālu.

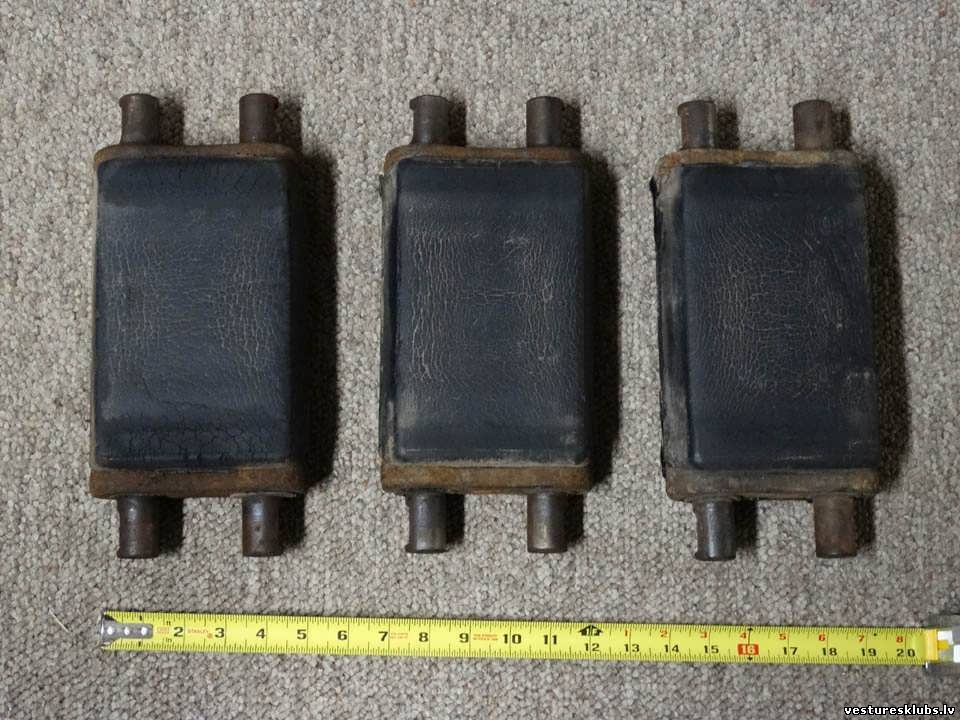

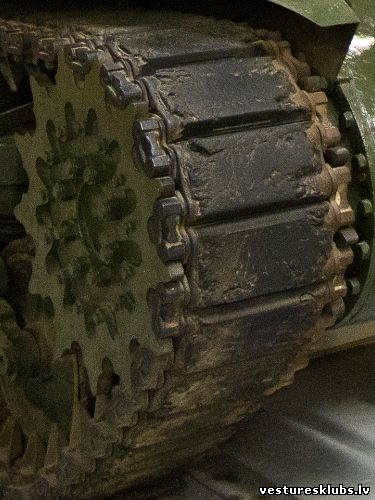

Kāpurķēde tērauda ar gumijas apvalku un diviem, no sāniem pieskrūvējamiem savienotājizciļņiem. Kāpurķēdes divu veidu:

1.tips T 16



2. tips T 36 E6
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 15.Martā.2019, 05:41 | Komentāri # 264
Stāstnieks

Komentāri: 12294
 Izgājis

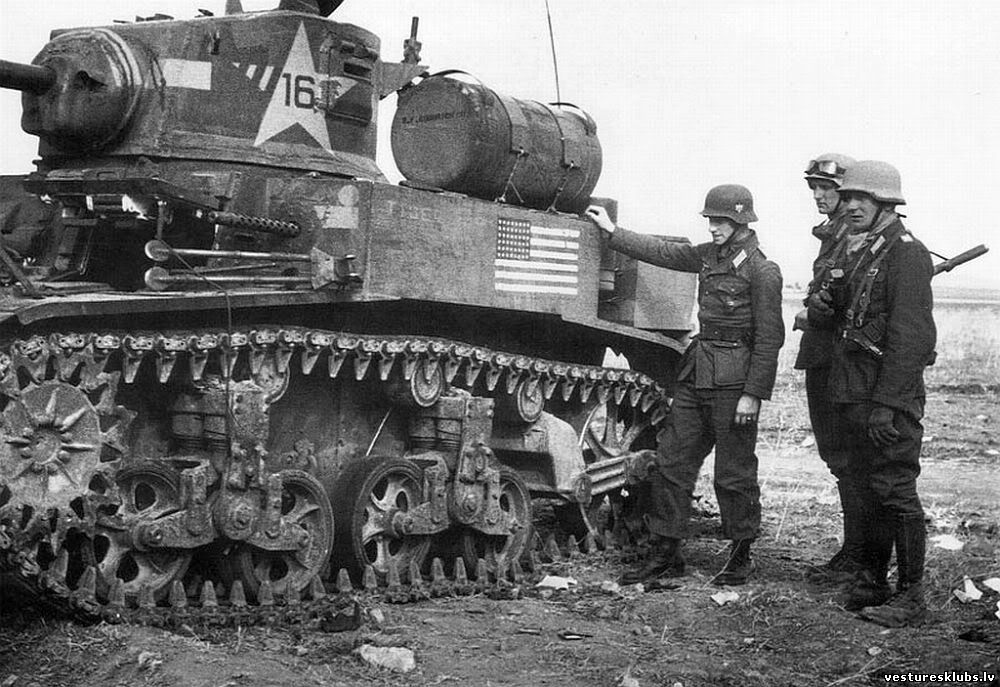

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		M3 Stuart



Sarkanajā Armijā:

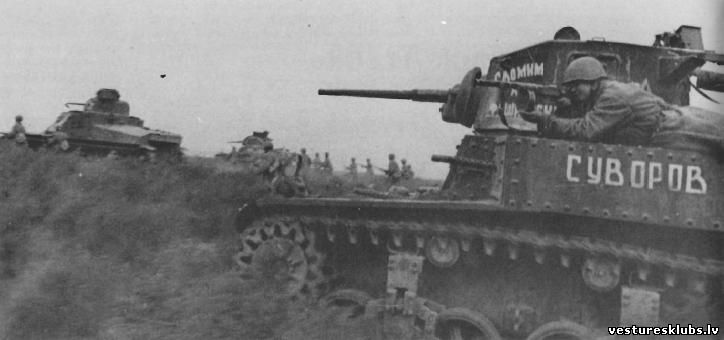

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 15.Martā.2019, 06:00 | Komentāri # 265
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		406 mm (16") un 420 mm (16 9/16")

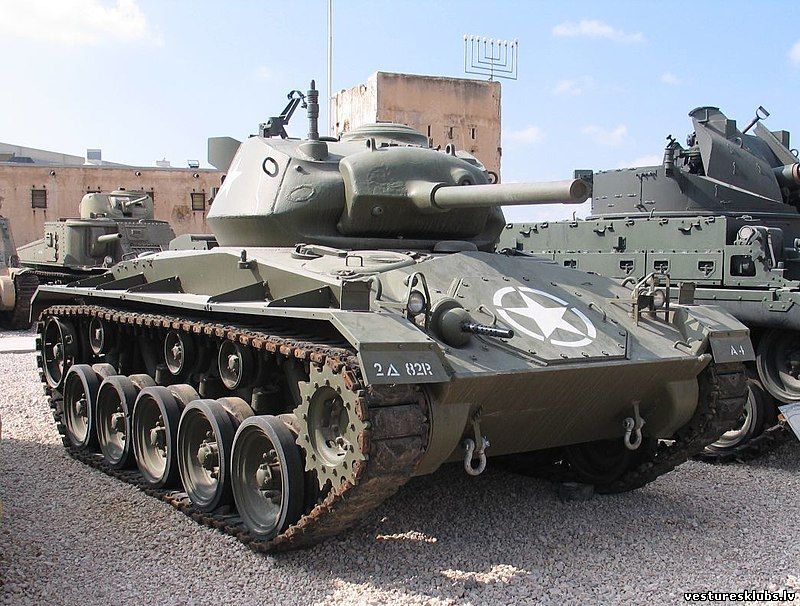

M24 Chaffee

ASV vieglais tanks. Austrumu frontē netika izmantots. PSRS saņēma 2 eksemplārus izmēģinājumiem.
Šī tanka kāpurķēdes atšķīrās ar to, ka tai bija viens izcilnis vidū.



Turklāt, atšķirībā no "klasiskajām" amerikāņu tanku kāpurķēdēm, šim tankam tika izstrādātas arī "klasiskās" eiropiešu tērauda kāpurķēdes:

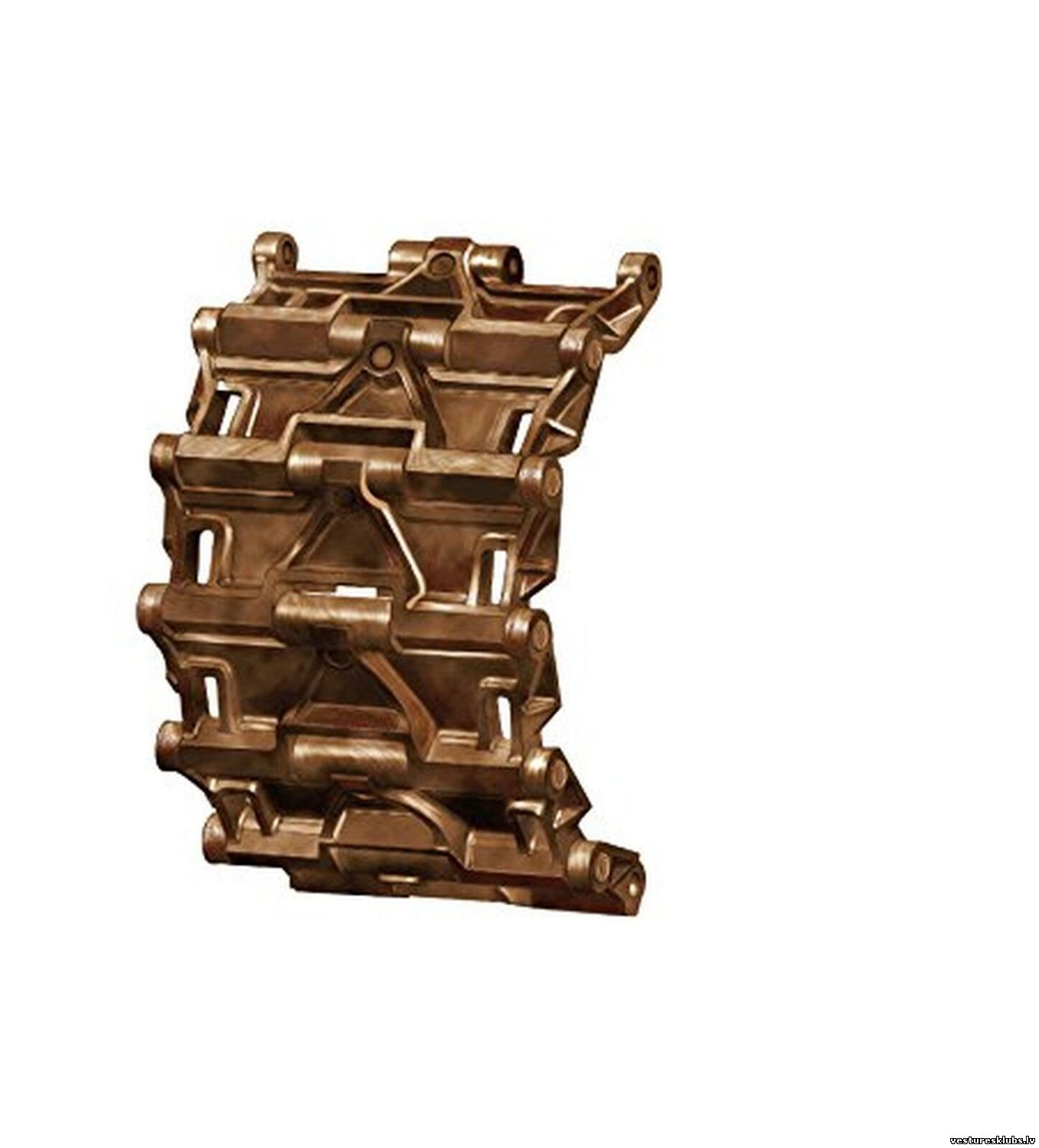

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 15.Martā.2019, 06:28 | Komentāri # 266
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		M3 Chaffee protektoru tipi:

406 mm (16")

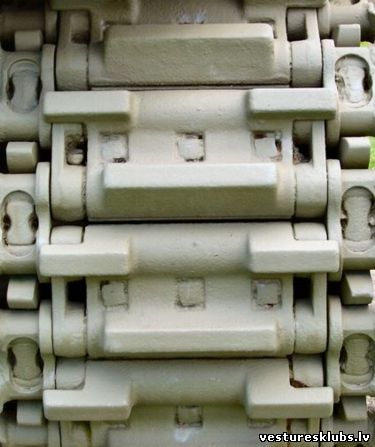

Tips T 72 un T 72 E1

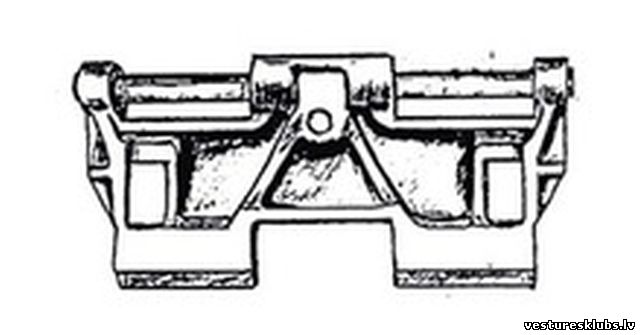

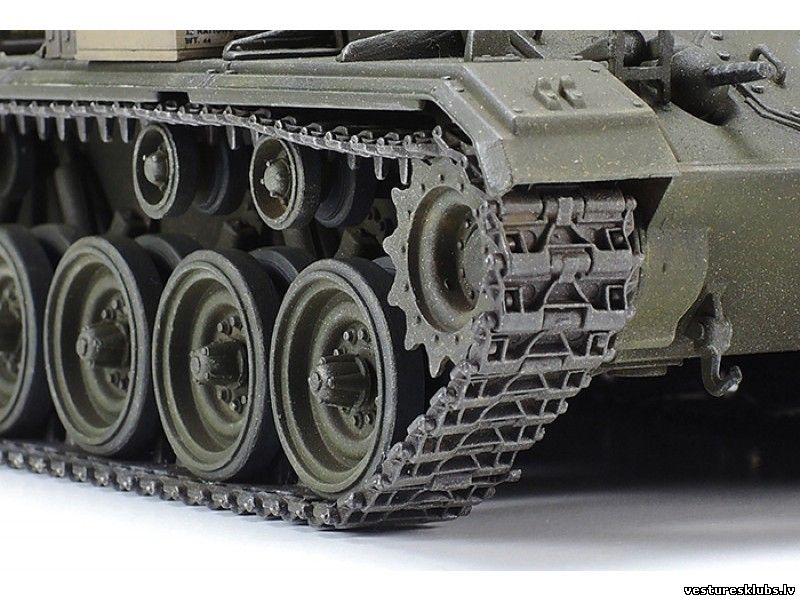

Jau pieminētās "eiropiešu tipa" tērauda kāpurķēdes.



420 mm (16 9/16")

Tips T 85 E1
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 04:30 | Komentāri # 267
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		400 mm (15 3/4") un 420 mm (16 9/16")

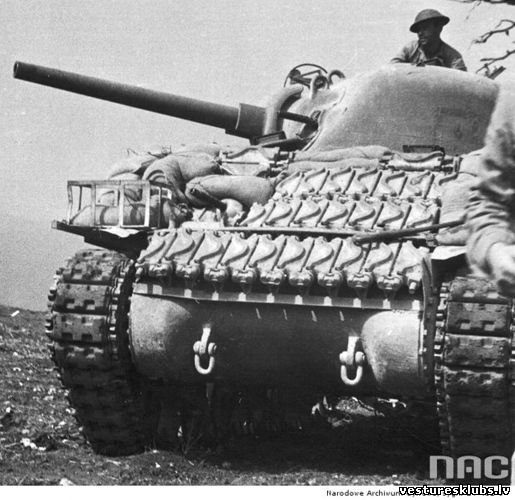

M3 Lee, M3 Grant un M4 Sherman

ASV vidējie tanki.
Tanki M3 Lee un M4 Sherman tika piegādāti PSRS. Savukārt M3 Grant, kas faktiski bija modificēts tanks M3 Lee, tikai rietumu sabiedrotajiem. Visiem šiem tankiem bija identiska piekare VVSS, kas ļāva izmantot vienas un tās pašas kāpurķēdes.

400 mm (15 3/4")

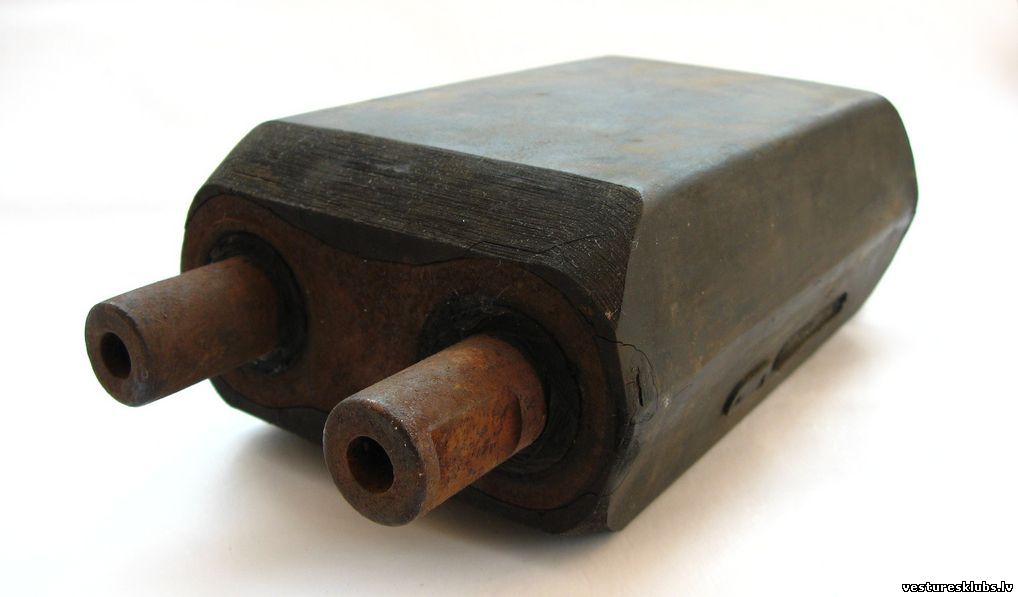

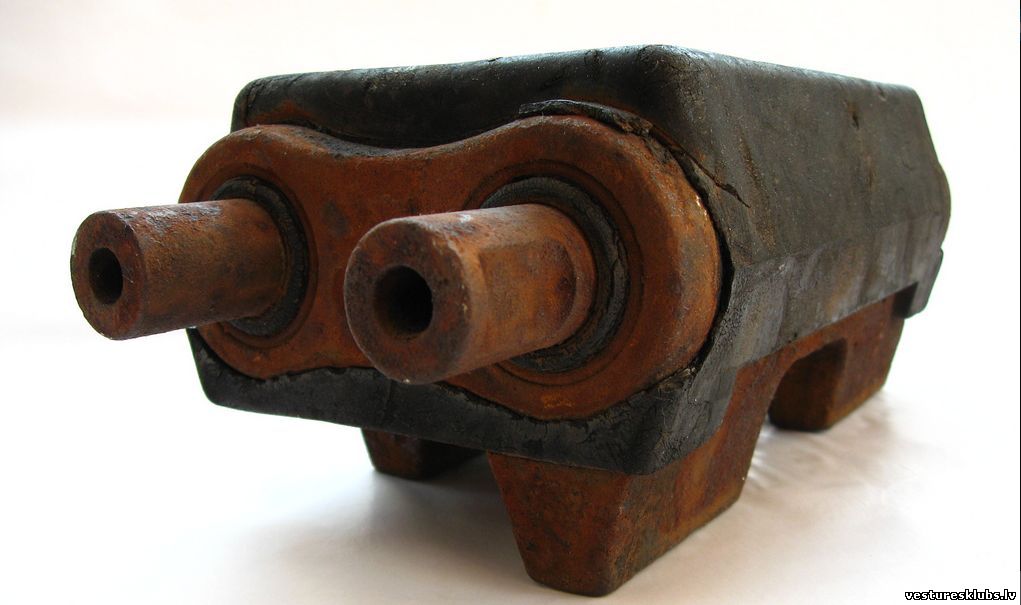

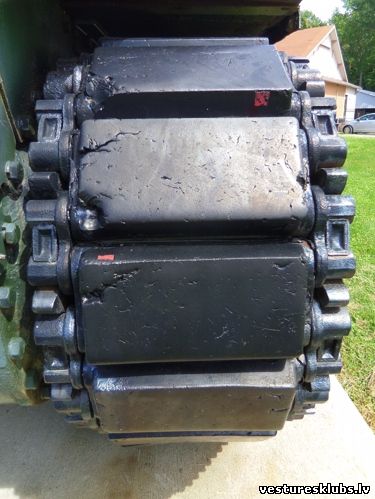

1. tips T 41

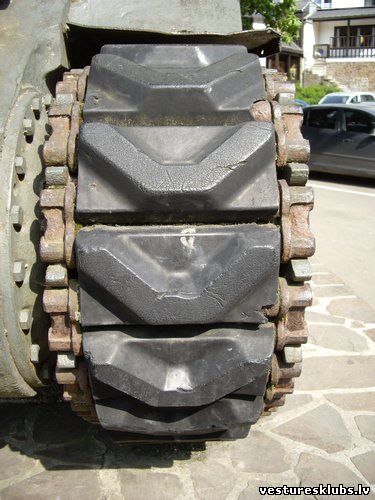

Gluds gumijas protektors. Biezums 82 - 83 mm (3 1/4"). Izmantoja tankiem M3 Lee un M4 Sherman

2. tips WE 210



Gumijas protektors. Saukts arī "Rubber Standard". Izmantots tankiem M3 Grant, kā arī britu un kanādiešu tankiem M4 Sherman Vidusjūras frontē. Pēc tanku M3 Lee un M3 Grant ražošanas pārtraukšanas, tika izmantotas arī ASV armijā tankiem M4 Sherman.



Šīm abām kāpurķēdēm pirksta diametrs 1 1/8"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 04:50 | Komentāri # 268
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		420 mm (16 9/16")

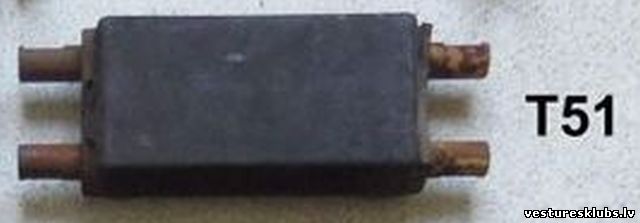

1. tips T 51



Gluds gumijas protektors. No T 41 atšķīrās pēc platuma, kā arī biezuma 95 mm (3 3/4"). Izmantoja tankiem M3 Lee un M4 Sherman.

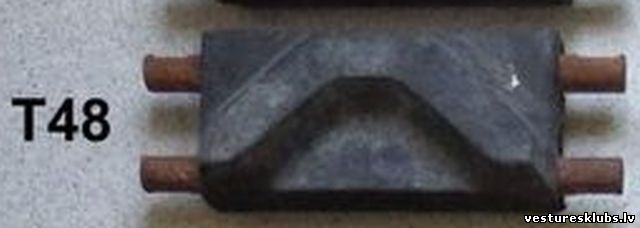

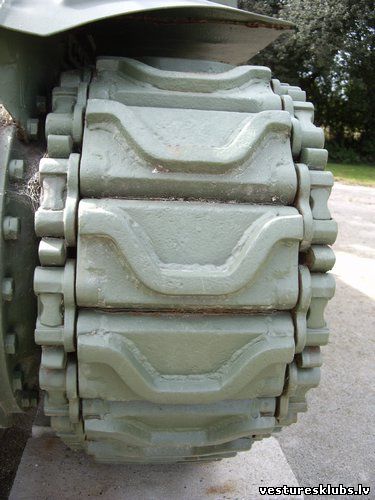

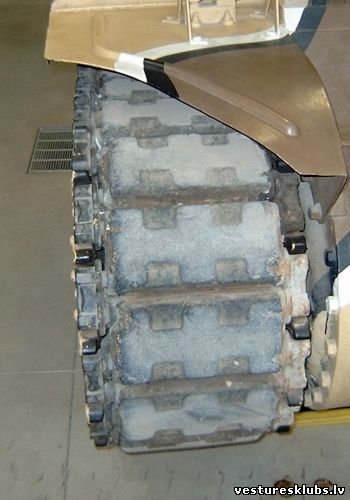

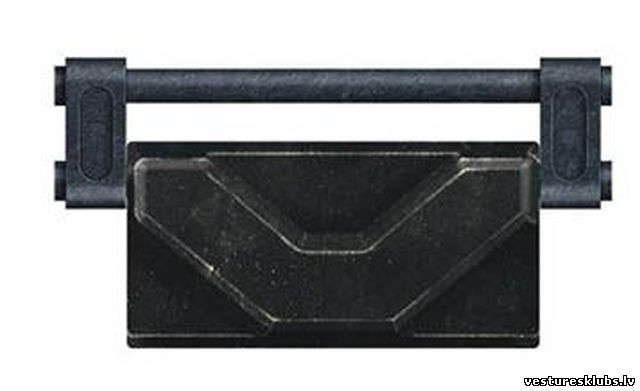

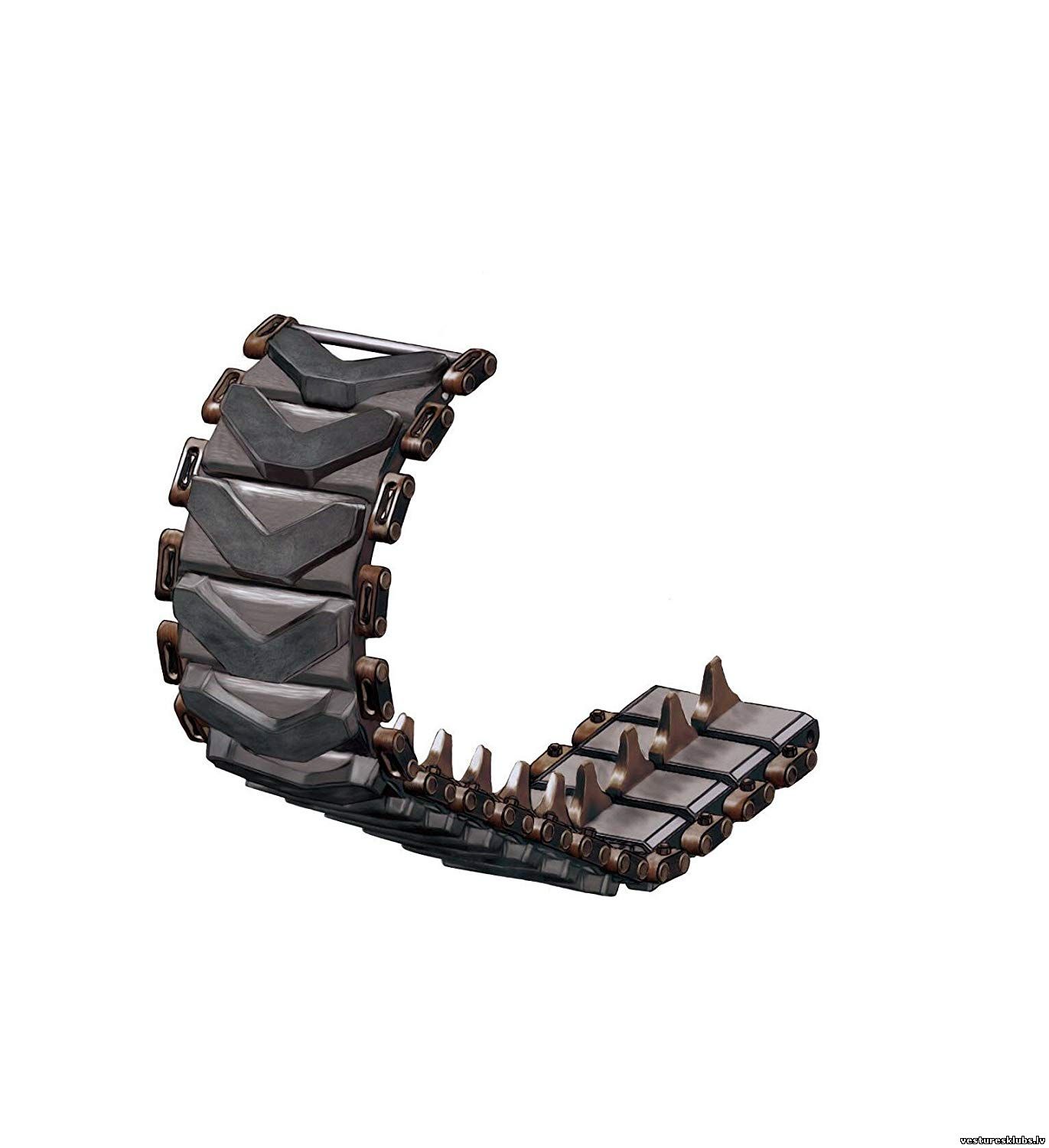

2. tips T 48



"Ševrona" tipa gumijas protektors (Rubber chevron - nosaukums no līdzības ar piedurkņu uzšuvēm ASV armijā). Izmantoja tankiem M3 Lee un M4 Sherman.

Šīm abām kāpurķēdēm pirksta diametrs 1 1/4"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 05:02 | Komentāri # 269
Stāstnieks

Komentāri: 12294
 Izgājis

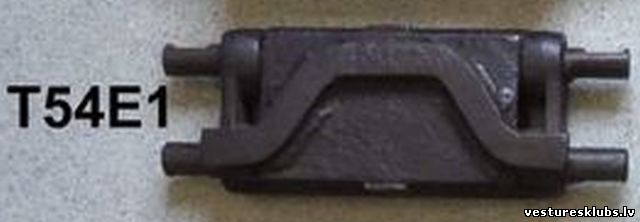

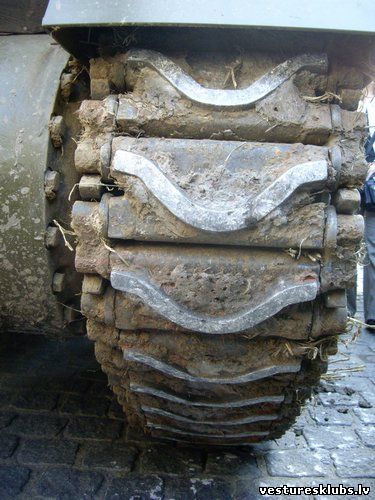

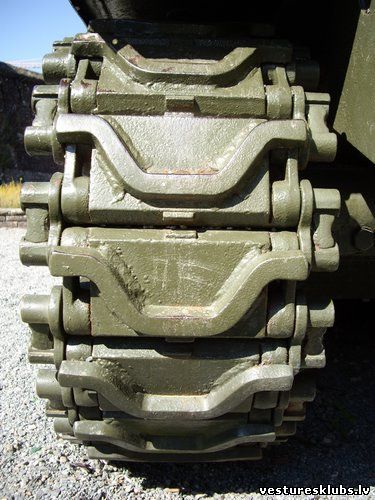

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. tips T 54 E1



"Ševrona" tipa piemetināts tērauda protektors. Izmantoja tankiem M4 Sherman.

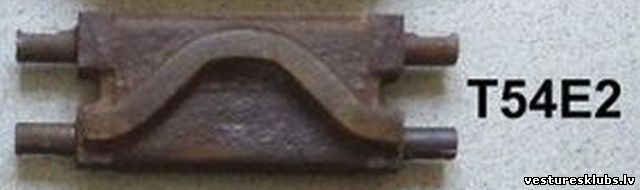

4. tips T 54 E2



"Ševrona" tipa piemetināts tērauda protektors. Izmantoja tankiem M4 Sherman.

Šīm abām kāpurķēdēm pirksta diametrs 1 1/4"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 05:34 | Komentāri # 270
Stāstnieks

Komentāri: 12294
 Izgājis

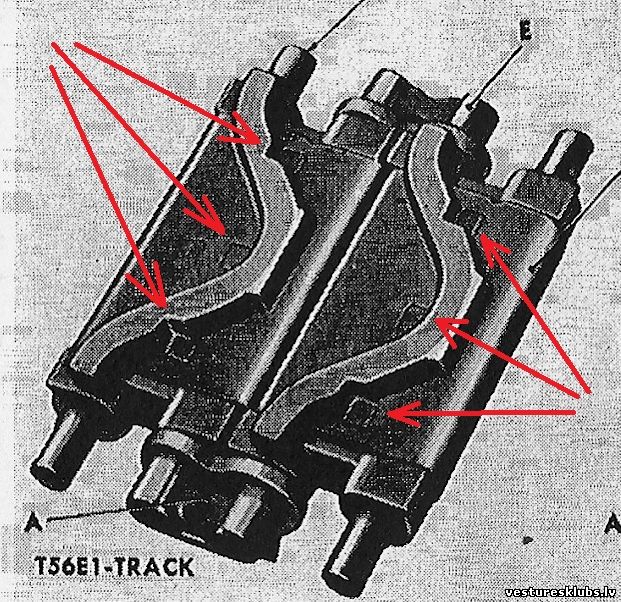

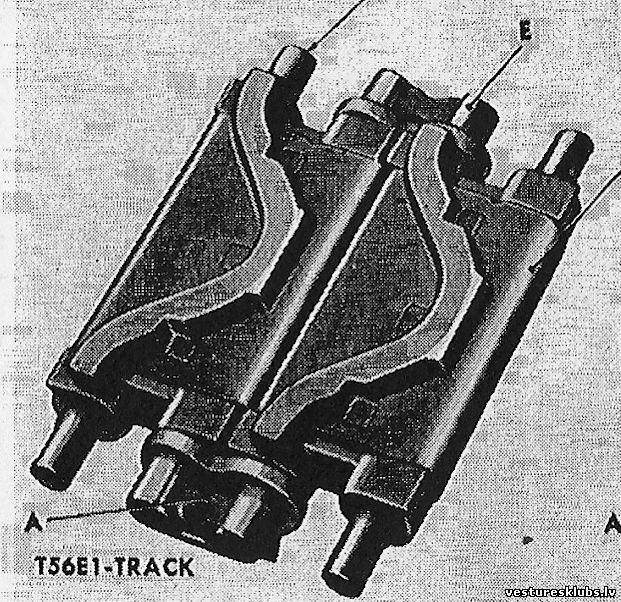

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		5. tips T 56 E1



"Ševrona" tipa tērauda protektors, piestiprināts ar 3 kantainām skrūvēm. Izmantoja tankiem M4 Sherman.

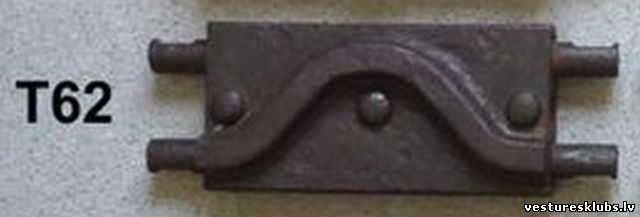

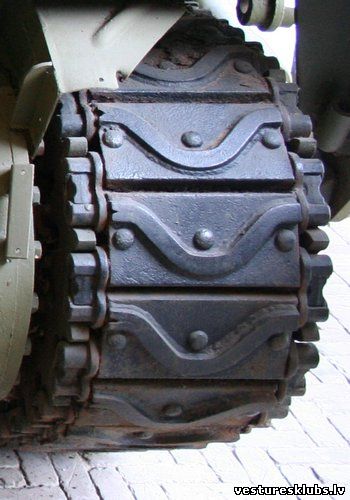

6. tips T 62



"Ševrona" tipa tērauda protektors, piestiprināts ar 3 kniedēm. Izmantoja tankiem M4 Sherman.

Šīm abām kāpurķēdēm pirksta diametrs 1 1/4"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 05:53 | Komentāri # 271
Stāstnieks

Komentāri: 12294
 Izgājis

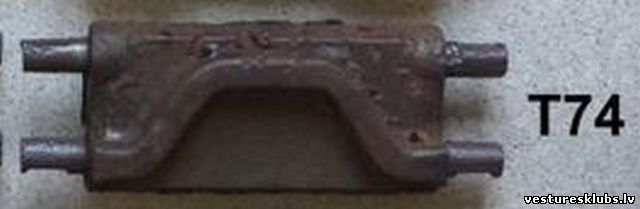

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		7. tips T 74



"Ševrona" tipa piemetināts tērauda protektors, pārklāts ar gumiju. Izmantoja tankiem M4 Sherman.

Šai kāpurķēdei pirksta diametrs 1 1/4"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 06:02 | Komentāri # 272
Stāstnieks

Komentāri: 12294
 Izgājis

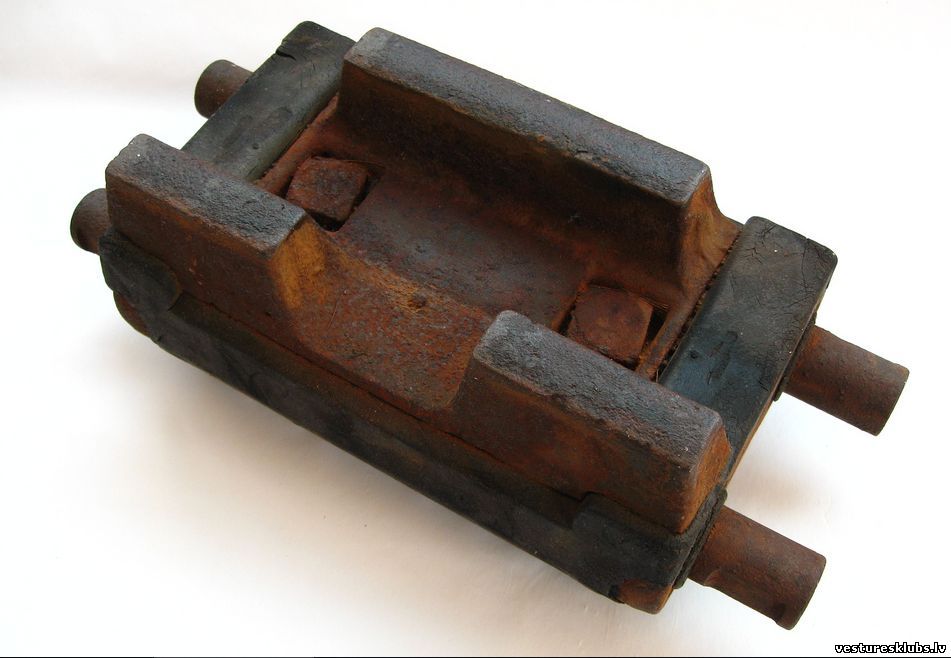

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		8. tips T 47



Tērauda protektors ar 3 paralēliem izciļņiem un gumijas pārklājumu. Piestiprināts ar 3 kantainām skrūvēm. Izmantoja tankiem M4 Sherman.

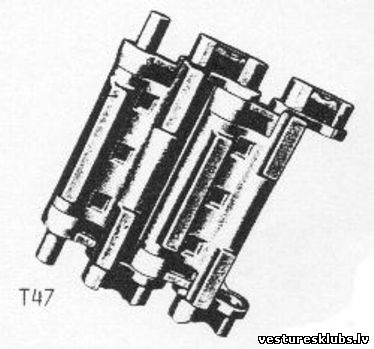

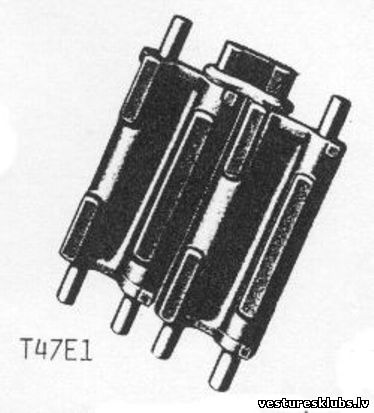

9. tips T 47 E1



Tērauda protektors ar 3 paralēliem izciļņiem un gumijas pārklājumu. Bez skrūvju caurumiem. Izmantoja tankiem M4 Sherman.

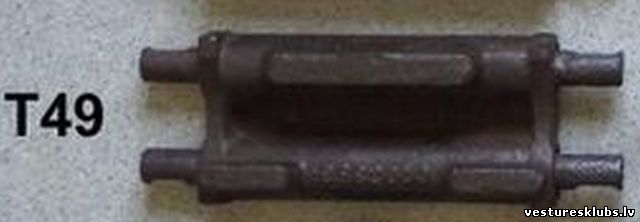

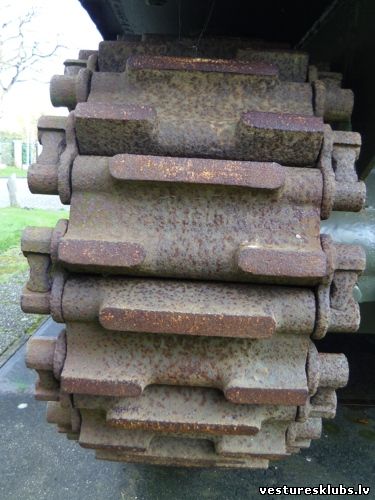

10. tips T 49



Tērauda protektors ar 3 paralēliem izciļņiem. Izmantoja tankiem M3 Lee un Sherman.

Šīm trim kāpurķēdēm pirksta diametrs 1 1/4"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 06:23 | Komentāri # 273
Stāstnieks

Komentāri: 12294
 Izgājis

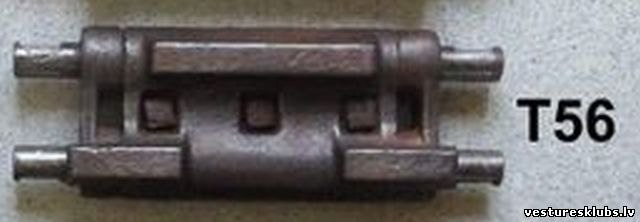

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		11. tips T 56



Tērauda protektors ar 3 paralēliem izciļņiem. Piestiprināts ar 3 kantainām skrūvēm. Izmantoja tankiem M4 Sherman.

Šai kāpurķēdei pirksta diametrs 1 1/4"

12. tips T 37 A.S.F.



Pilnmetāla lieta tērauda kāpurķēde. Protektors ar 3 paralēliem izciļņiem. No tipa T 49 vizuāli atšķirams pēc seklāka "ieloka" starp paralēlajiem protektoriem. Atšķiras pirkstu diametrs:
T49 - 1 1/4"
T 37 A.S.F. - 1 7/16"
Izmantoja tikai un vienīgi rezerves tankiem, kā transportēšanas kāpurķēdes.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 06:29 | Komentāri # 274
Stāstnieks

Komentāri: 12294
 Izgājis

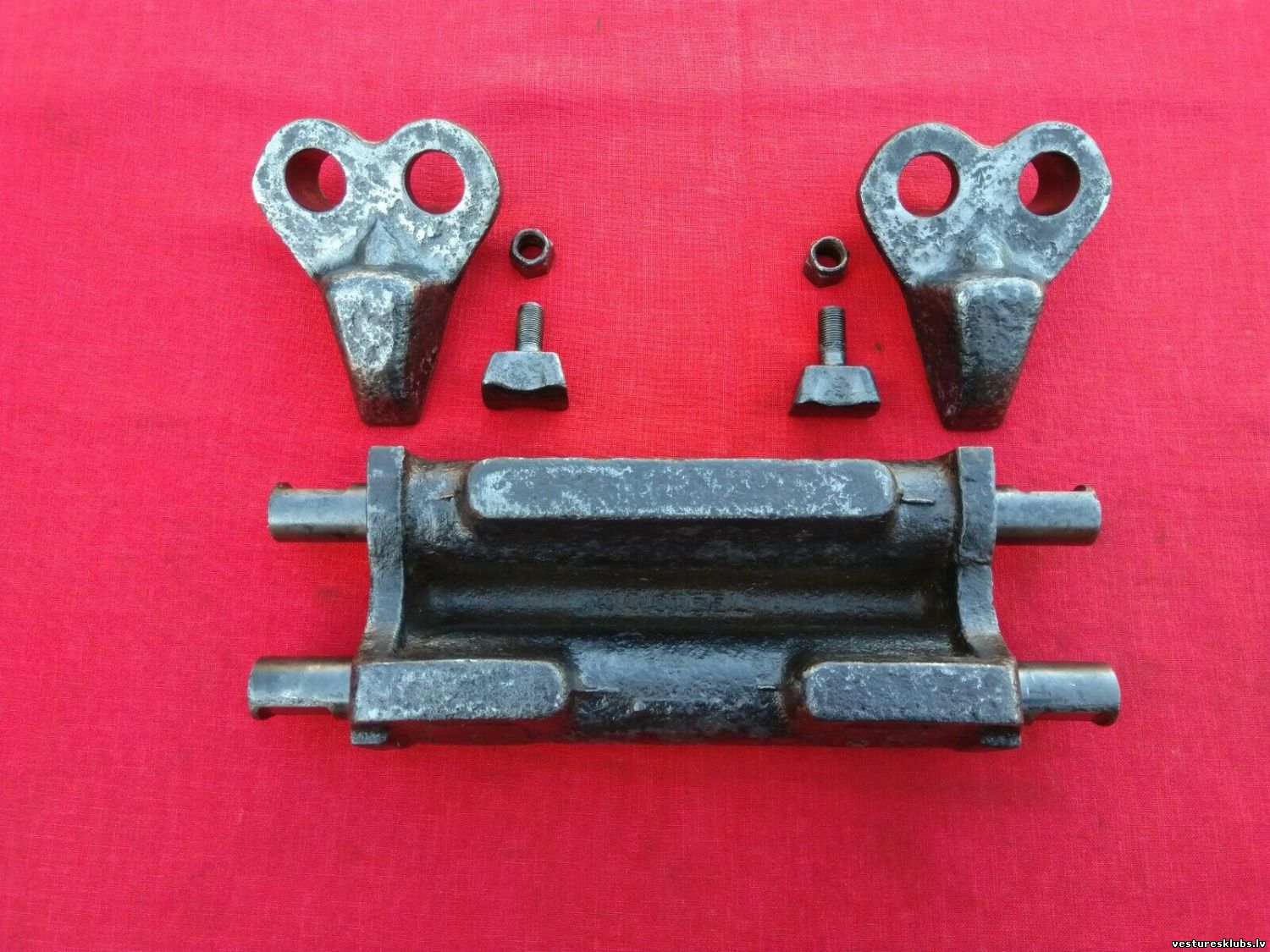

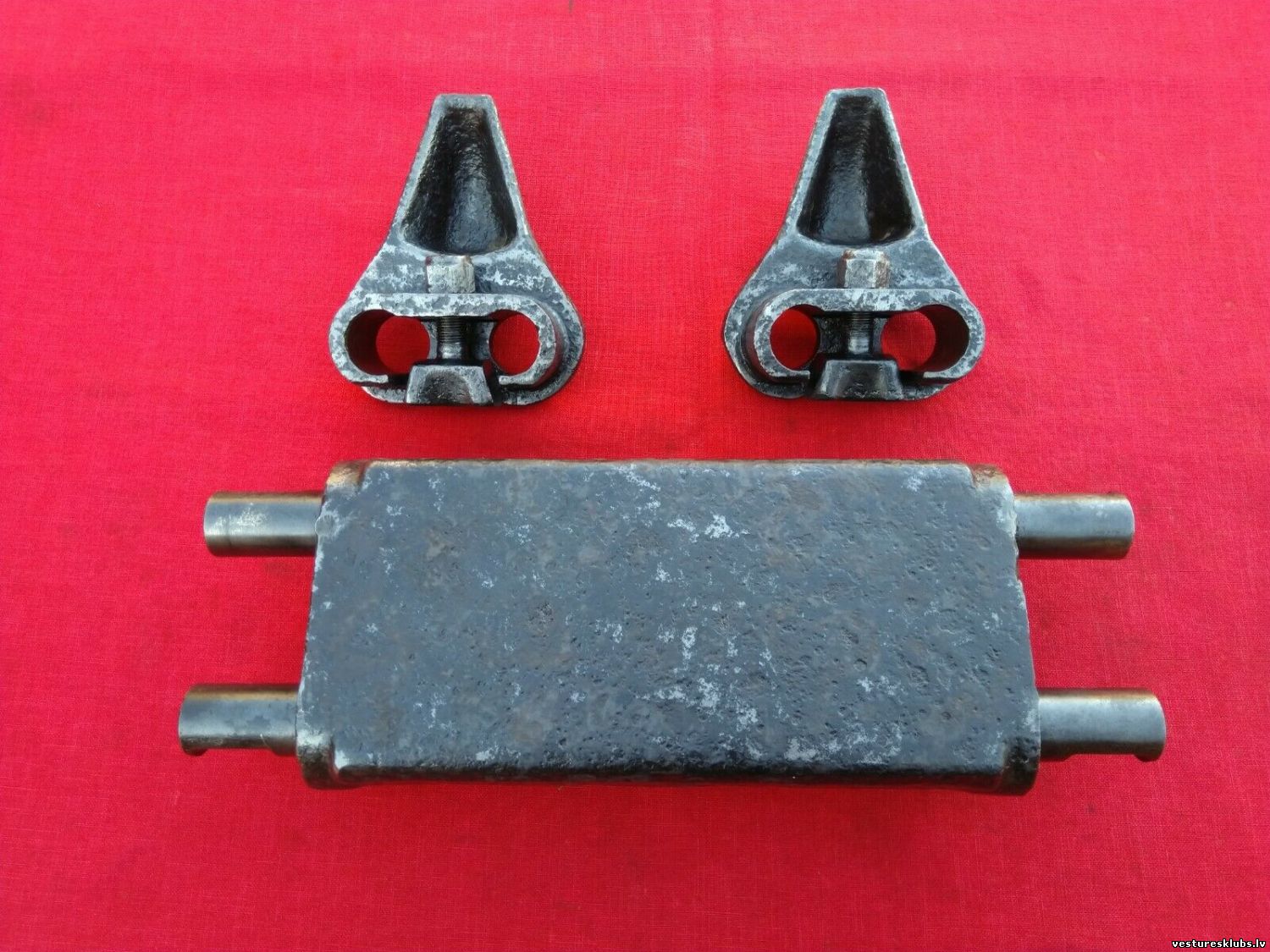

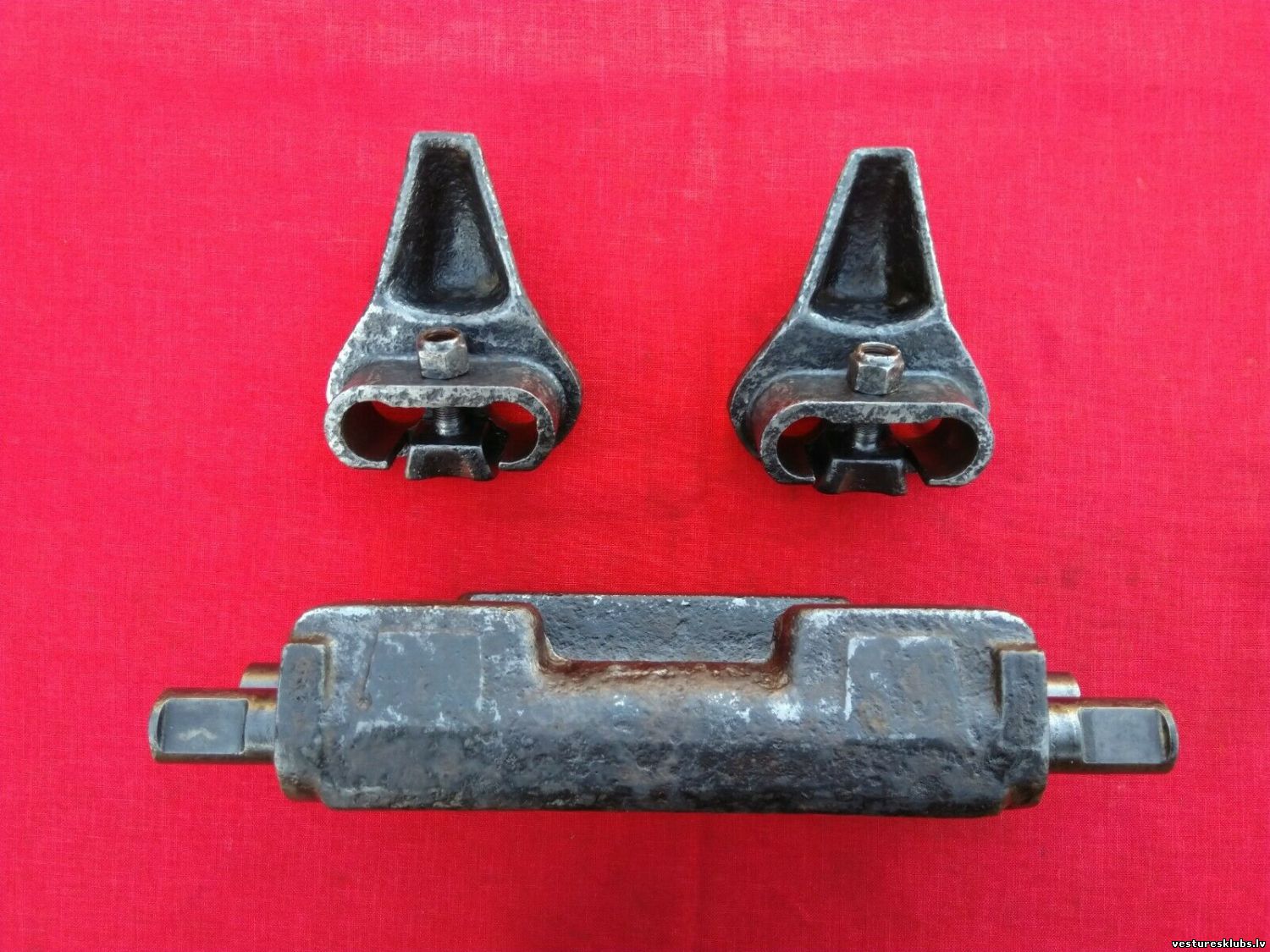

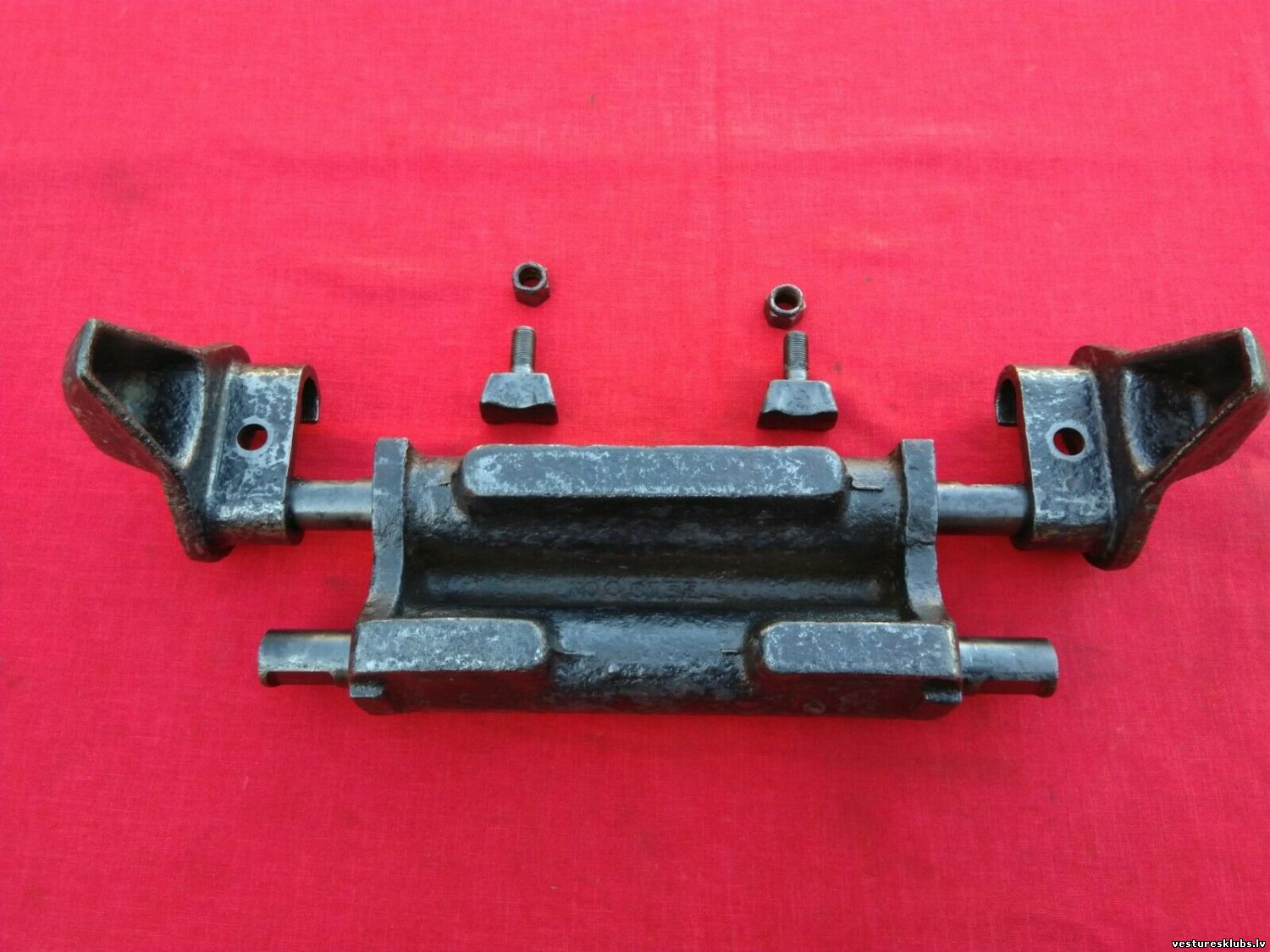

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		ASV tanku kāpurķēžu posma sastāvdaļas. Tips T 49:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 08:02 | Komentāri # 275
Stāstnieks

Komentāri: 12294
 Izgājis

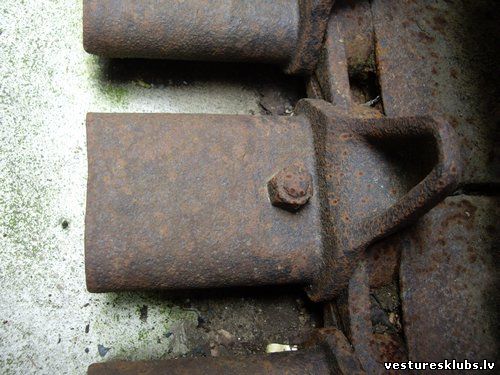

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kāpurķēžu savienotājposmu - izciļņu varianti.

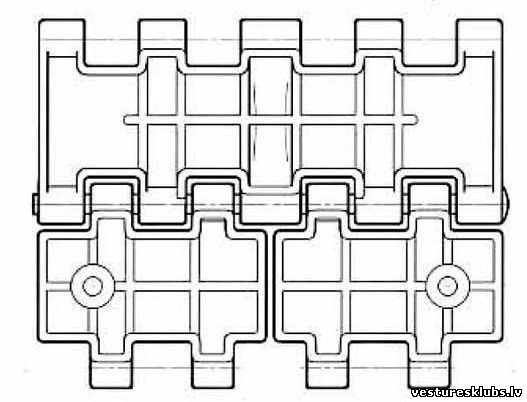

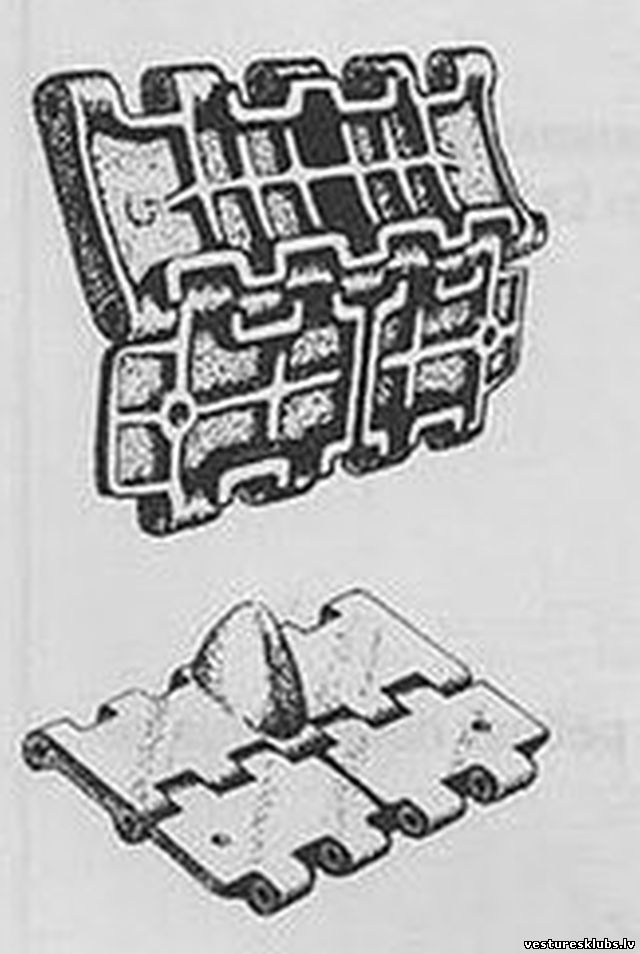

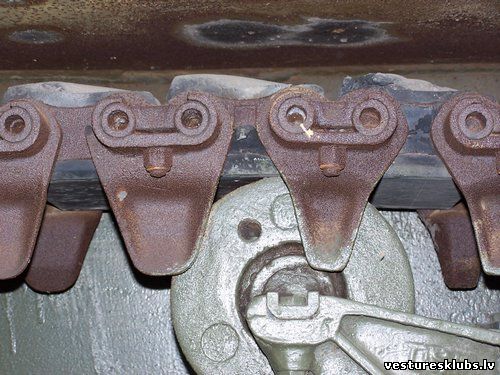

C55596



Diemžēl kvalitatīvu fotoattēlu neatradu. Galvenā atšķirība no nākošajiem ir caurumu diametrā. Šis modelis paredzēts tikai un vienīgi ķēžu tipiem T 41 un WE 210 ar pirksta diametru 1 1/8".

C55592



Šis modelis paredzēts visiem ķēžu tipiem ar platumu 420 mm (16 9/16") un pirksta diametru 1 1/4"

C100887



Šis modelis paredzēts visiem ķēžu tipiem ar platumu 420 mm (16 9/16") un pirksta diametru 1 1/4"

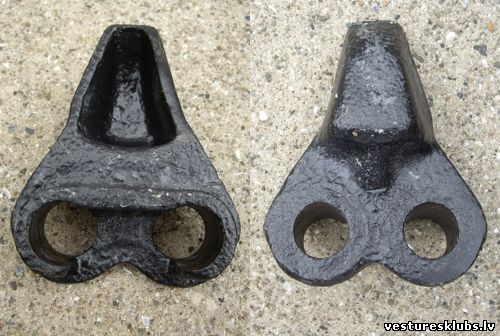

Abi pēdējie modeļi varēja tikt izmantoti uz vienām un tām pašām kāpurķēdēm. Te foto:
pa kreisi modelis C100887
pa labi modelis C55592
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

Forums » Kara tēma » WW2 » WWII kāpurķēdes (Vērmahts, Sarkanā armija, sabiedrotie.)
Meklēšana:

Jaunākie foruma komentāri
Tēma Pāriet Datums, Laiks Аutors Sadaļa
Karš Austr... ▼ 21.Novembrī.2024, 06:42 Valduha 1945 - līdz mūsdienām
Lasīt
Mūsdienu K... ▼ 20.Novembrī.2024, 23:48 sālītis Pļāpātuve
Lasīt
Vermahta ž... ▼ 19.Novembrī.2024, 16:28 Valduha WW2
Lasīt
Te rakstām... ▼ 11.Novembrī.2024, 04:56 Valduha Pļāpātuve
Lasīt
Otrā front... ▼ 02.Novembrī.2024, 18:20 Valduha WW2
Lasīt
Āra galdiņ... ▼ 28.Oktobrī.2024, 15:30 Valduha Būve
Lasīt
Rusij77 sv... ▼ 25.Oktobrī.2024, 09:26 nēģis Pļāpātuve
Lasīt
Laika apst... ▼ 30.Septembrī.2024, 11:32 sālītis Pļāpātuve
Lasīt
Sveicam Ze... ▼ 28.Septembrī.2024, 23:57 zed Pļāpātuve
Lasīt
Vācu karas... ▼ 14.Septembrī.2024, 09:35 Valduha WW2
Lasīt



Šodien forumu apmeklēja: zed, Valduha, sālītis


eXTReMe Tracker

Copyright sancho76 © 2008-2024
