WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 08:25 | Komentāri # 276
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.

Tika veidoti, lai uzlabotu tanku caurgājamību.

1. tips



Paplatimnājumi piemetināti.

2. tips



Paplatinājums un savienotājposms izgatavots monolīts. Apakšā piemetināti papildus izciļņi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 08:49 | Komentāri # 277
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. tips



Paplatinājumi piemetināti. Kantainas formas. Apakšējās šķautnes gludas.

4. tips



Paplatinājumi piemetināti. Kantainas formas. Apakšējā šķautne ar nelielu ieloku.

Atšķiras arī apakšējā "atvere":
3. tipam tā ir taisnstūraina ar noapaļotiem stūriem



4. tipam tā ir ovāla
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 16.Martā.2019, 08:58 | Komentāri # 278
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		5. tips



Paplatinājumi piemetināti. Tiem vidū ir papildus stiprinājums.
Stiprinājums varēja būt trijstūrveida:



vai ar izcilni:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 17.Martā.2019, 05:06 | Komentāri # 279
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		M4 Sherman ar kāpurķēžu savienotājposmu - izciļņu paplatinājumiem:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 17.Martā.2019, 06:25 | Komentāri # 280
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		584 mm (23")

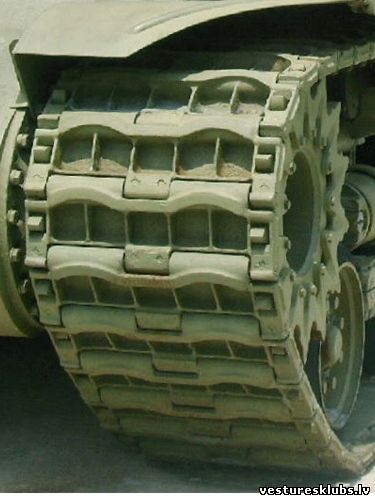

M4 Sherman

ASV vidējais tanks ar jauno piekari HVSS.
Kāpurķēžu izcilnis atrodas pa vidu:



Kara laikā izmantoja divu tipu kāpurķēdes.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 17.Martā.2019, 19:39 | Komentāri # 281
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		1. tips T 66

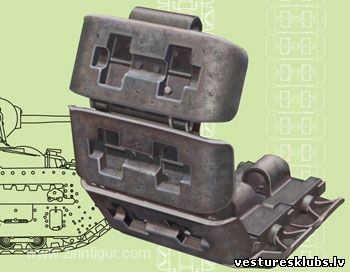

Lietas tērauda kāpurķēdes ar vienu pirkstu.
Kāpurķēdes modelis:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 17.Martā.2019, 19:45 | Komentāri # 282
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. tips T 80



"Ševrona" tipa tērauda protektors ar gumijas pārklājumu.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 25.Martā.2019, 09:30 | Komentāri # 283
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Artilērijas vilcēji - traktori

295 mm (11 5/8")

Artilērijas vilcējs M-5

Veidots uz tanka M3 Stuart šasijas. PSRS saņēma ap 200 vilcēju. Kāpurķēdes ar "ševrona tipa" protektoru.




Interesanti, ka tankam M3 Stuart šāda veida protektors neparādās...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 26.Martā.2019, 19:16 | Komentāri # 284
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Traktori Caterpillar D6, D7, Allis-Chalmers HD7, HD10 un International TD14, TD18.

Sarkanajai Armijai tika piegādāti pēc to modernizācijas. Modernizācija izpaudās motora jaudas un ātruma palielināšanā, kā arī radiatora un kartera aprīkošanā ar bruņu. Ritošā daļa un kāpurķēdes neatšķiras.
Kāpurķēde vizuāli līdzīga krievu artilērijas vilcējam "Сталинец-65". Par to platumu informāciju neatradu...
ASV traktoru kāpurķēdes:


"Сталинец-65" kāpurķēdes:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 26.Martā.2019, 19:22 | Komentāri # 285
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Uzlikas braukšanai pa asfaltu.



Uzlikas arī vizuāli līdzīgas:
Allis-Chalmers


Сталинец-65
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 26.Martā.2019, 19:25 | Komentāri # 286
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		ASV traktori Sarkanās Armijas sastāvā:

Allis-Chalmers HD7


International TD14


Caterpillar D7
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 07.Aprīlī.2019, 20:44 | Komentāri # 287
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		300 mm (11 13/16")

Kāpurķēžu artilērijas vilcējs - bruņutransportieris M-2

Sarkanā Armija saņēma 342 eksemplārus.
Kāpurķēde gumijota ar metāla nesošo konstrukciju.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 07.Aprīlī.2019, 20:46 | Komentāri # 288
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kāpurķēžu artilērijas vilcējs - bruņutransportieris M-2



Vērmahta trofeja:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 09:51 | Komentāri # 289
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Lielbritānija

Lielbritānijā, līdzīgi kā ASV, pamata mērvienība ir collas. Tāpēc kāpurķēžu izmērs milimetros ir noapaļots!

Tanki

241 mm (9,5")

Šāda platuma kāpurķēdes bija 2 britu vieglajiem tankiem:

1. Mk VII Light Tank "Tetrarch"
2. Vickers Mk E

Mk VII Light Tank "Tetrarch"

Britu vieglais tanks. PSRS 1942. gadā saņēma ap 20 šādu tanku. Tāpēc to izmantošana Latvijā ir maz ticama.

Uz doto brīdi manā rīcībā nav kāpurķēžu fotogrāfijas.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 09:54 | Komentāri # 290
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mk VII Light Tank "Tetrarch"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 10:16 | Komentāri # 291
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vickers Mk E

Britu vieglais tanks. PSRS saņēma 15 - 20 tankus. Neliels skaits tanku piedalījās arī Ziemas karā Somijas armijas sastāvā.



Kāpurķēde vizuāli līdzīga padomju tanka T - 26 kāpurķēdei:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 10:26 | Komentāri # 292
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vickers Mk E



Tieši šāds tanka modelis ar diviem torņiem tika piegādāts PSRS:


Somijas armijas tanki:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 10:34 | Komentāri # 293
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		356 mm (14")

Šāda izmēra kāpurķēdes bija trijiem Britu tankiem:

Mk III Infantry Tank "Valentine"
Mk II Infantry Tank "Matilda"
Mk VIII Cruiser Tank "Cromvell" (Šis platums bija agrīnajām tanka "Cromvell" kāpurķēdēm. Vēlākās un izplatītākās bija 394 mm (15,5"))

Mk III Infantry Tank "Valentine"

Britu vieglais tanks. PSRS saņēma 3332 (pēc citas informācijas 3782) šo tanku.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 10:40 | Komentāri # 294
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mk III Infantry Tank "Valentine"




Vērmahta trofeja
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 21:55 | Komentāri # 295
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mk II Infantry Tank "Matilda"

Britu vidējais tanks. PSRS saņēma 918 tankus.

Kāpurķēdes divu veidu:

1. Ar izcilni - "Eiropas" tipa kāpurķēdes.

Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Ceturtdiena, 07.Novembrī.2019, 22:09 | Komentāri # 296
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. Ar iedobumu - "tuksneša"tipa kāpurķēdes - paredzētas Ziemeļāfrikai.



P.S. Kad patrāpīsies kvalitatīvākas fotogrāfijas - nomainīšu...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 04:35 | Komentāri # 297
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mk II Infantry Tank "Matilda"

Ar "Eiropas" tipa kāpurķēdēm:


Ar "tuksneša" tipa kāpurķēdēm:


Vērmahta trofeja:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 04:38 | Komentāri # 298
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		394 mm (15,5")

Mk VIII Cruiser Tank "Cromvell"

Britu vidējais tanks. PSRS saņēma 6 tankus.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 04:42 | Komentāri # 299
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mk VIII Cruiser Tank "Cromvell"
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 08.Novembrī.2019, 05:01 | Komentāri # 300
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		559 mm (22")

Mk IV Infantry Tank "Churchill"

Britu smagais tanks. PSRS saņēma 253 tankus.

Kāpurķēdes divu veidu:

1.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
