WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Decembrī.2018, 07:19 | Komentāri # 126
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Gleitschutzketten

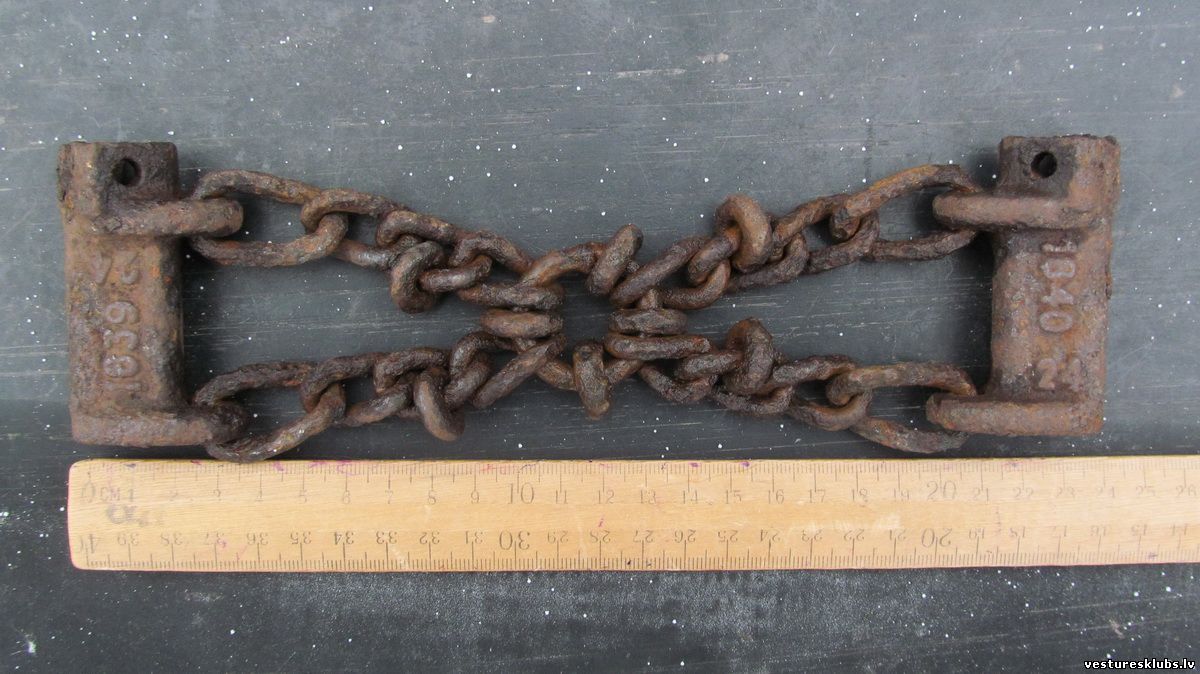

Pretslīdes ķēdes priekš Vērmahta kāpurķēžu visurgājējiem.

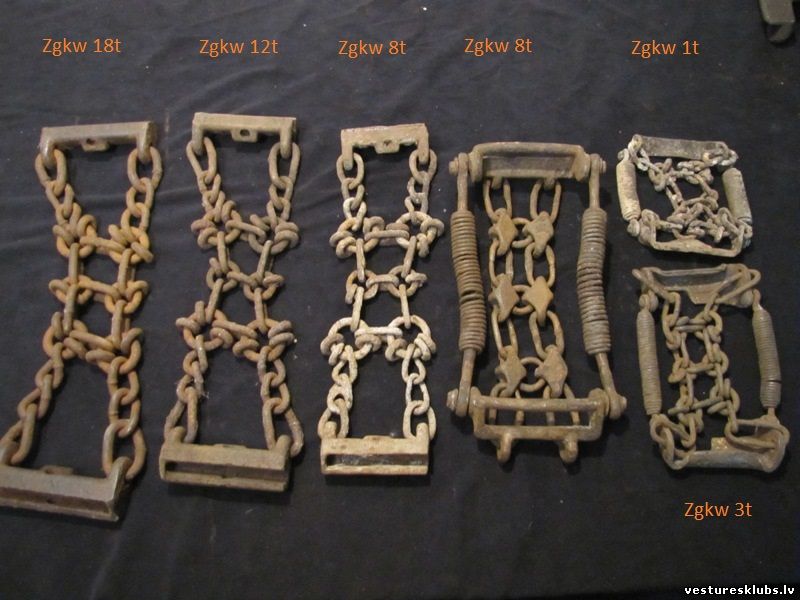

Ķēdes divu veidu:

1. ar atsperēm sānos (Zgkw. 1 t - Zgkw. 12 t)
2. bez atsperēm sānos (Zgkw. 3 t - Zgkw. 18 t)



Uzreiz piebildīšu, ka attēlā nav apskatāmi visi veidi.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Decembrī.2018, 07:49 | Komentāri # 127
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Leichter Zugkraftwagen 1 t

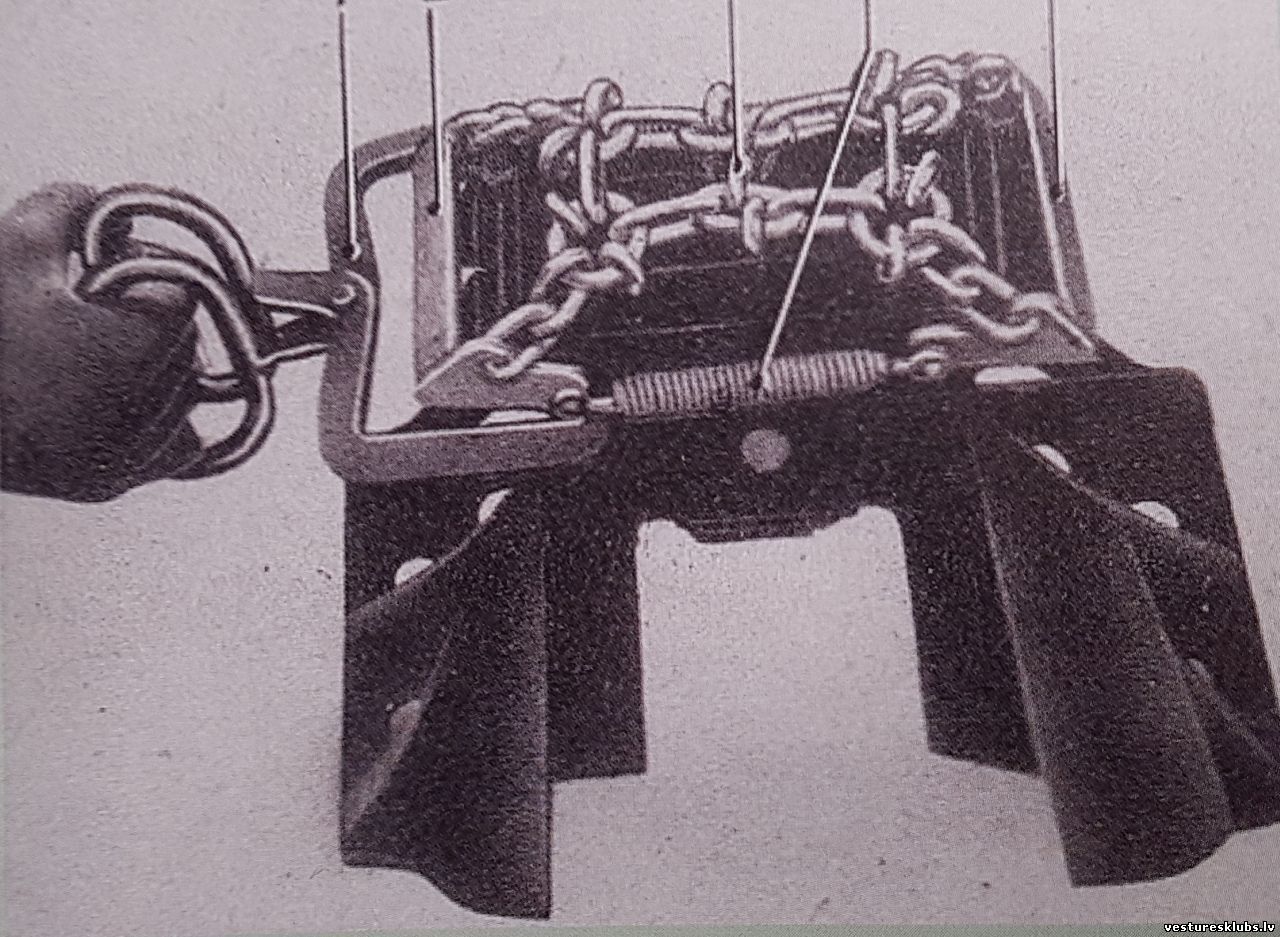

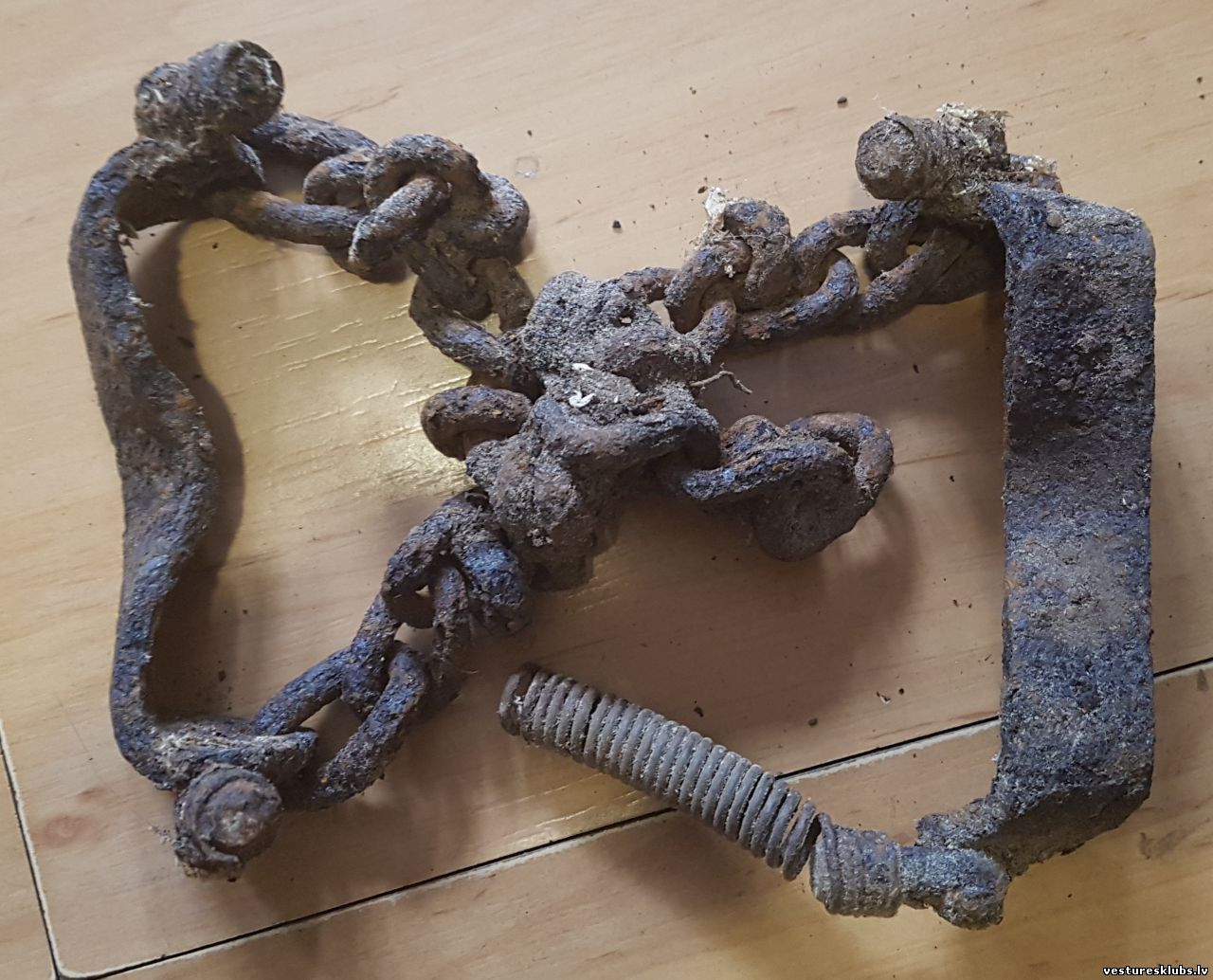

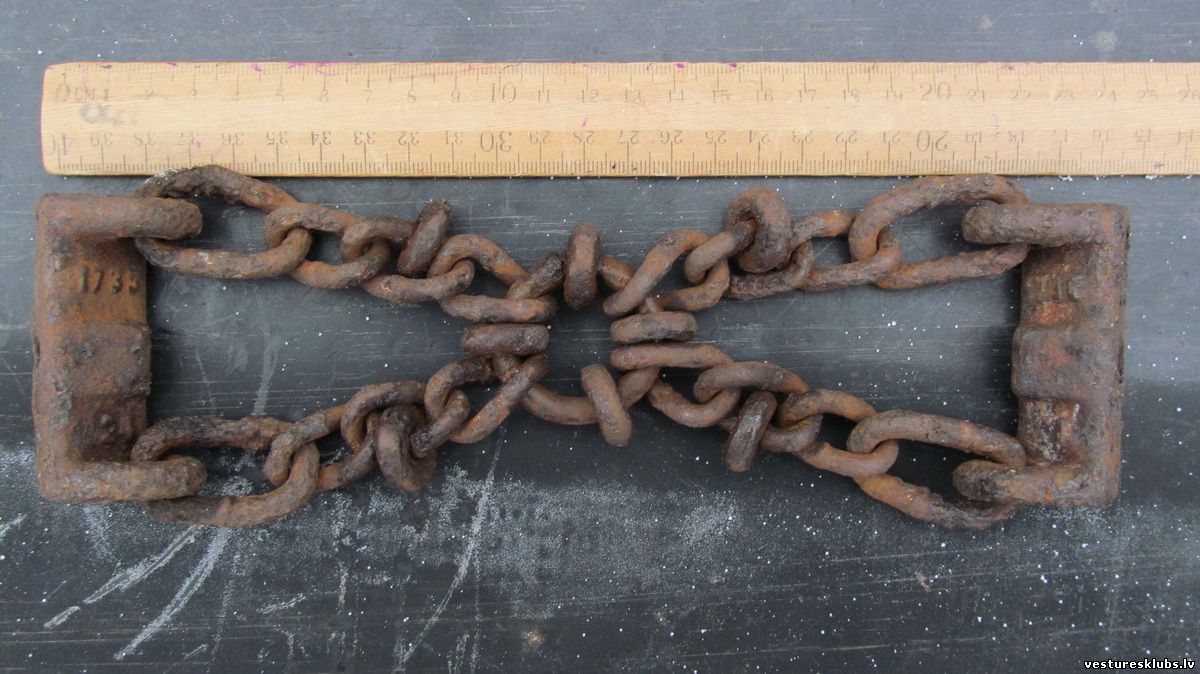

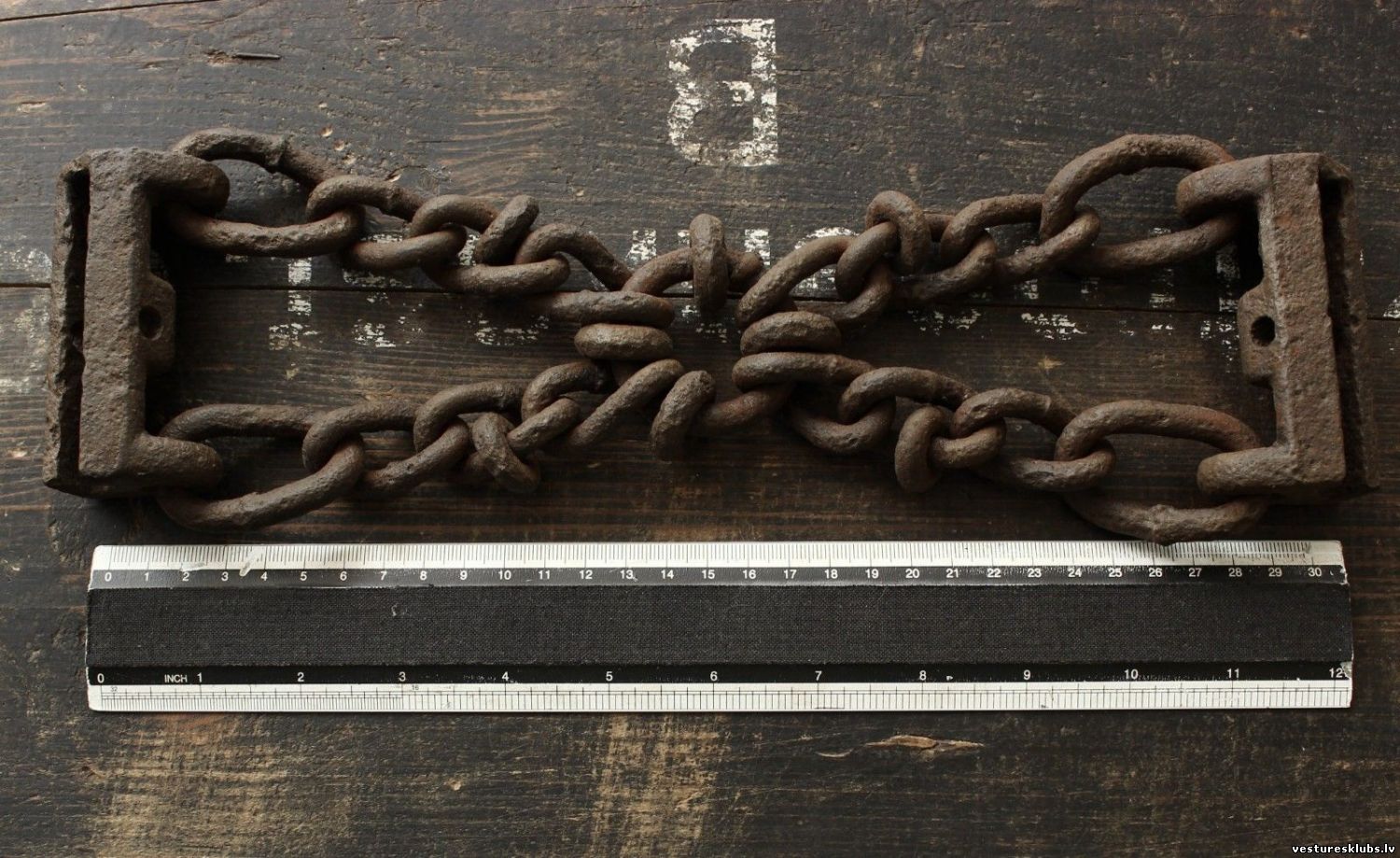

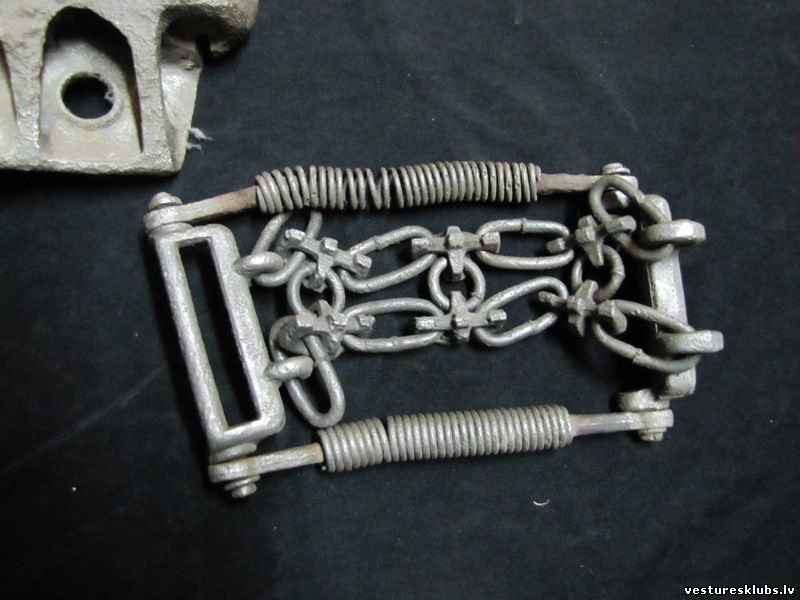

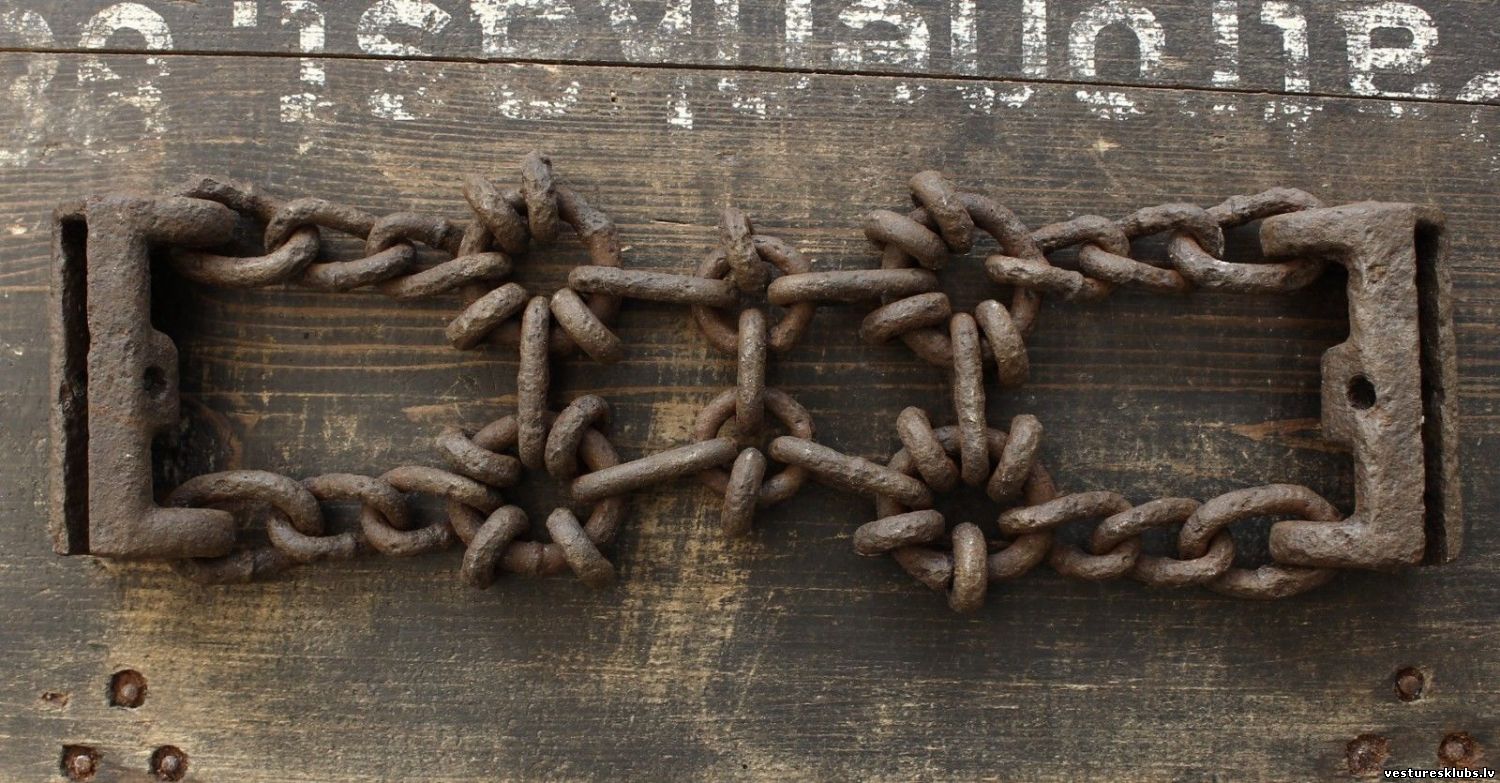

1. variants

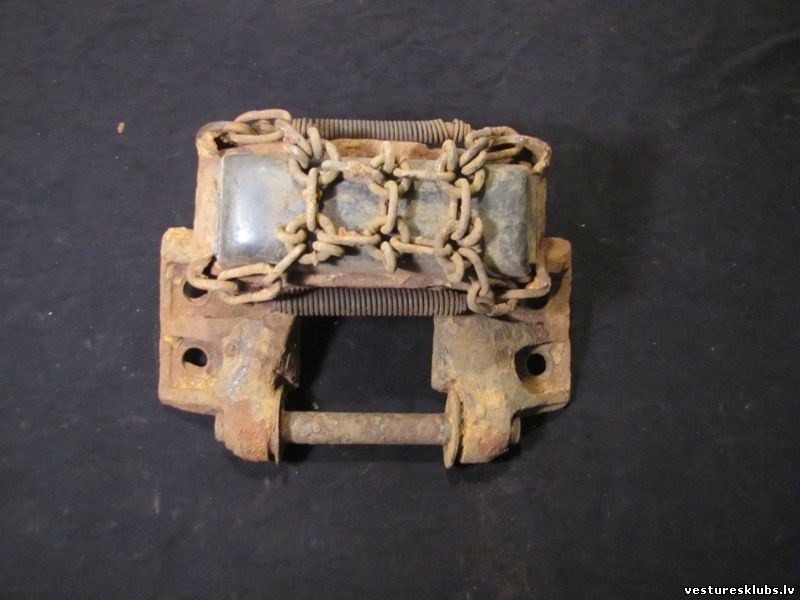

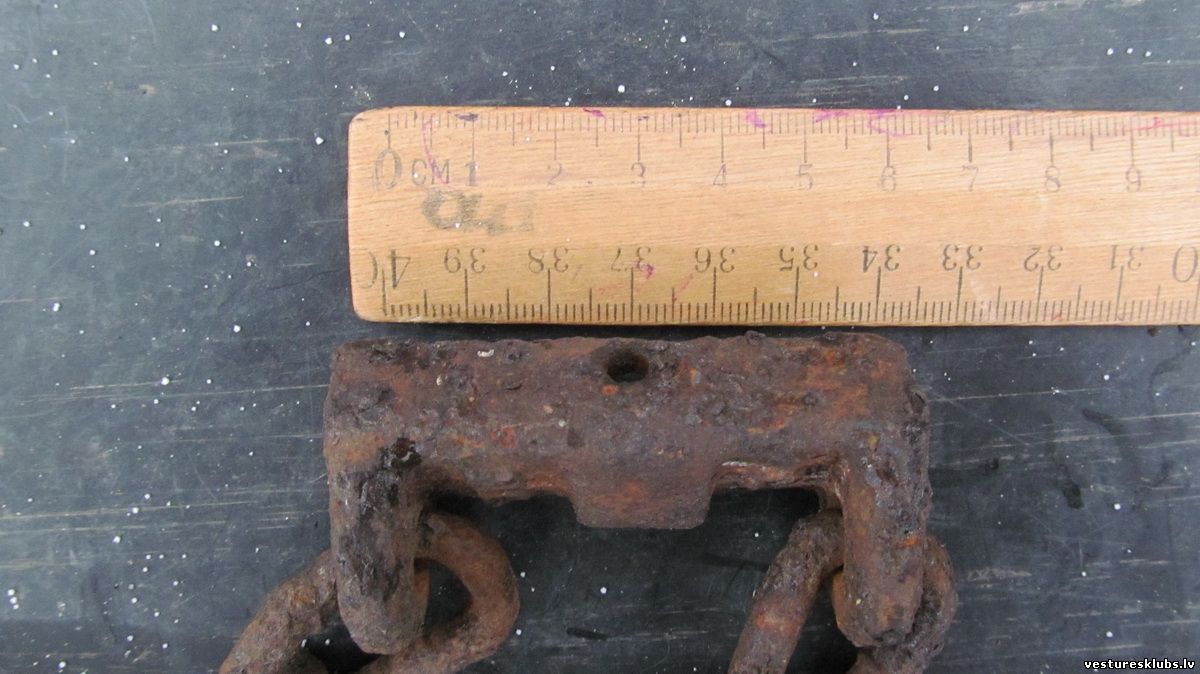

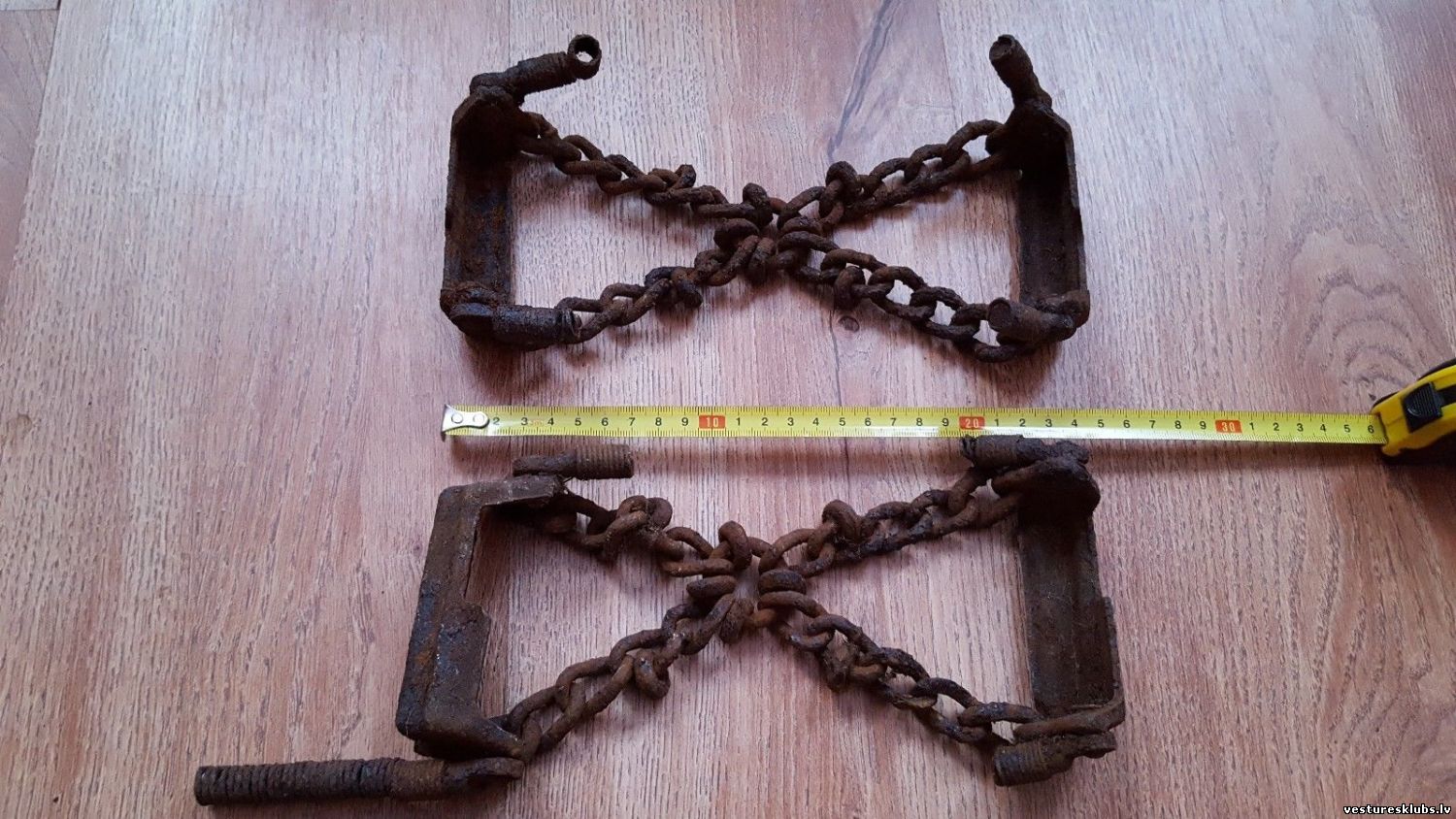

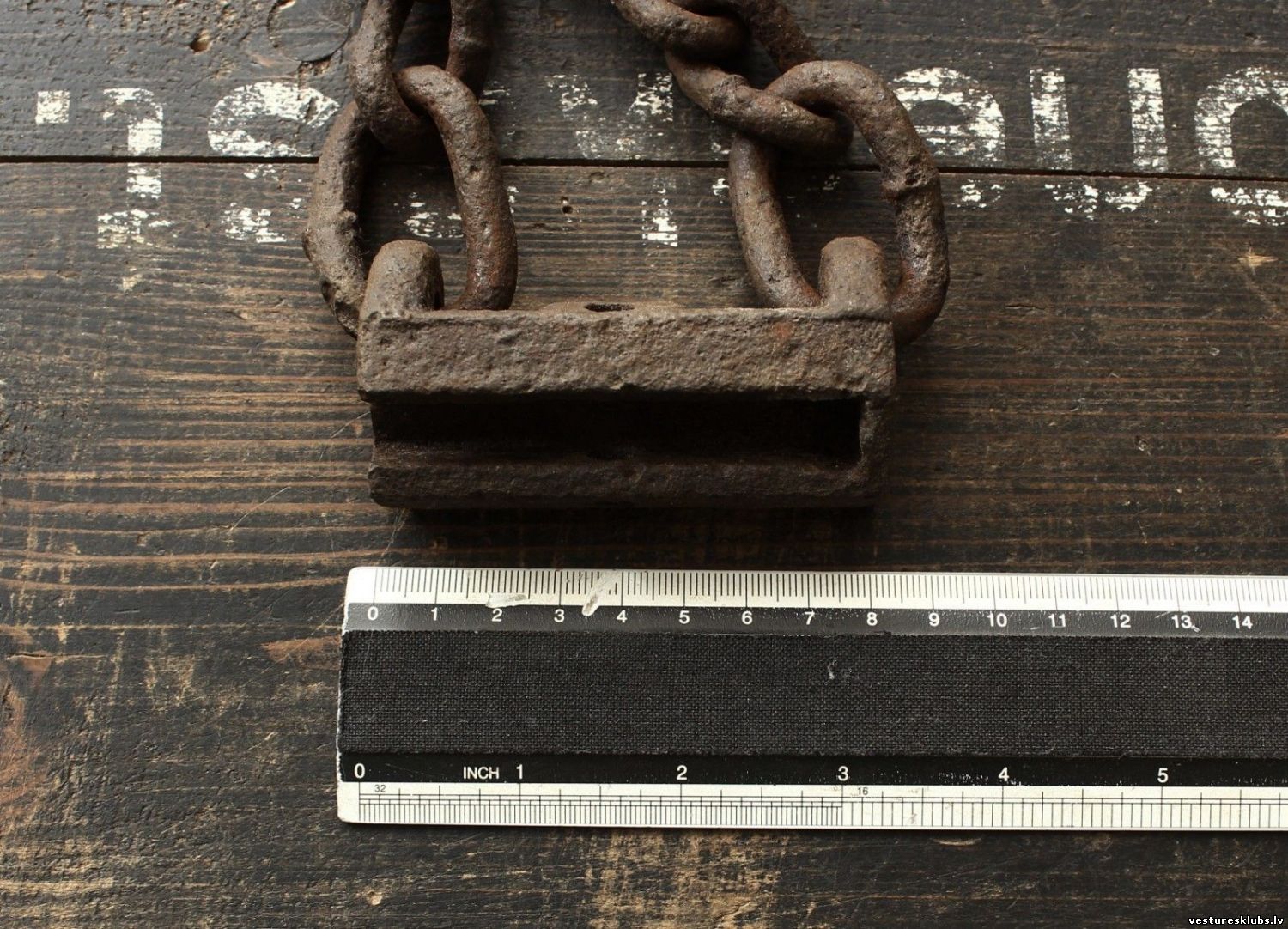

Šādā "izstieptā" veidā garums 19 - 20 cm. Ar veselām atsperēm "savilktā" veidā būs īsāka.

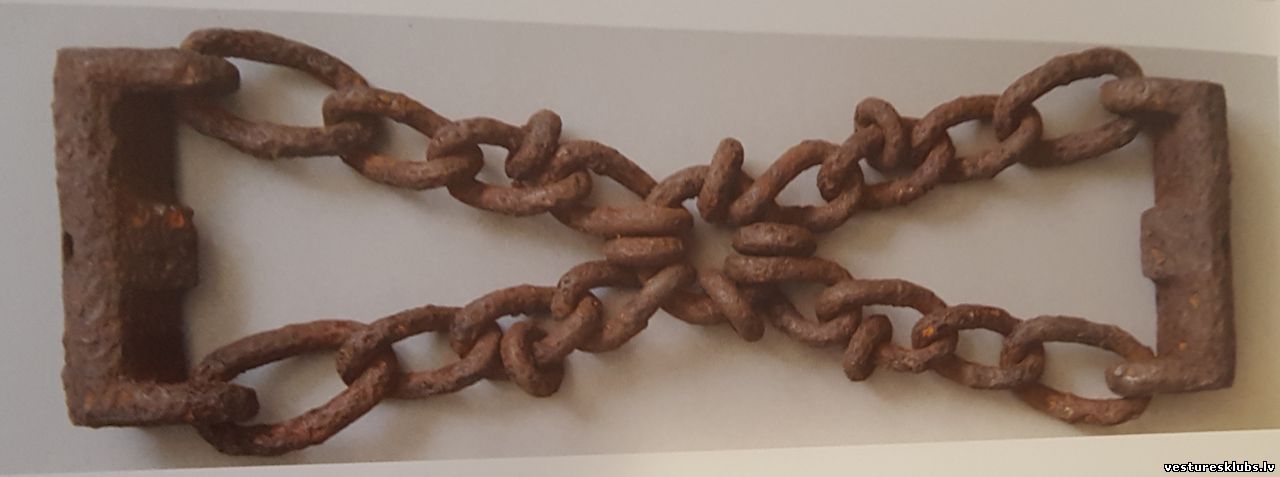

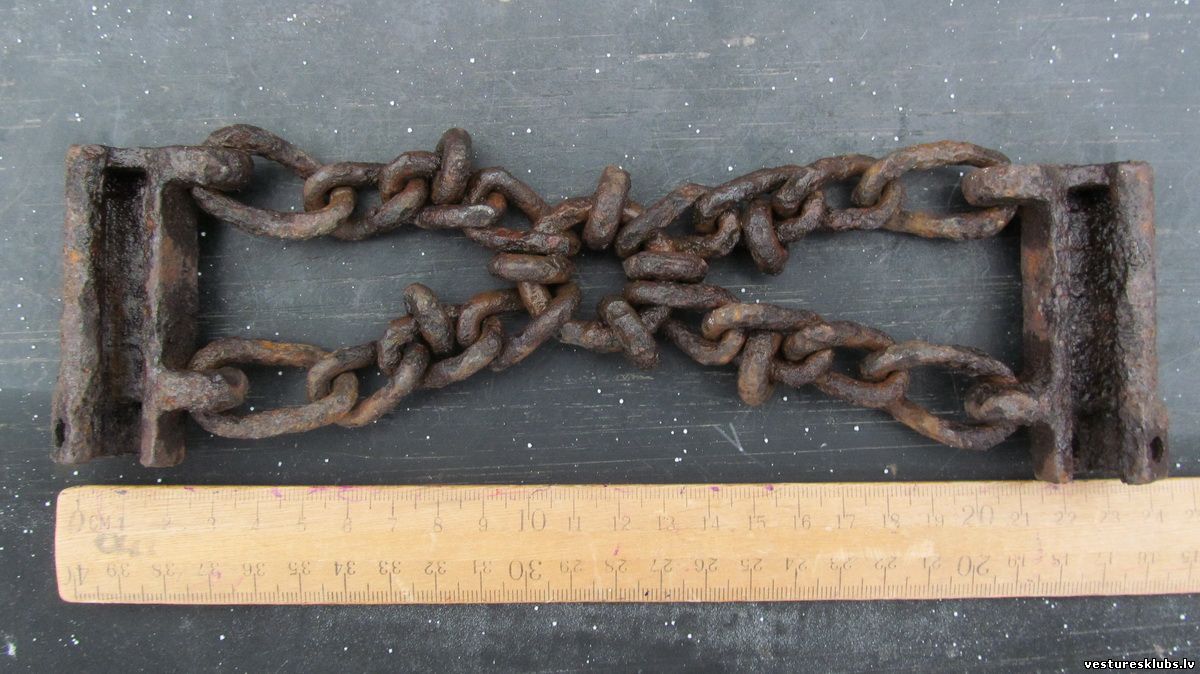

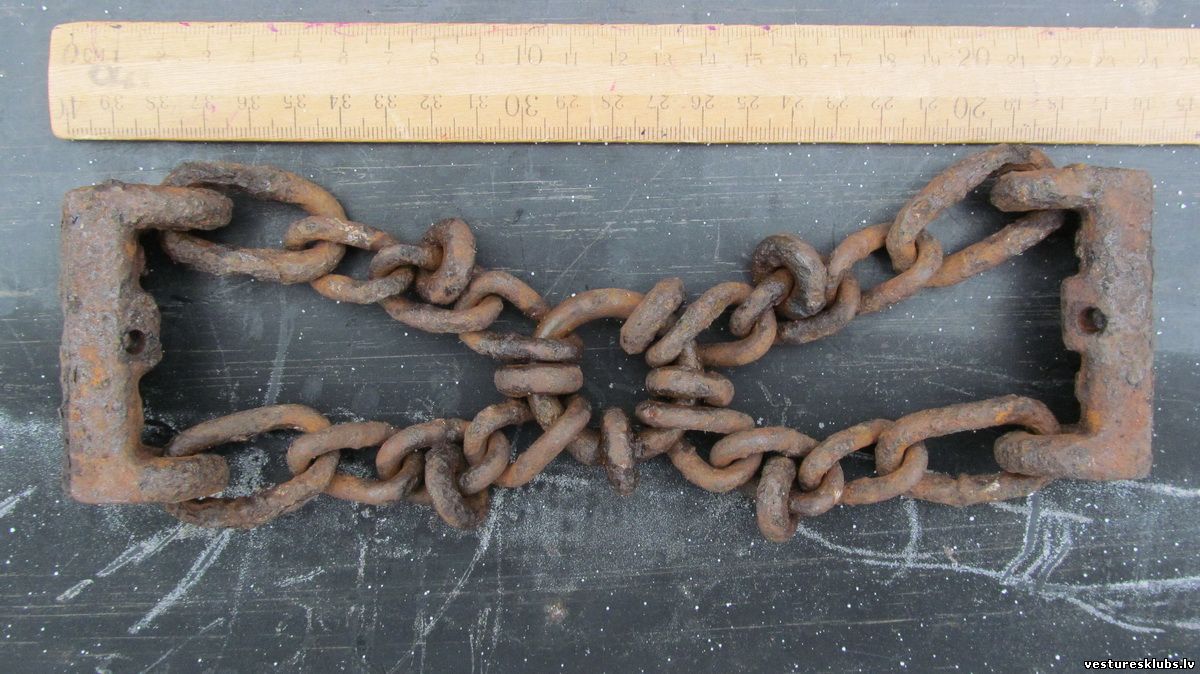

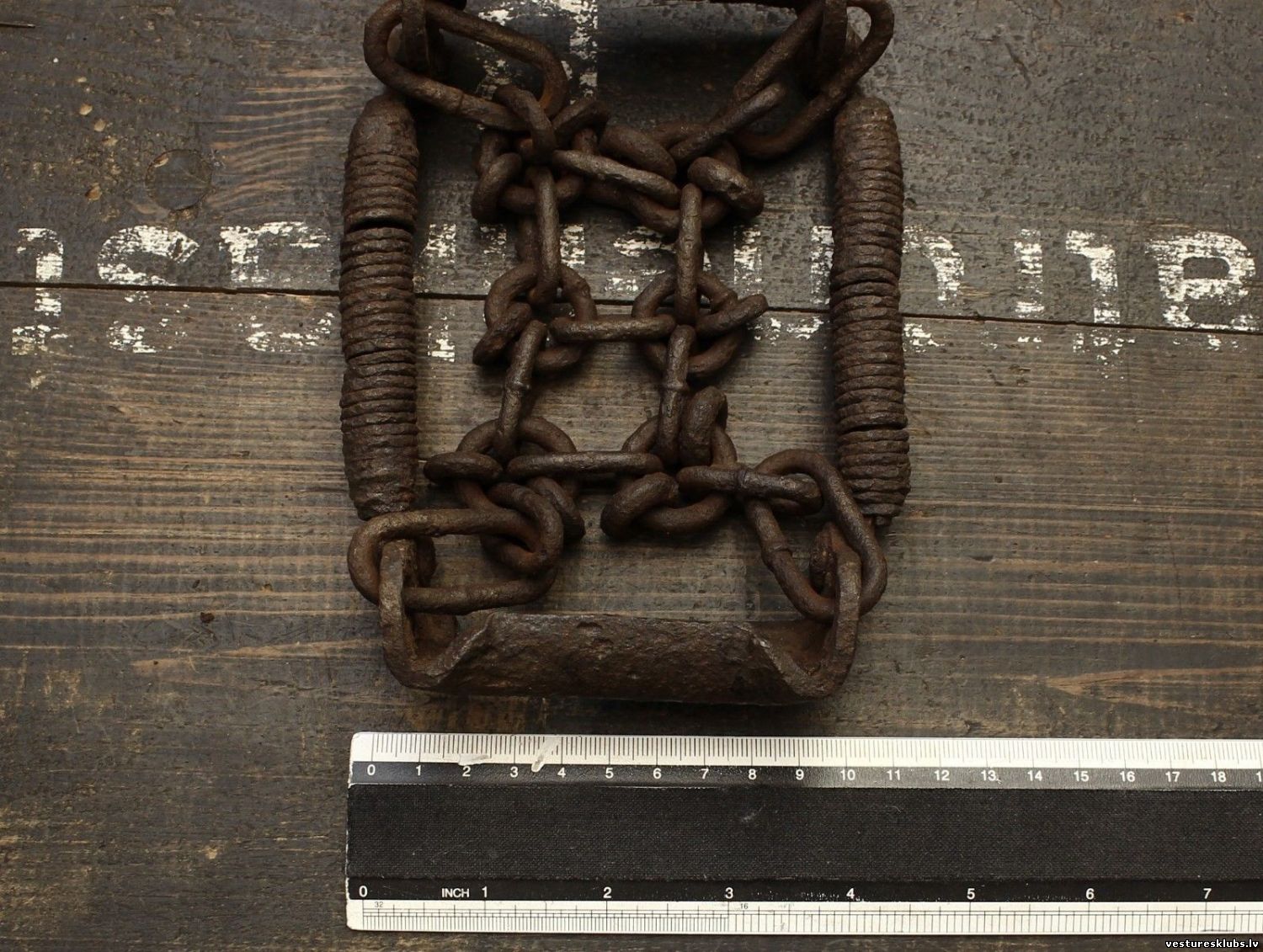

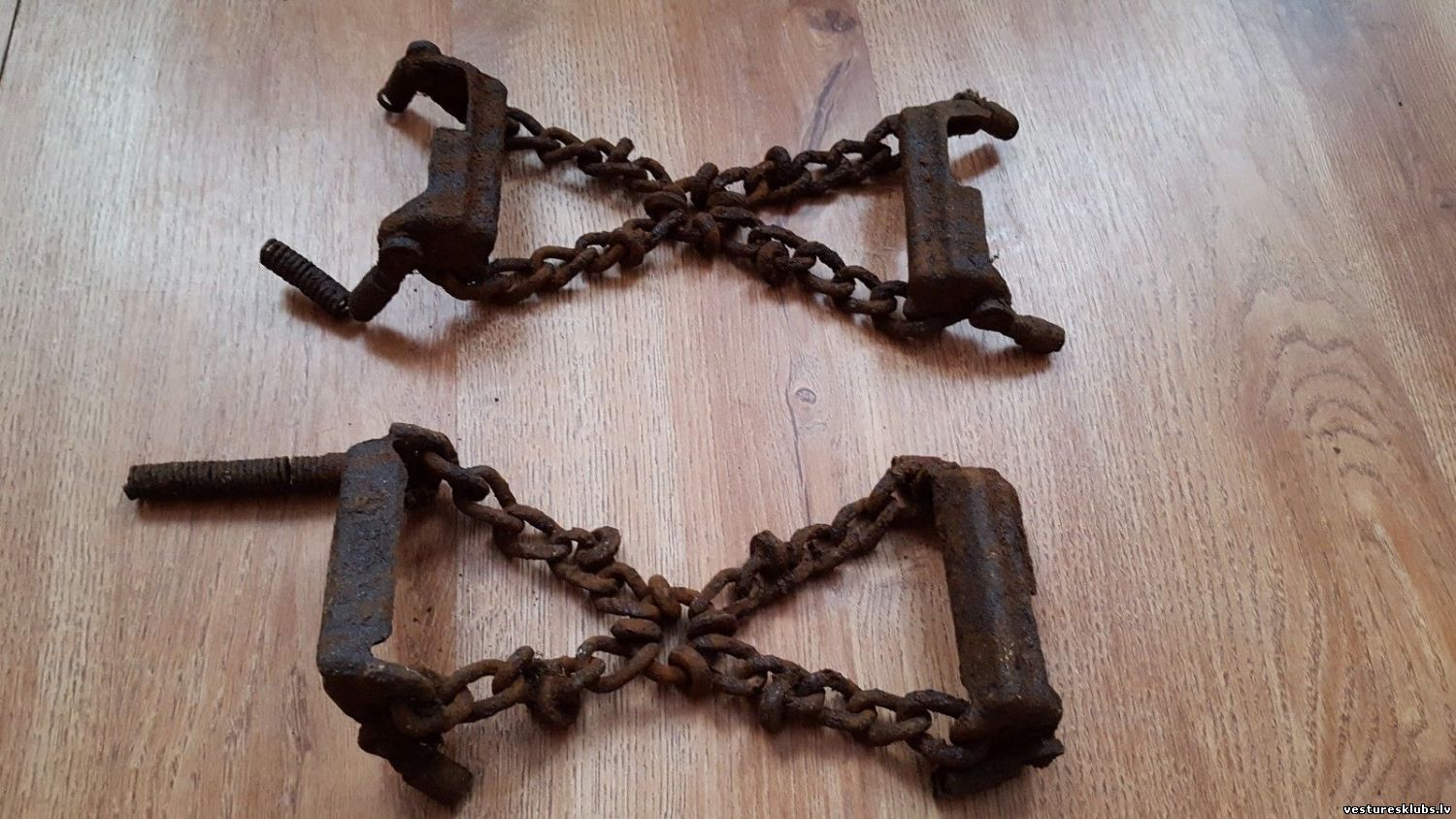

2. variants

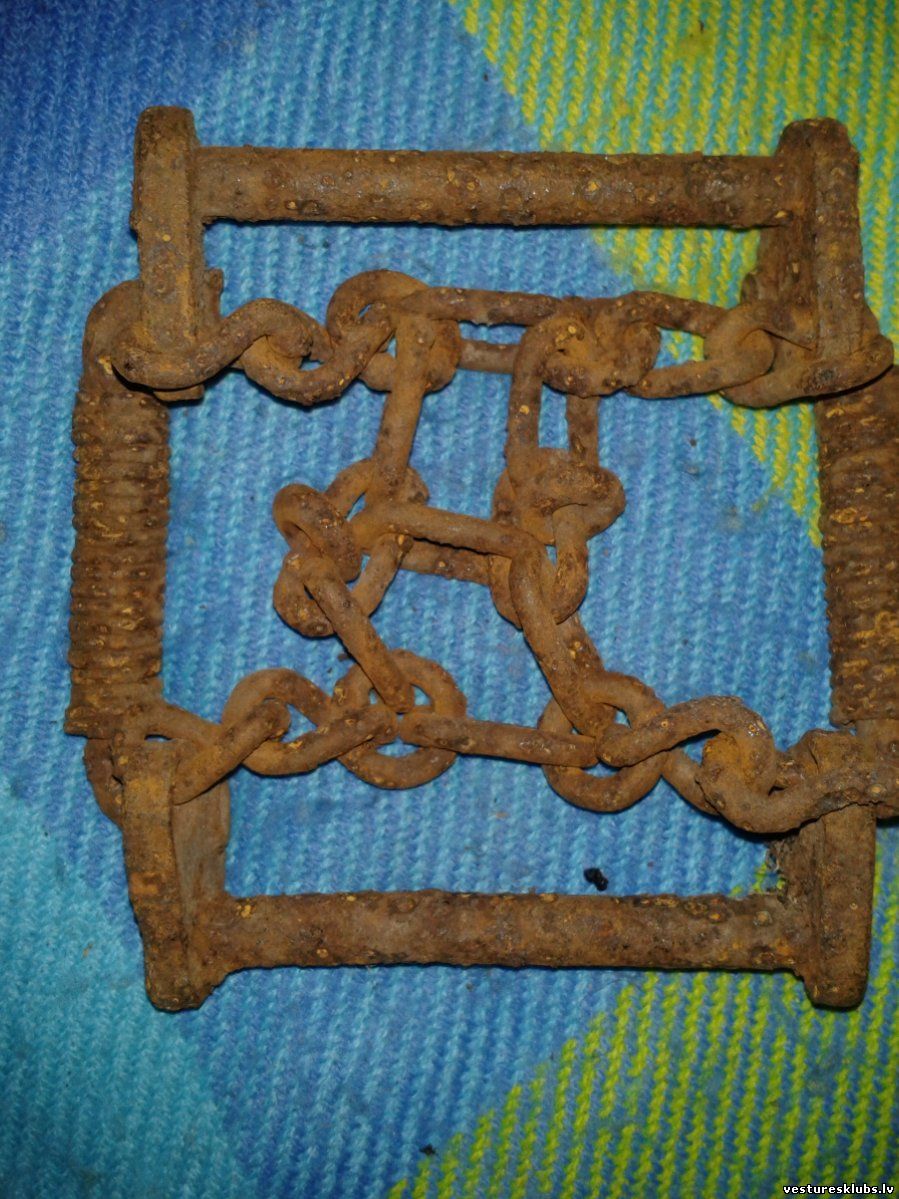

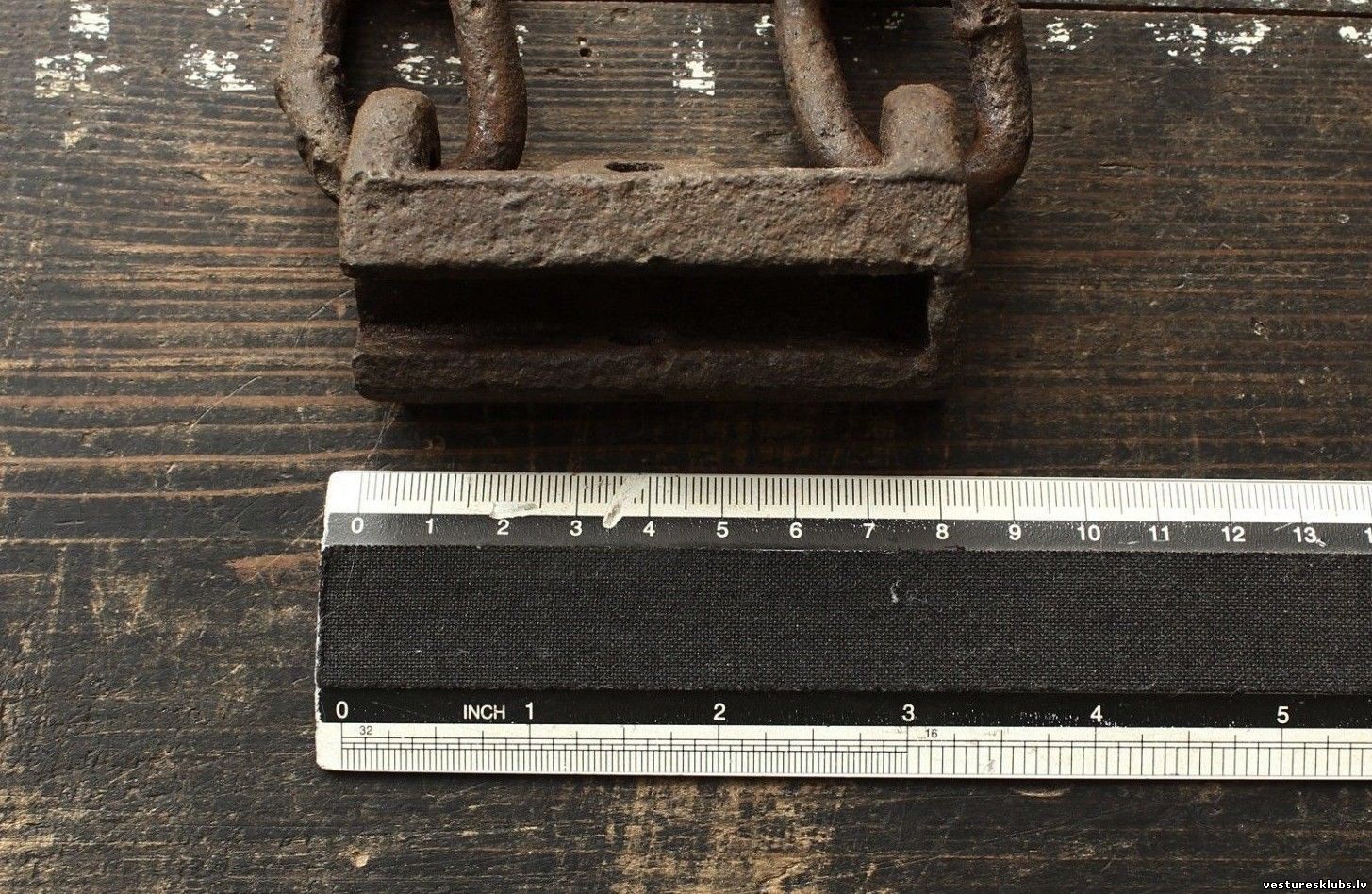

Par šīm ķēdēm neesmu drošs, ka tās nepieder Kettenkrad (Sd.Kfz. 2)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Decembrī.2018, 07:51 | Komentāri # 128
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Leichter Zugkraftwagen 3 t

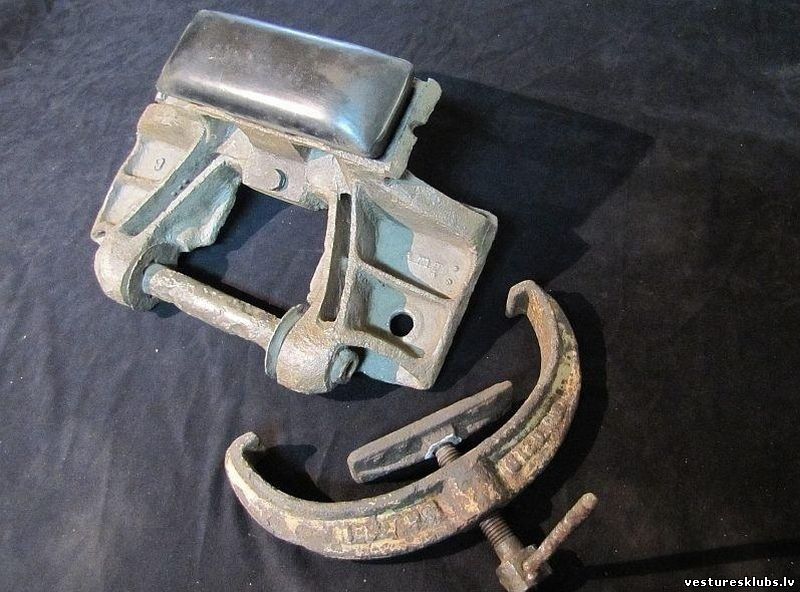

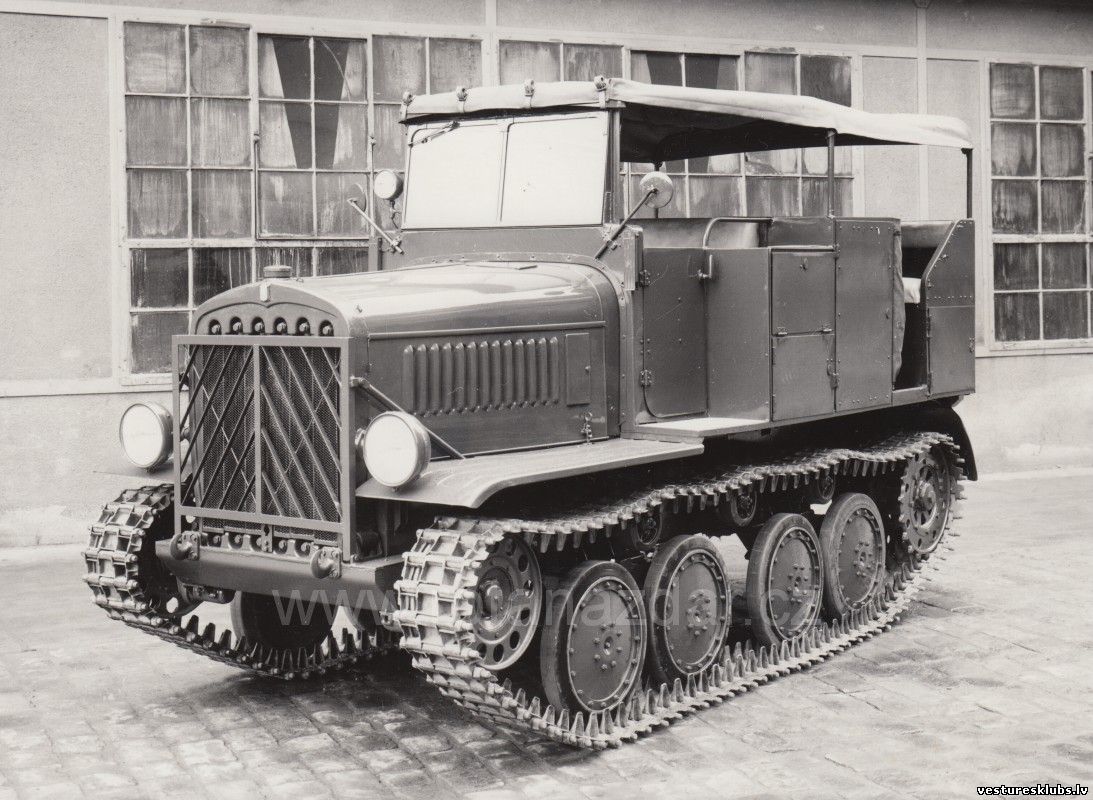

Mittlerer Zugkraftwagen 5 t

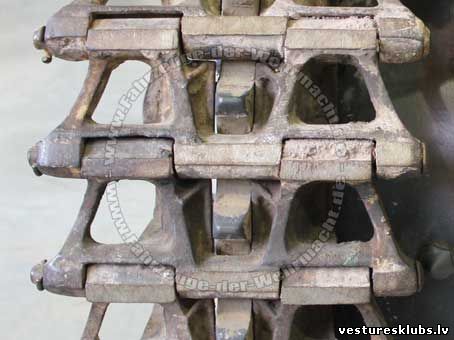

Būtībā ķēžu izmērs bija pieskaņots gumijas uzliku izmēram. Par cik šā izmēra kāpurķēdēm gumijas uzlikas vienā variantā W 302 bija identiskas, tad arī ķēdes varēja izmantot abiem visurgājējiem.

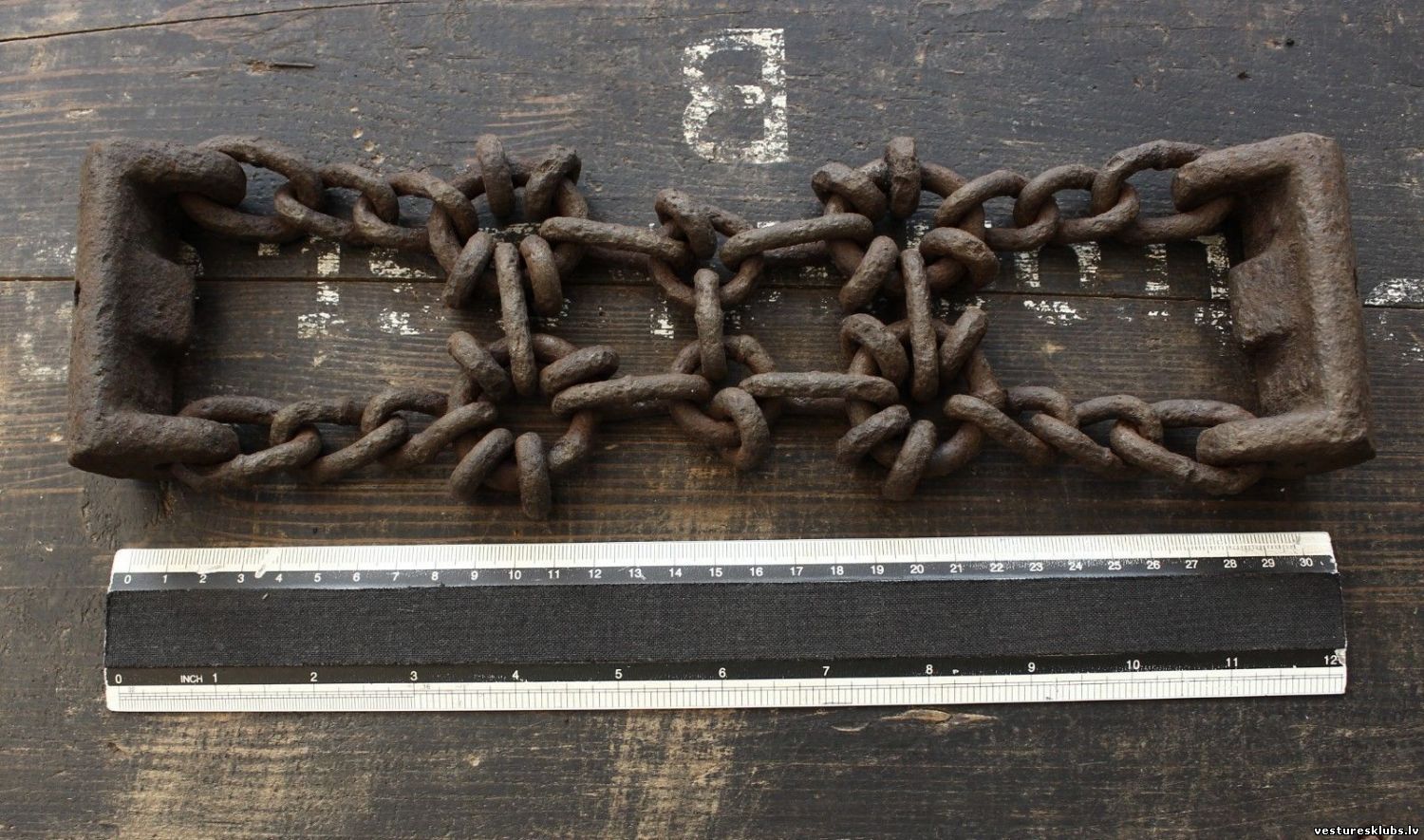

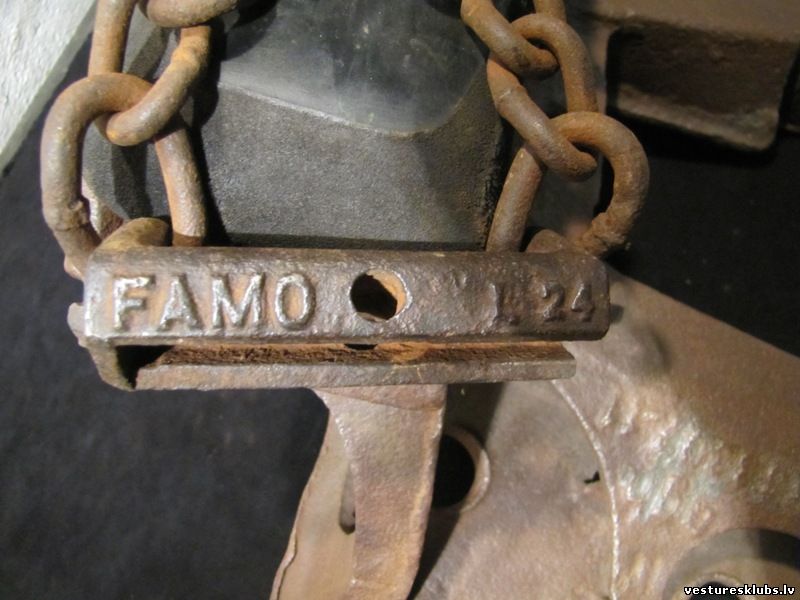

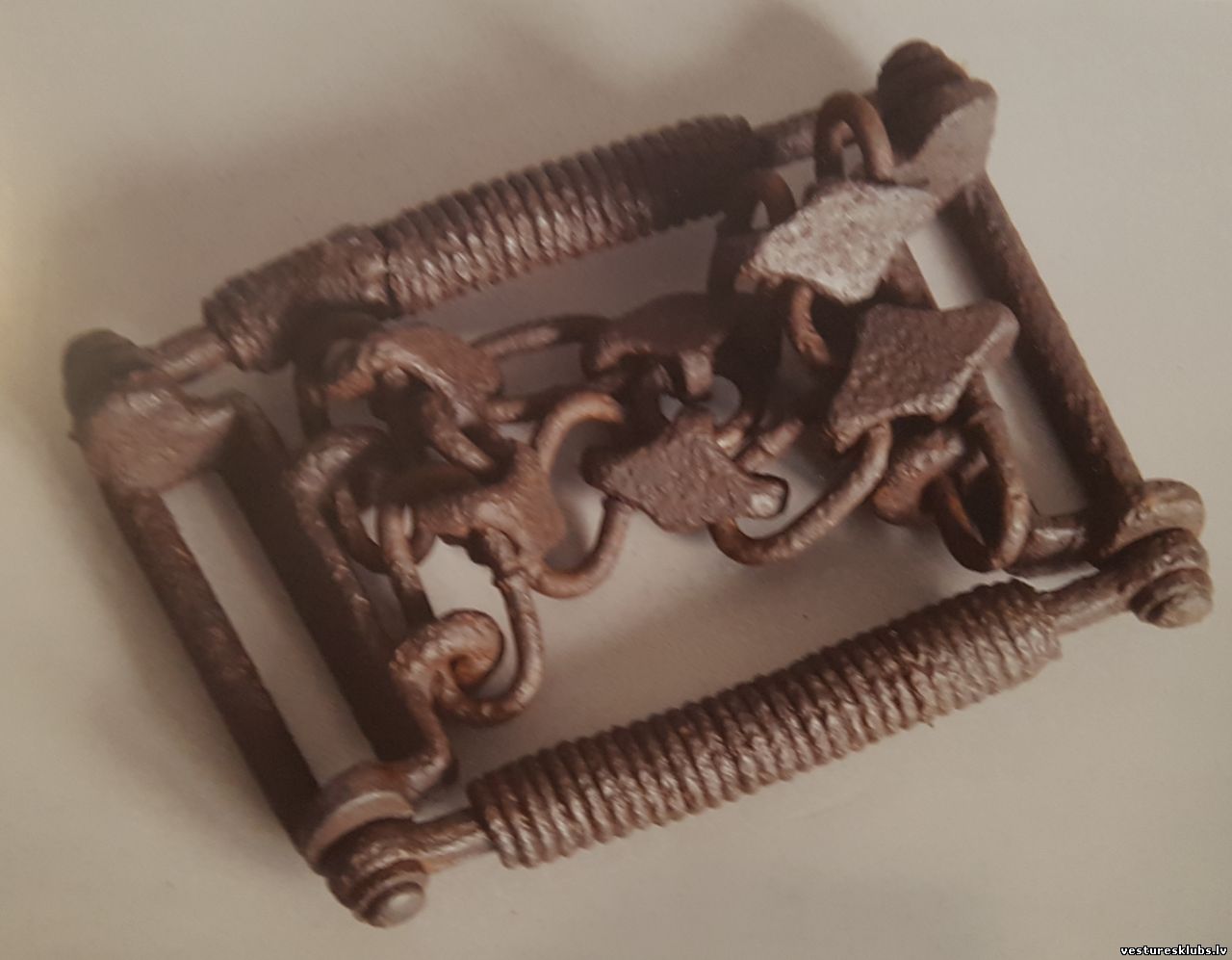

Ķēdes ar atsperēm:

1. variants
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Decembrī.2018, 13:20 | Komentāri # 129
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. variants
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Decembrī.2018, 13:54 | Komentāri # 130
Stāstnieks

Komentāri: 12294
 Izgājis

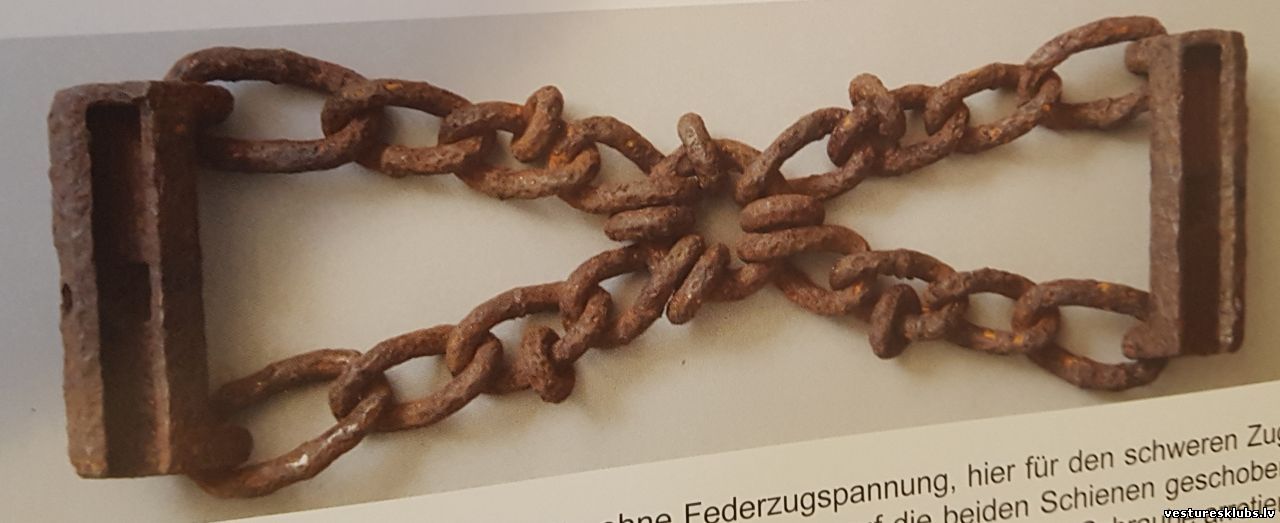

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Ķēdes bez atsperēm

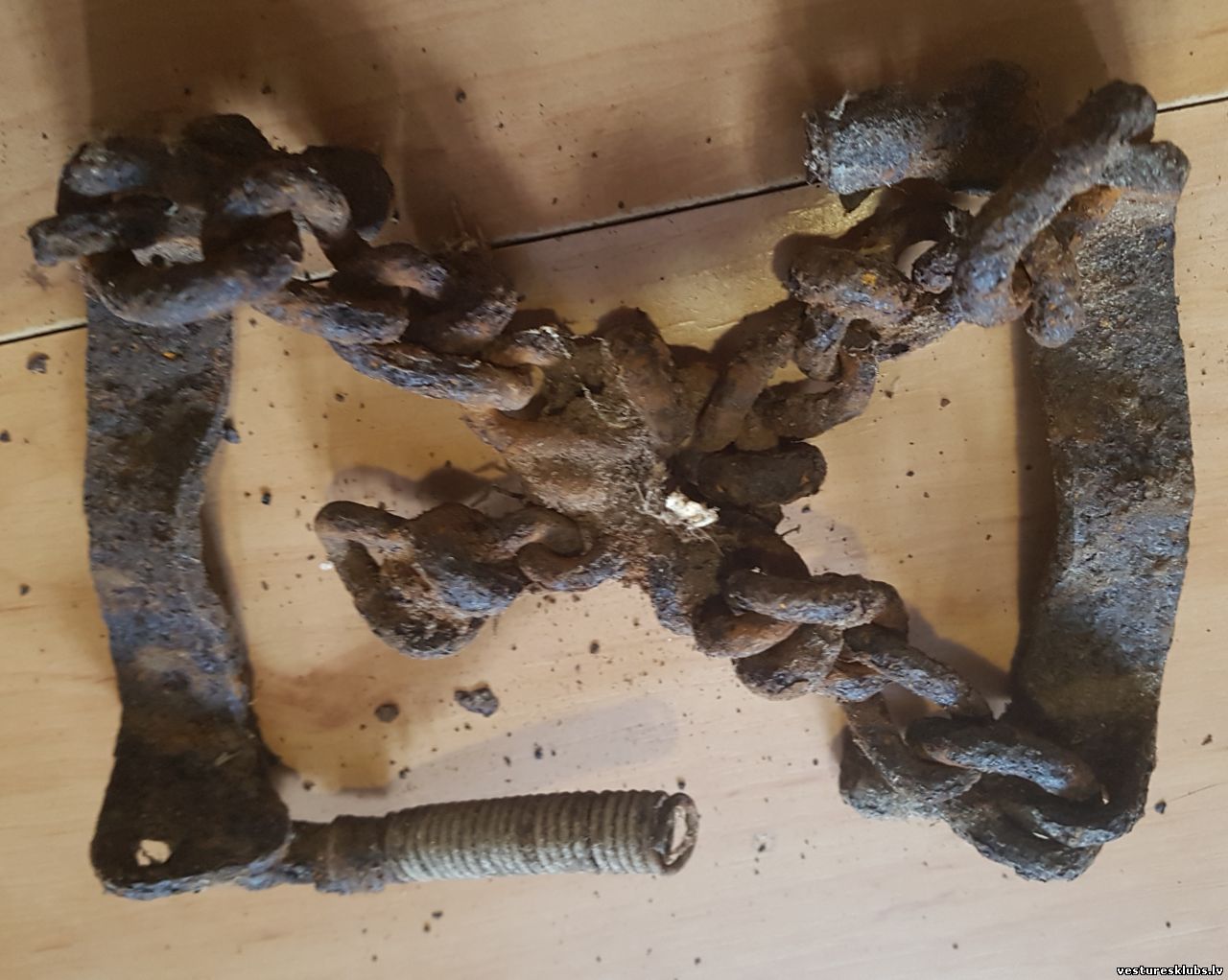

Ar šīm ķēdēm ir sarežģītāk. Tās atšķīrās pēc to fiksācijas vietas.

Leichter Zugkraftwagen 3 t

Šim visurgājējam ķēdes fiksējās sānos.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 30.Decembrī.2018, 17:57 | Komentāri # 131
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mittlerer Zugkraftwagen 5 t

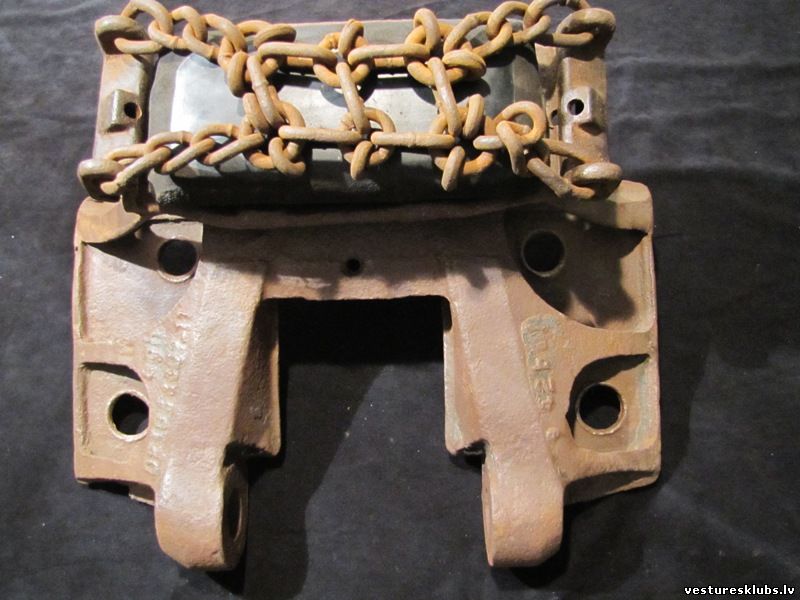

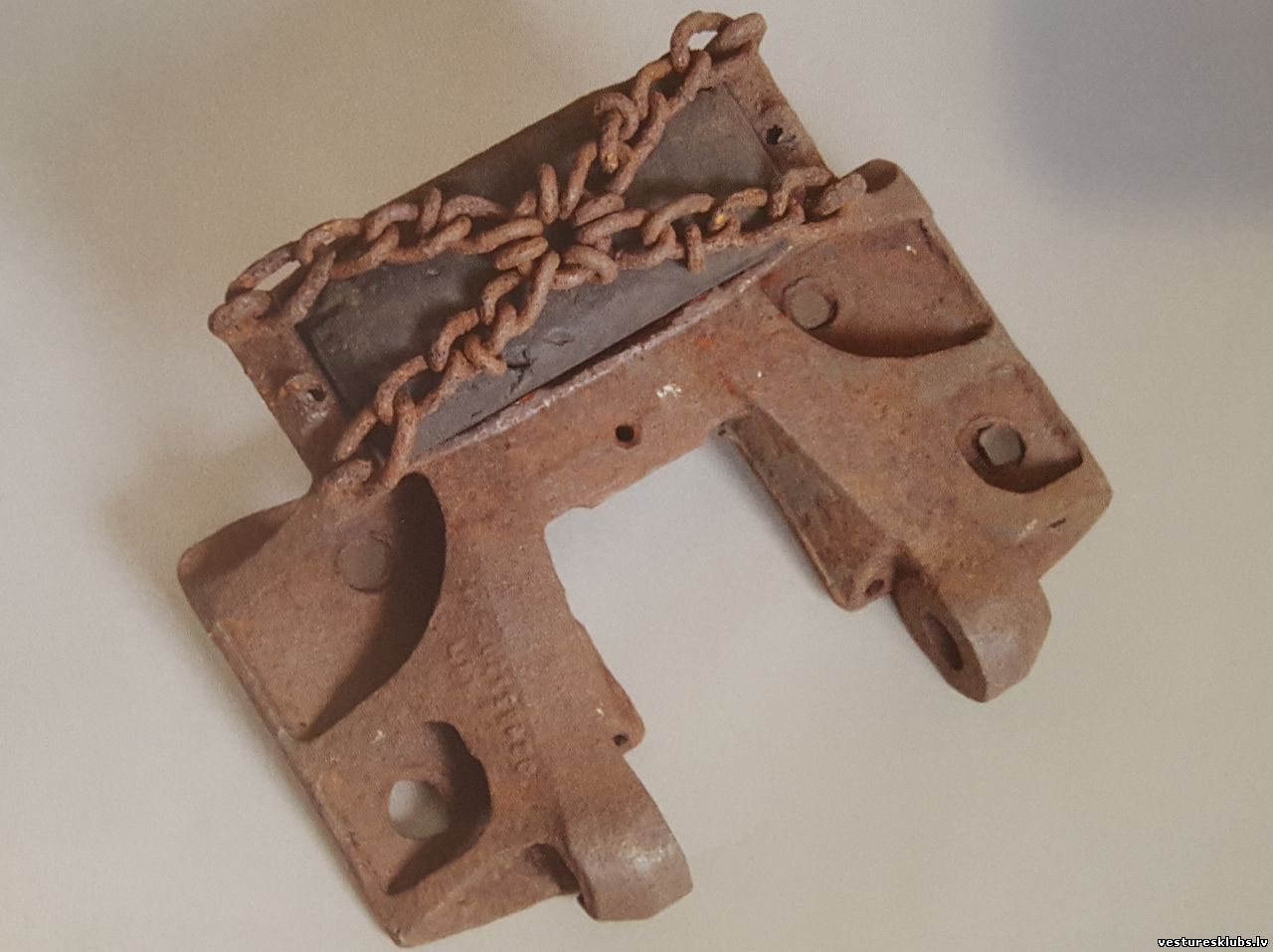

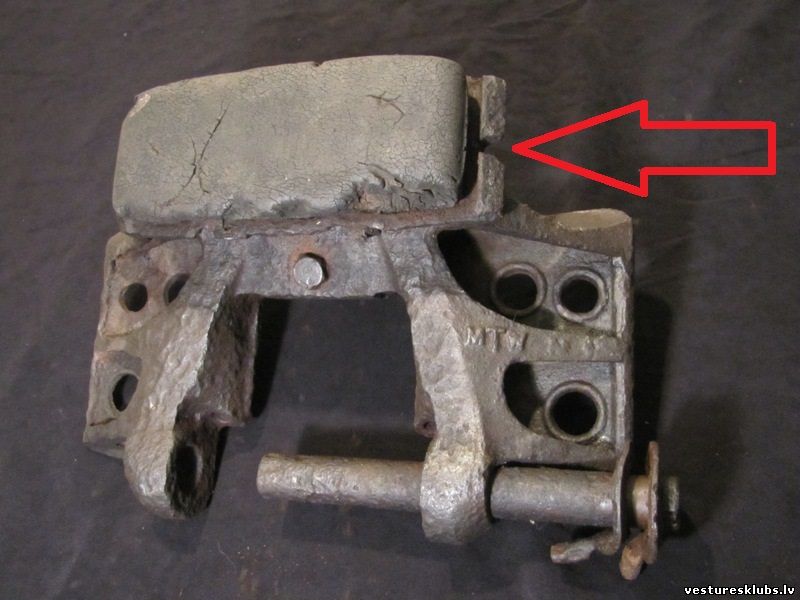

Šīm kāpurķēdēm pretslīdes ķēžu stiprinājums fiksējās pa vidu. Tam bija paredzēta speciāla grope.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Decembrī.2018, 08:09 | Komentāri # 132
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Mittlerer Zugkraftwagen 8 t

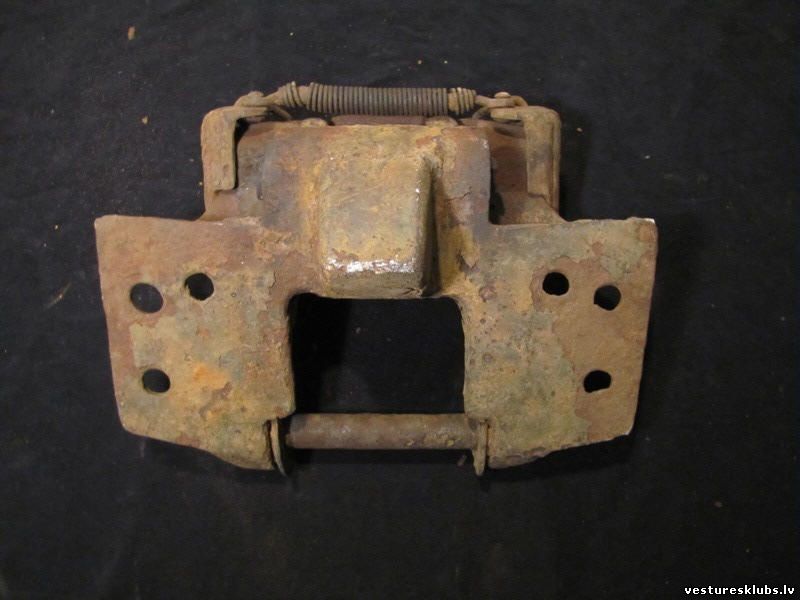

1. variants - ķēdes ar atsperēm

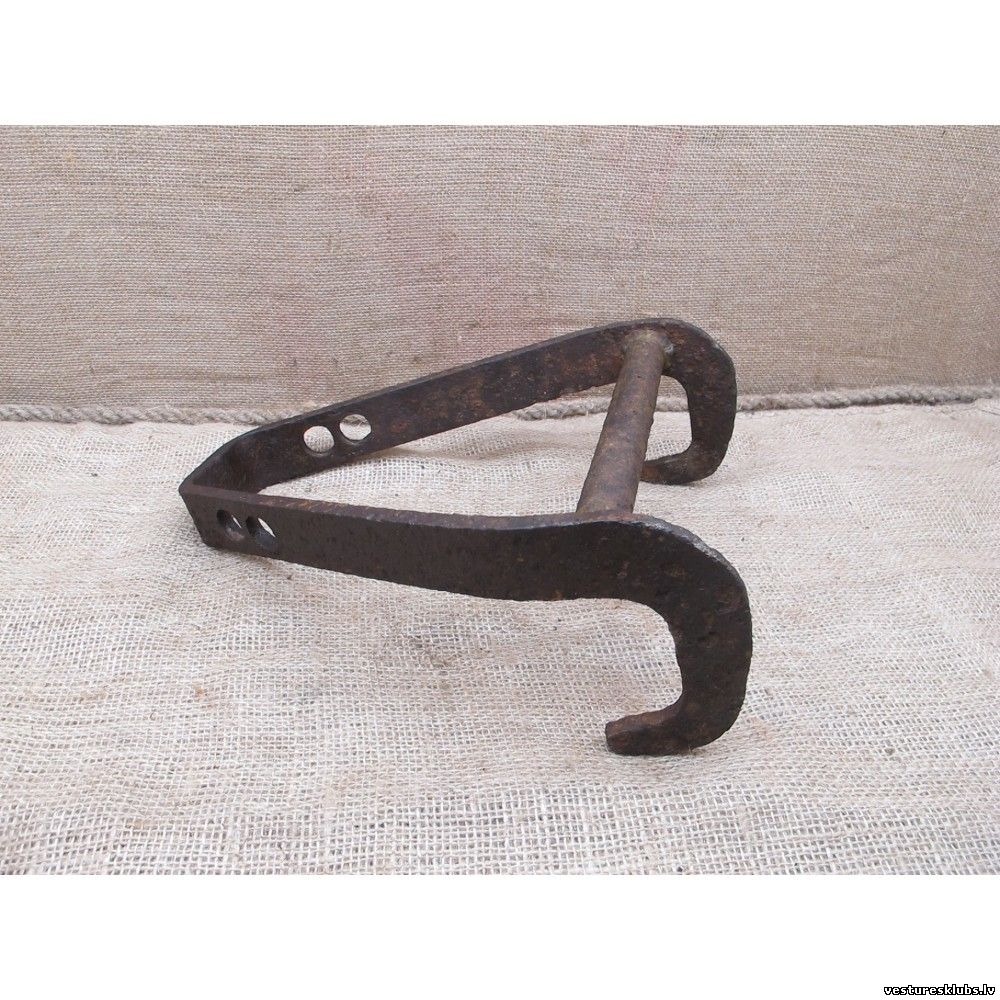

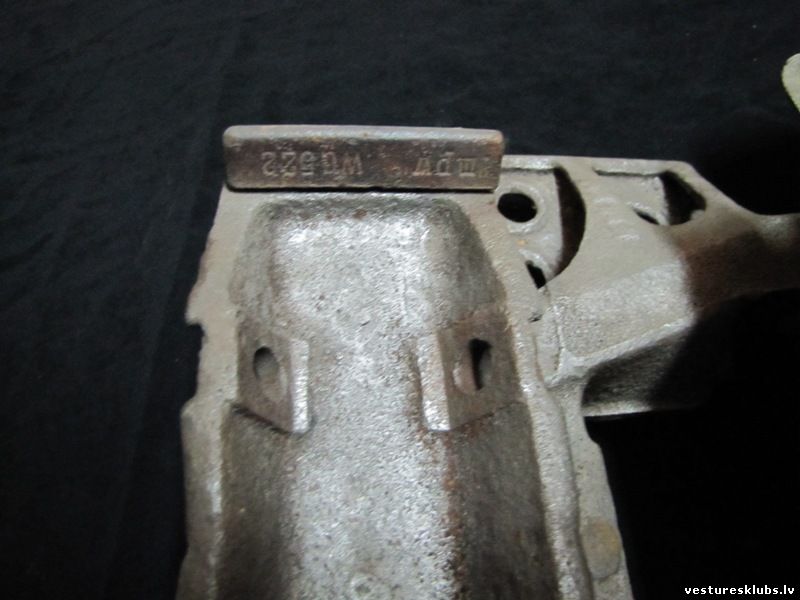

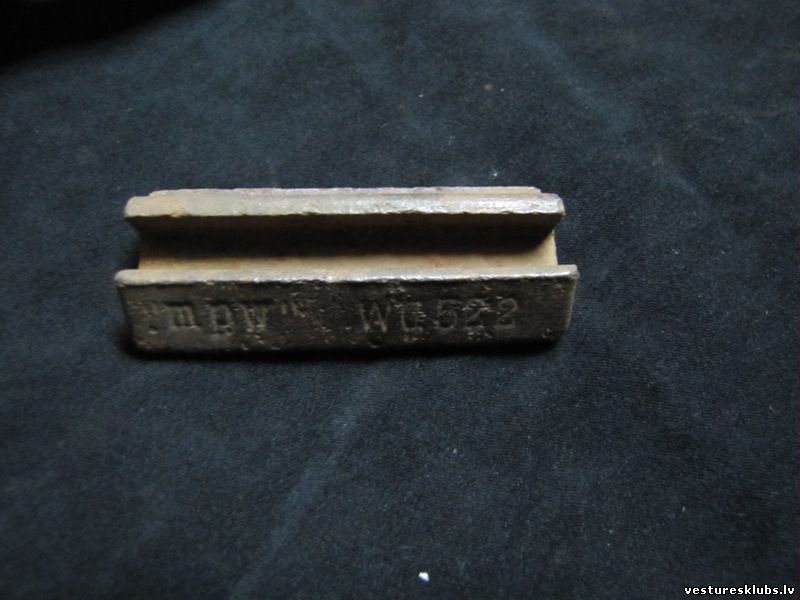

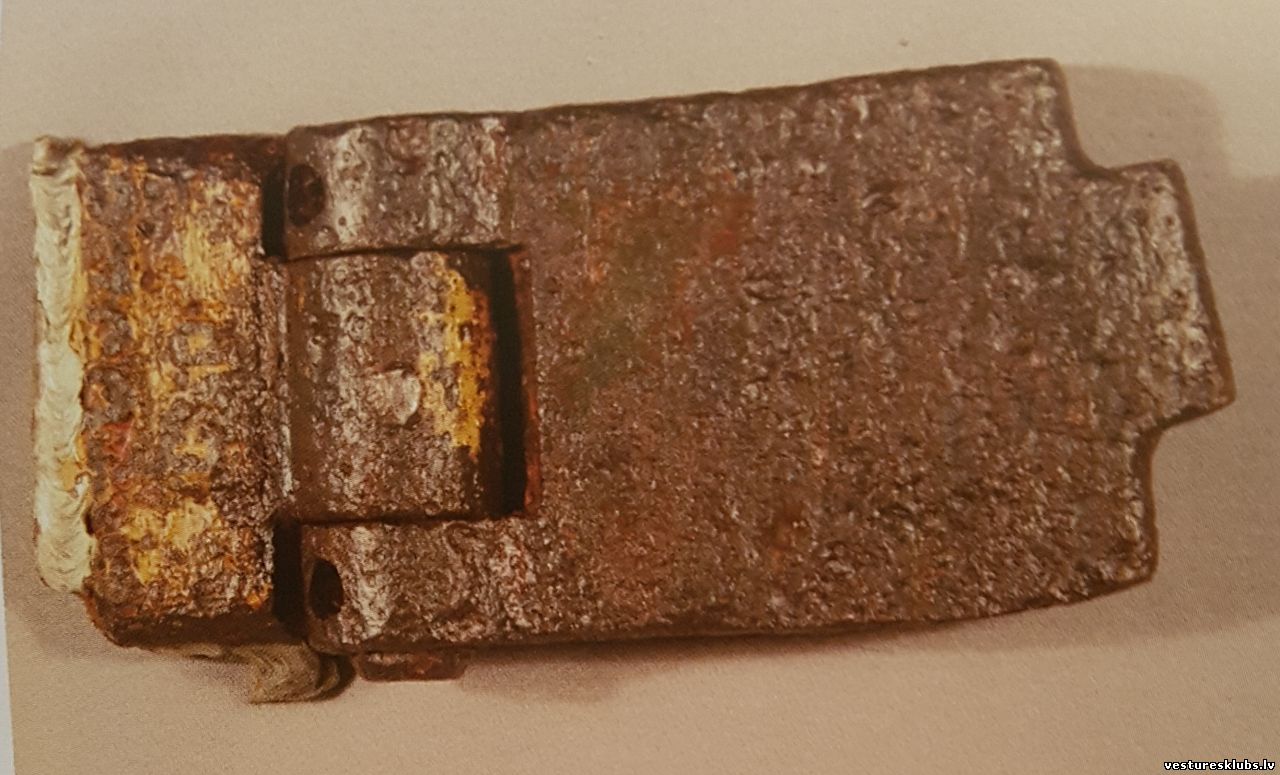

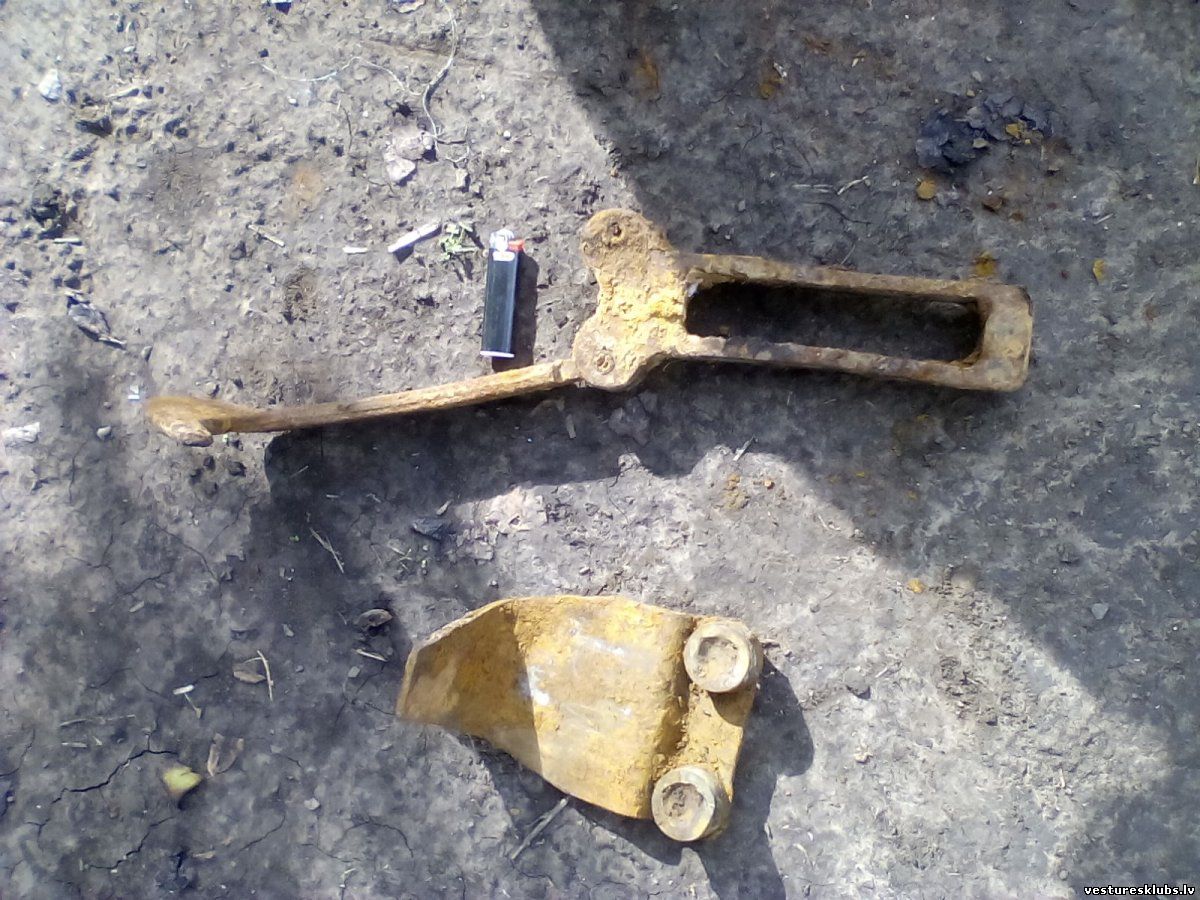

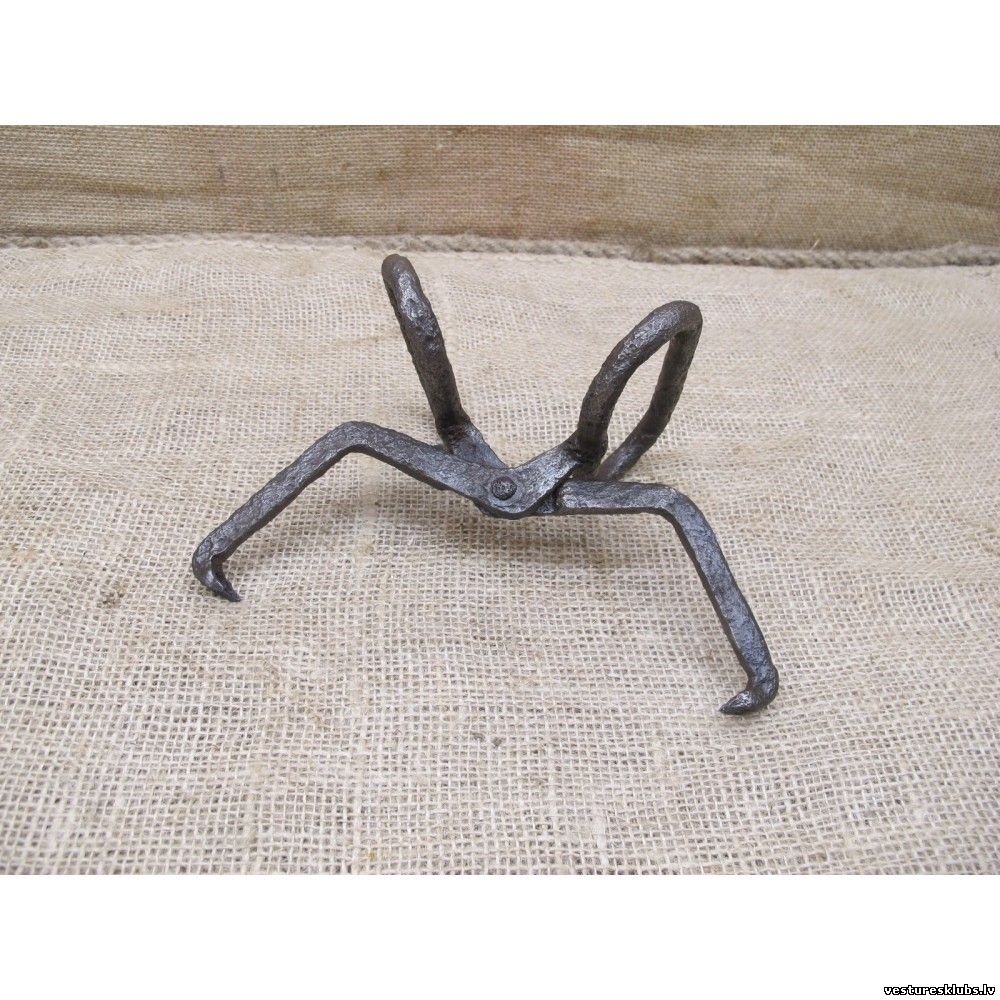

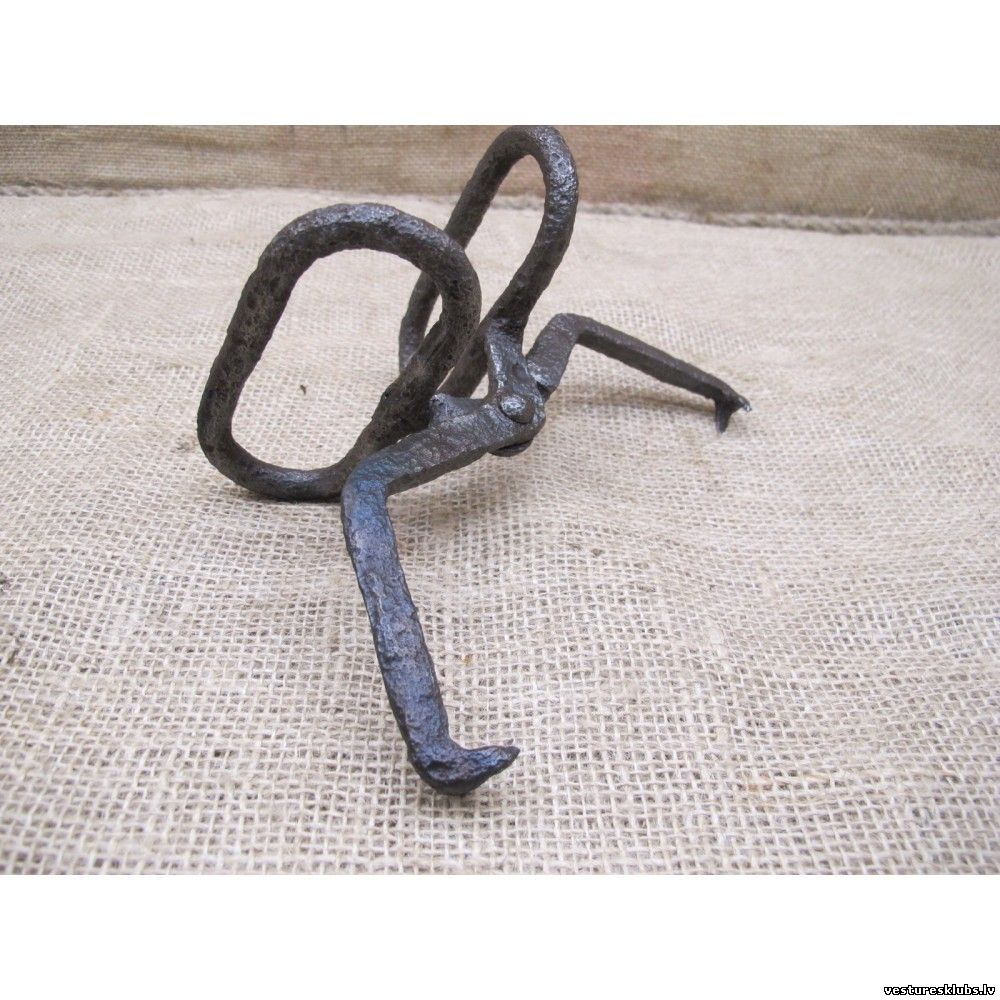

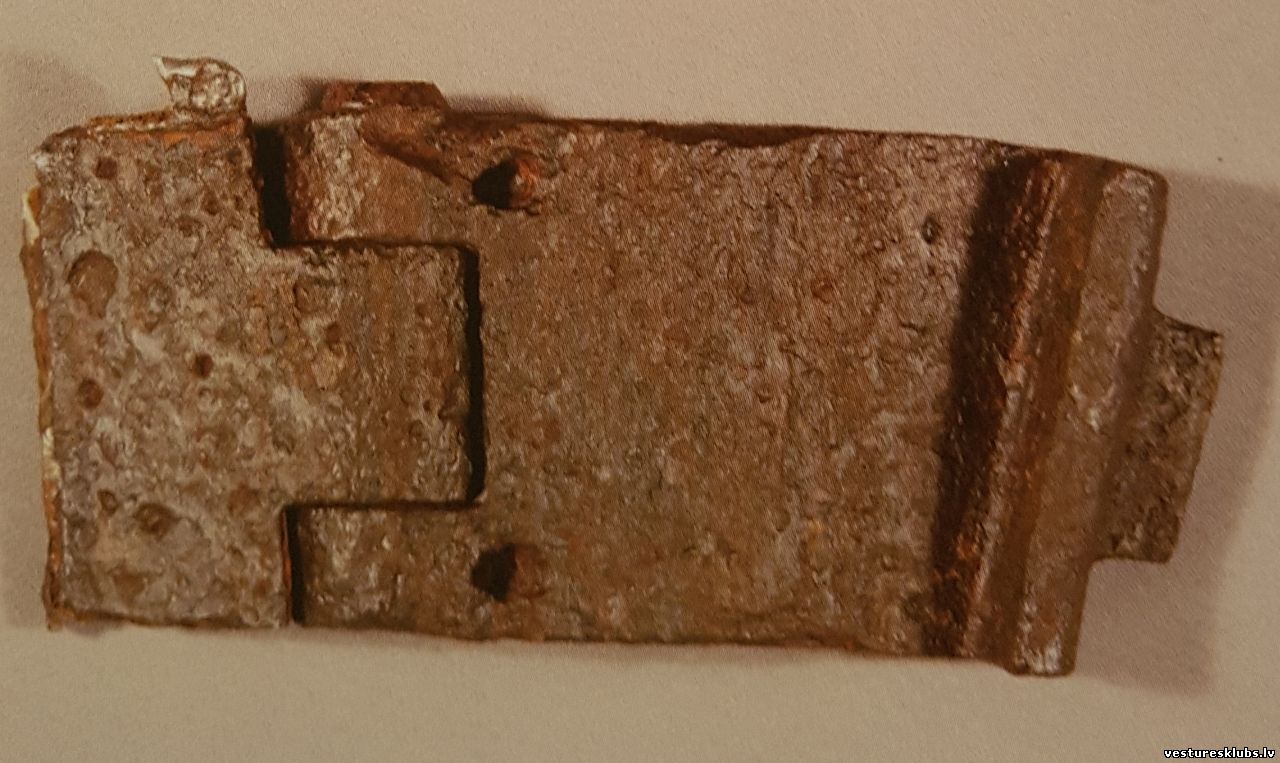

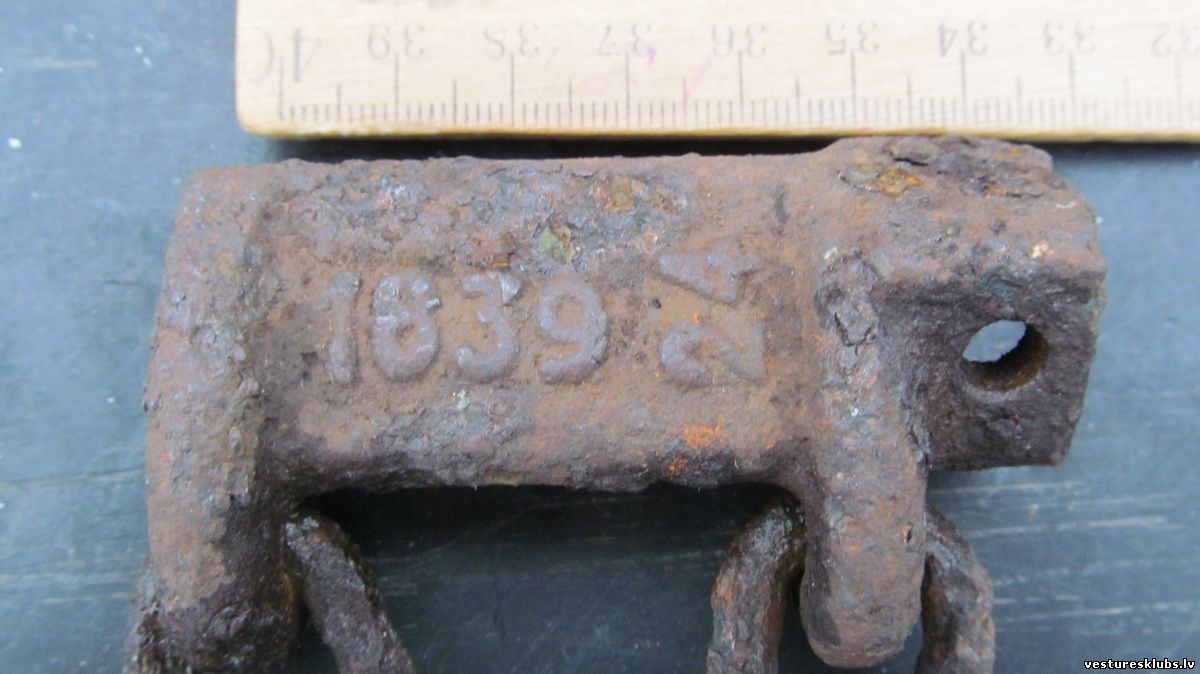

To stiprināšanai izmantoja šādas metāla uzlikas:



P.S. Grāmatas "Panzerketten" autors apgalvo, ka šis variants bijis piemērots arī Schwerer Zugkraftwagen 12 t kāpurķēdēm.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Decembrī.2018, 08:15 | Komentāri # 133
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. variants
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Decembrī.2018, 08:17 | Komentāri # 134
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. variants
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Decembrī.2018, 08:21 | Komentāri # 135
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Schwerer Zugkraftwagen 12 t
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Decembrī.2018, 08:54 | Komentāri # 136
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Schwerer Zugkraftwagen 18 t

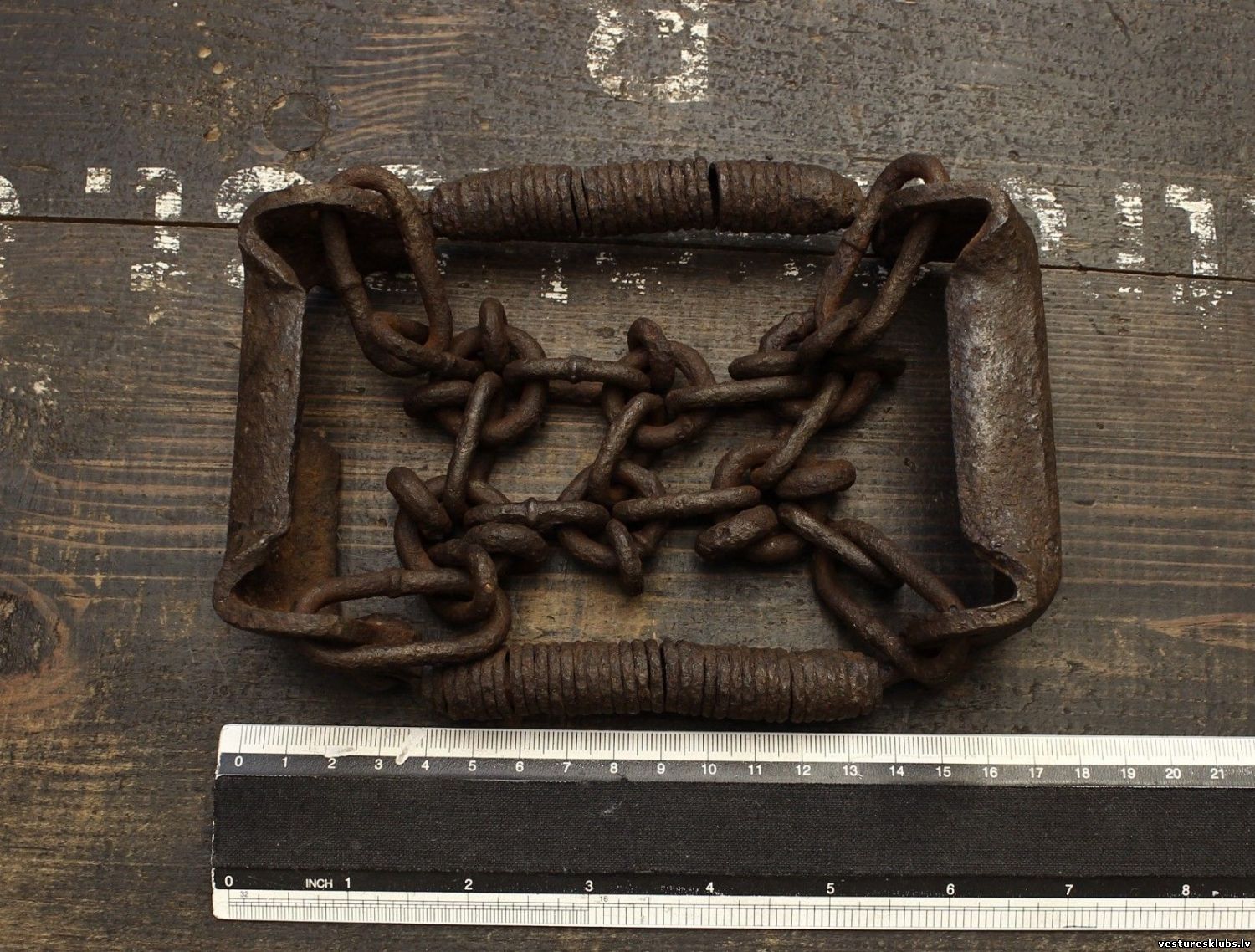

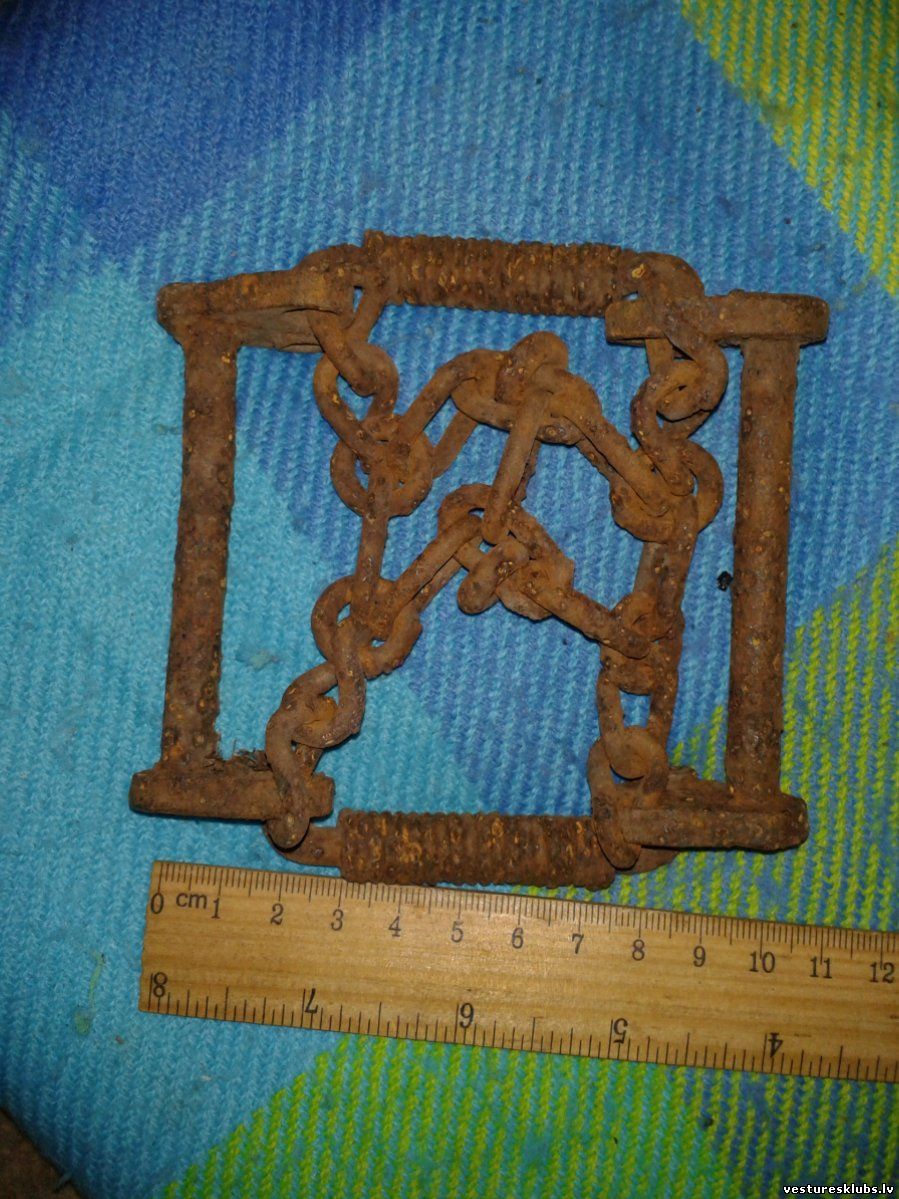

1. variants



Par izmēriem informācijas pagaidām nav...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 31.Decembrī.2018, 14:48 | Komentāri # 137
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. variants
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Janvārī.2019, 08:43 | Komentāri # 138
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Pielikums

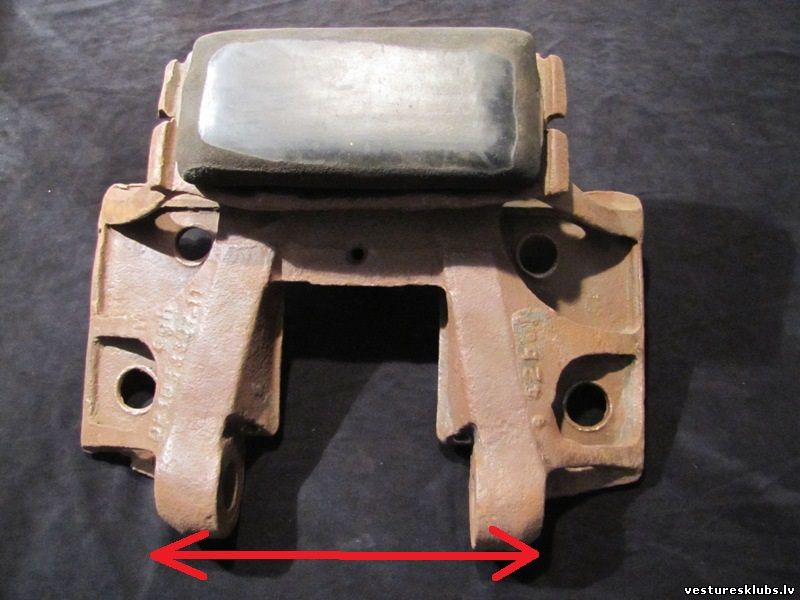

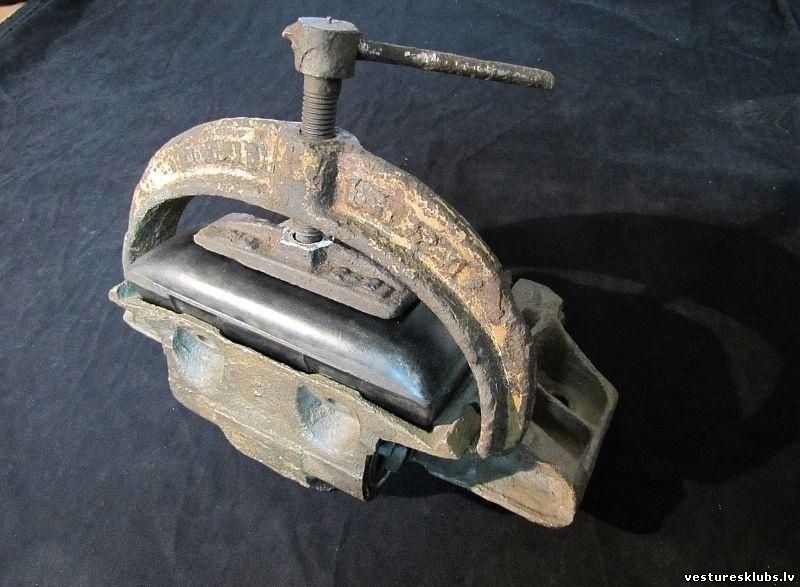

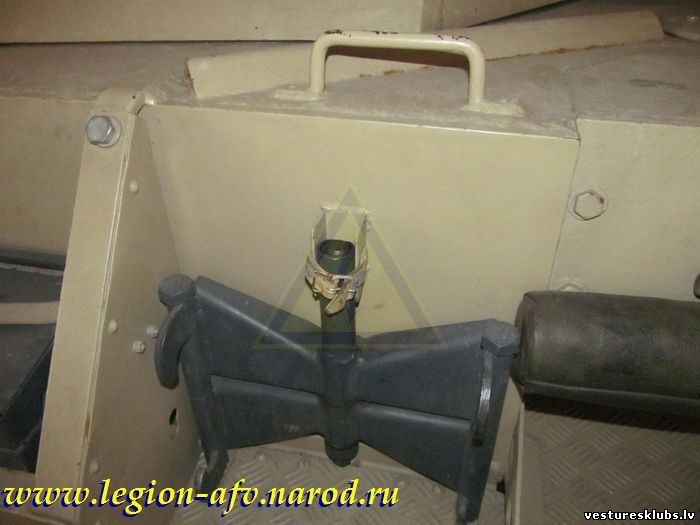

Spiede gumijas uzliku iespiešanai:

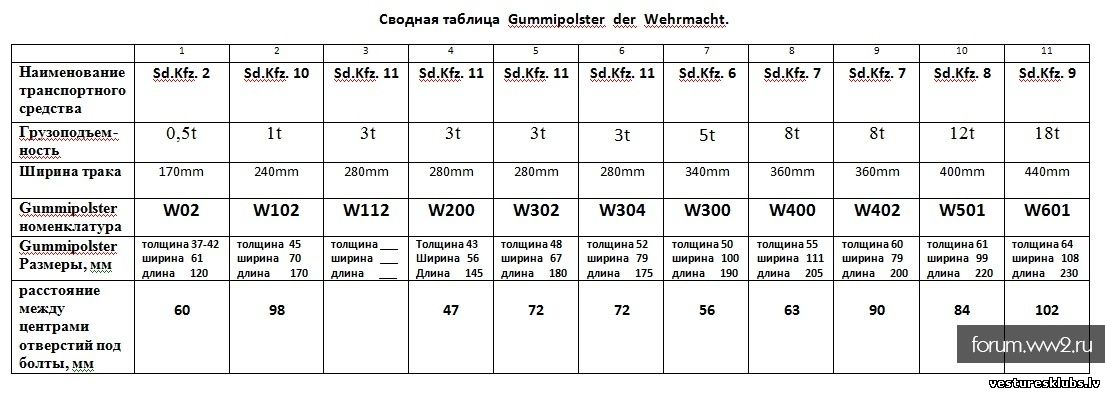

Tabula ar gumijas uzliku izmēriem:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Janvārī.2019, 08:52 | Komentāri # 139
Stāstnieks

Komentāri: 12294
 Izgājis

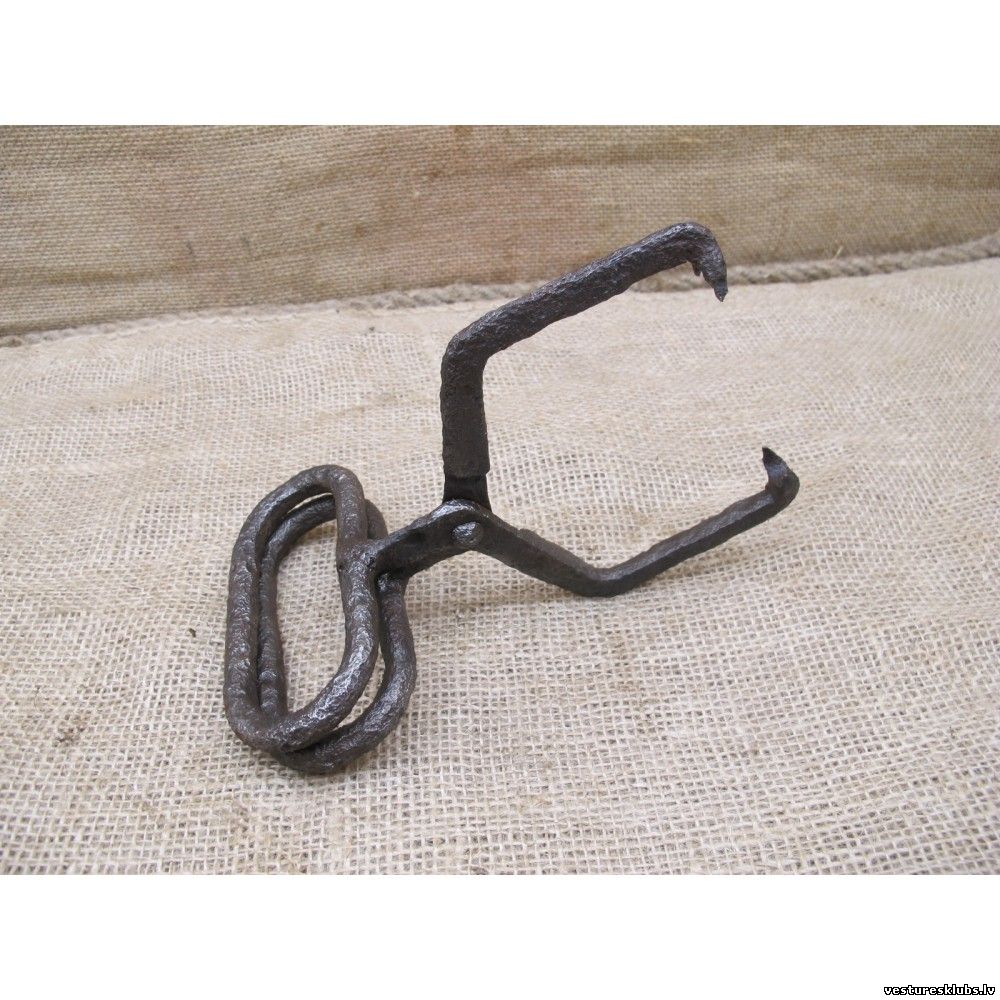

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		"Šķēres" pretslīdes ķēžu, ar atsperēm, uzvilkšanai uz gumijas uzlikām.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Janvārī.2019, 08:53 | Komentāri # 140
Stāstnieks

Komentāri: 12294
 Izgājis

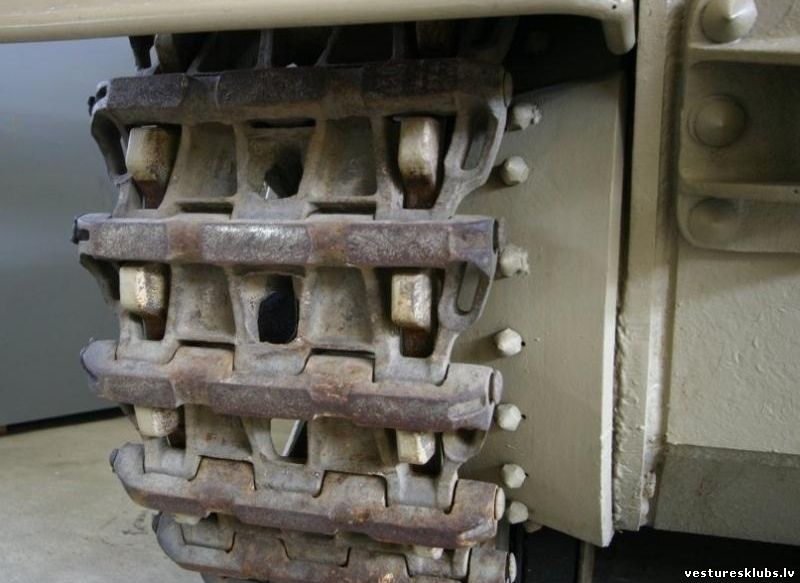

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen VI Tiger rezerves kāpurķēžu piestiprināšanas kronšteini, paredzēti ķēžu posmu stiprināšanai pie tanka torņa:

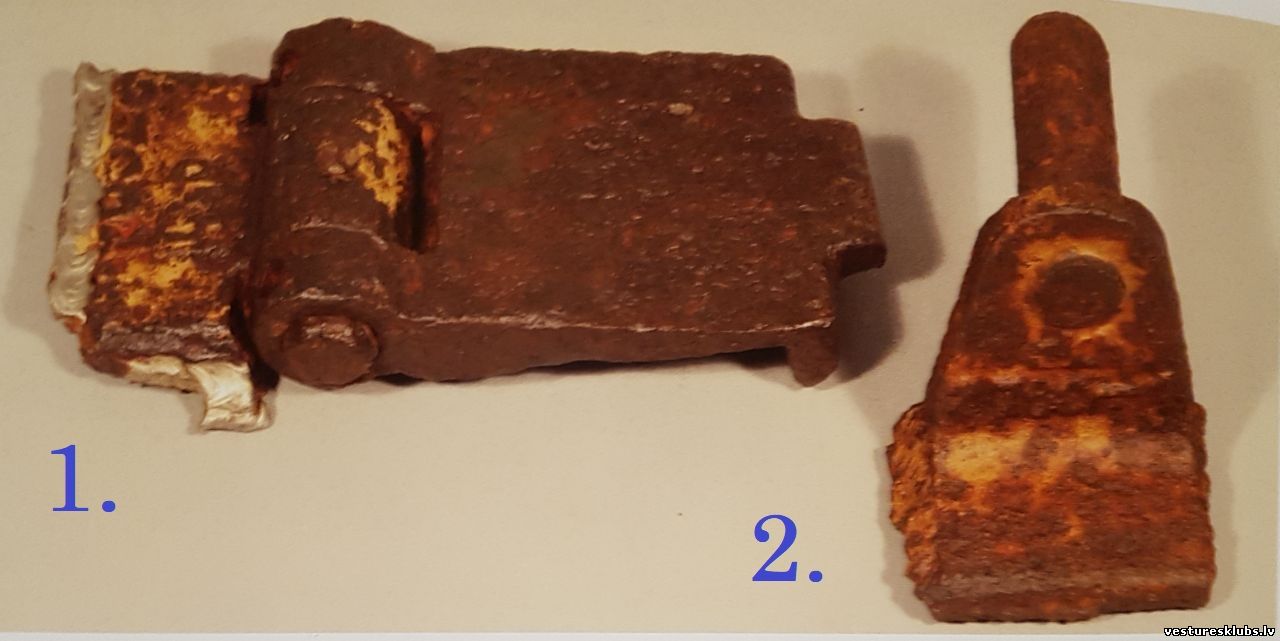

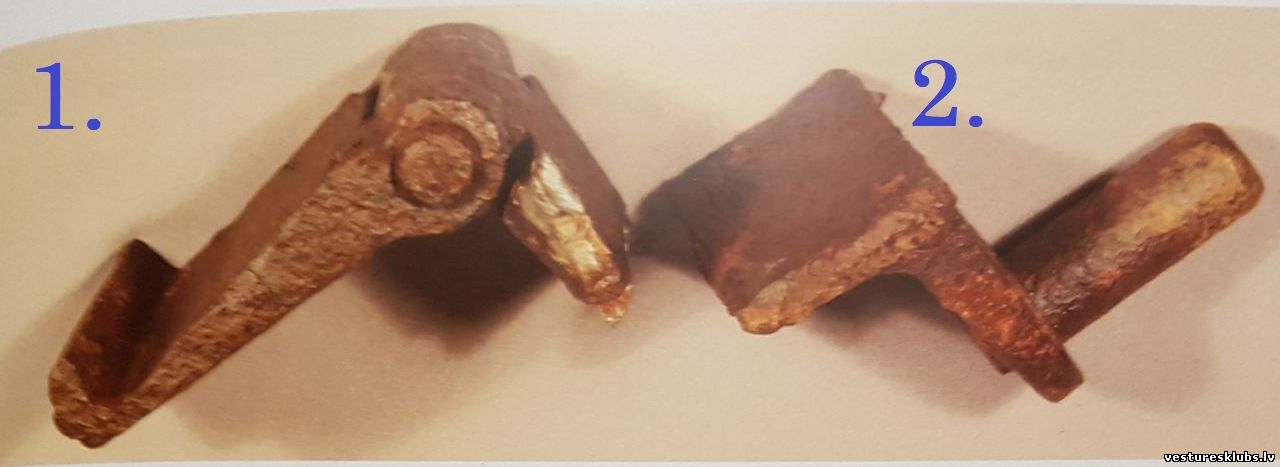

1. augšējais, 2. apakšējais



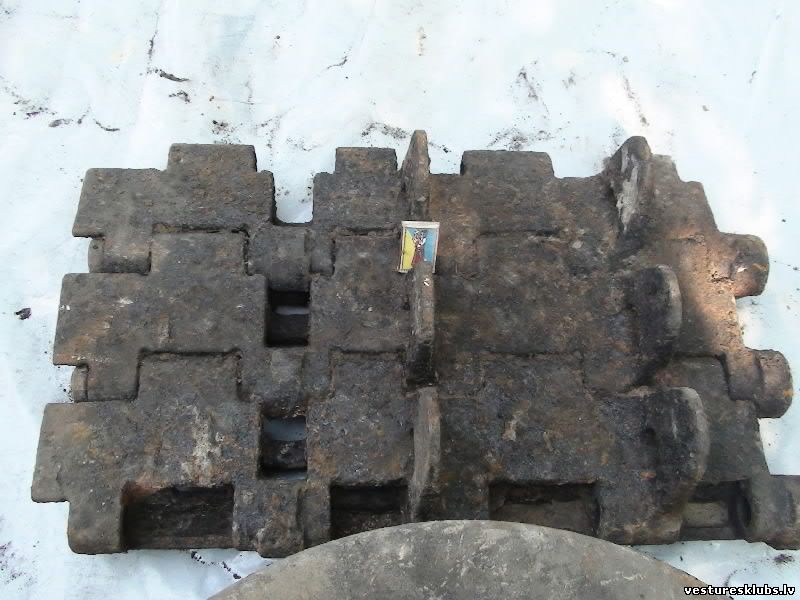

Apakšējais ar kāpurķēdes posmu
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 01.Janvārī.2019, 21:55 | Komentāri # 141
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Augšējais



Augšējais ar kāpurķēdes posmu
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 02.Janvārī.2019, 22:18 | Komentāri # 142
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 06:57 | Komentāri # 143
Stāstnieks

Komentāri: 12294
 Izgājis

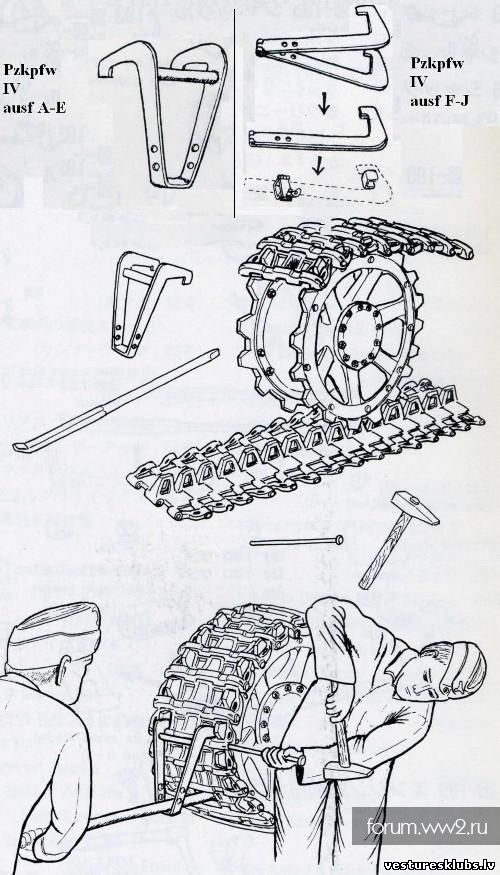

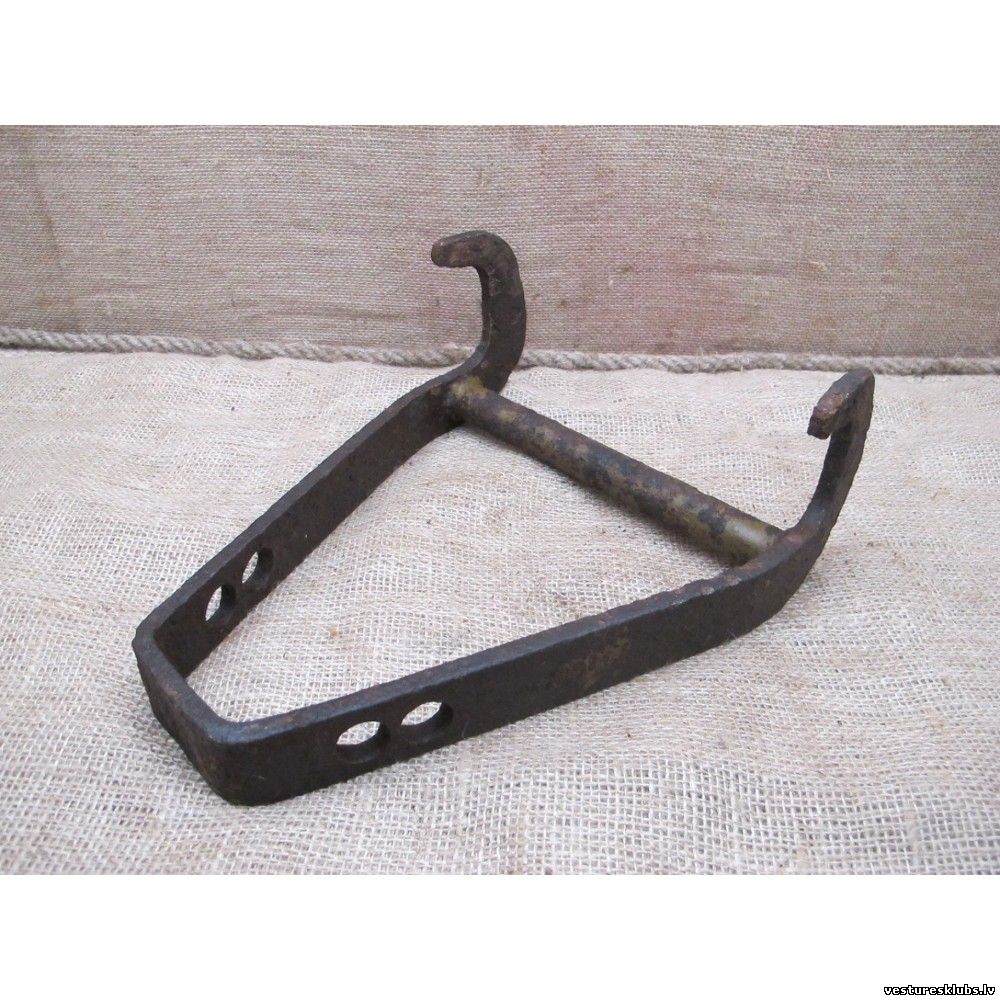

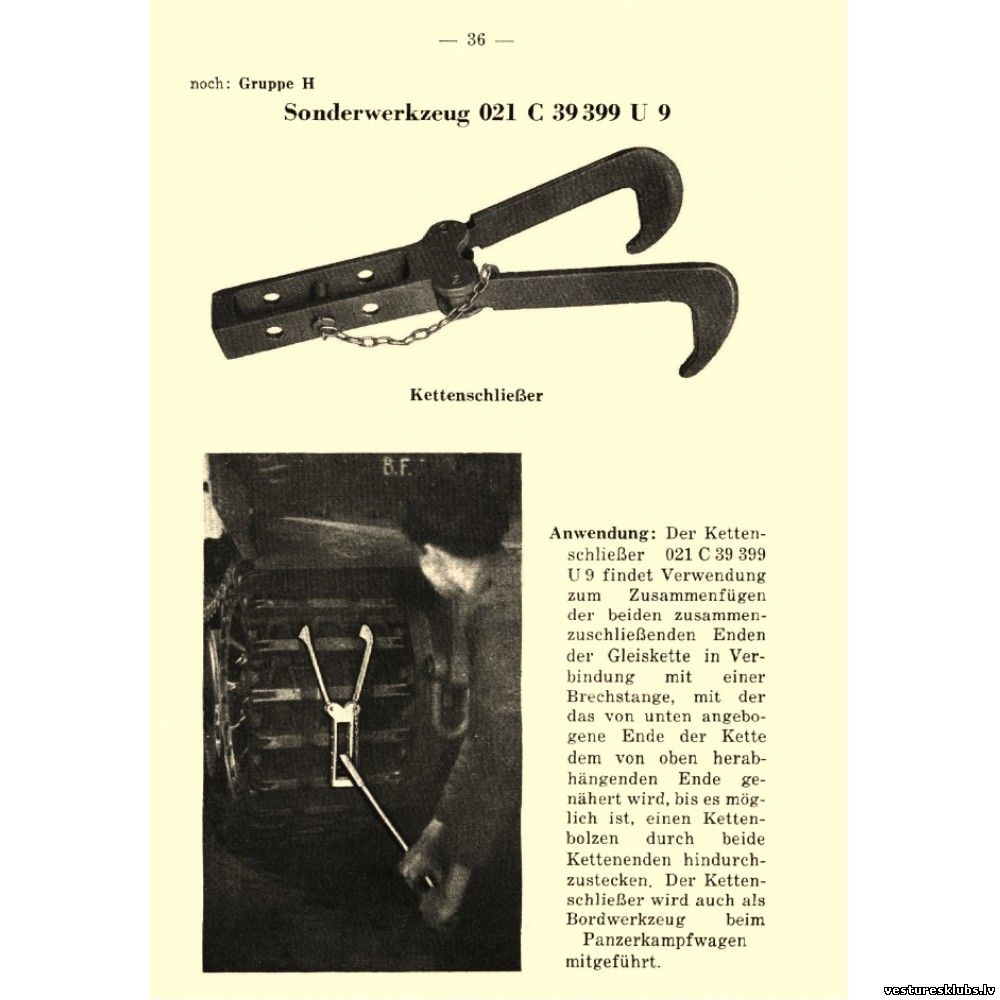

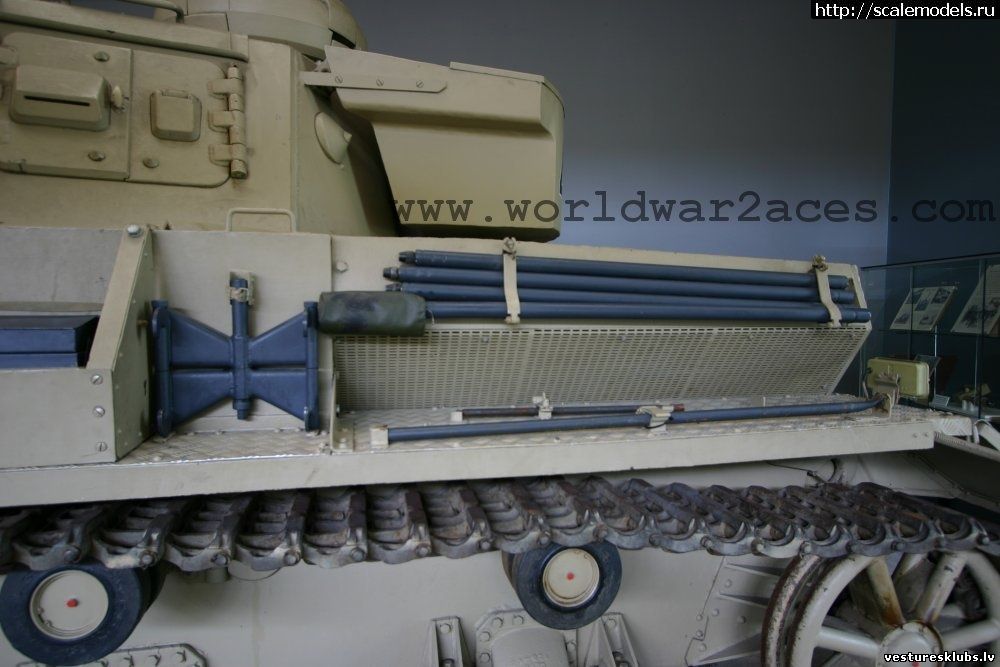

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen III un Panzerkampfwagen IV kāpurķēžu uzvelkamais āķis:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 07:56 | Komentāri # 144
Stāstnieks

Komentāri: 12294
 Izgājis

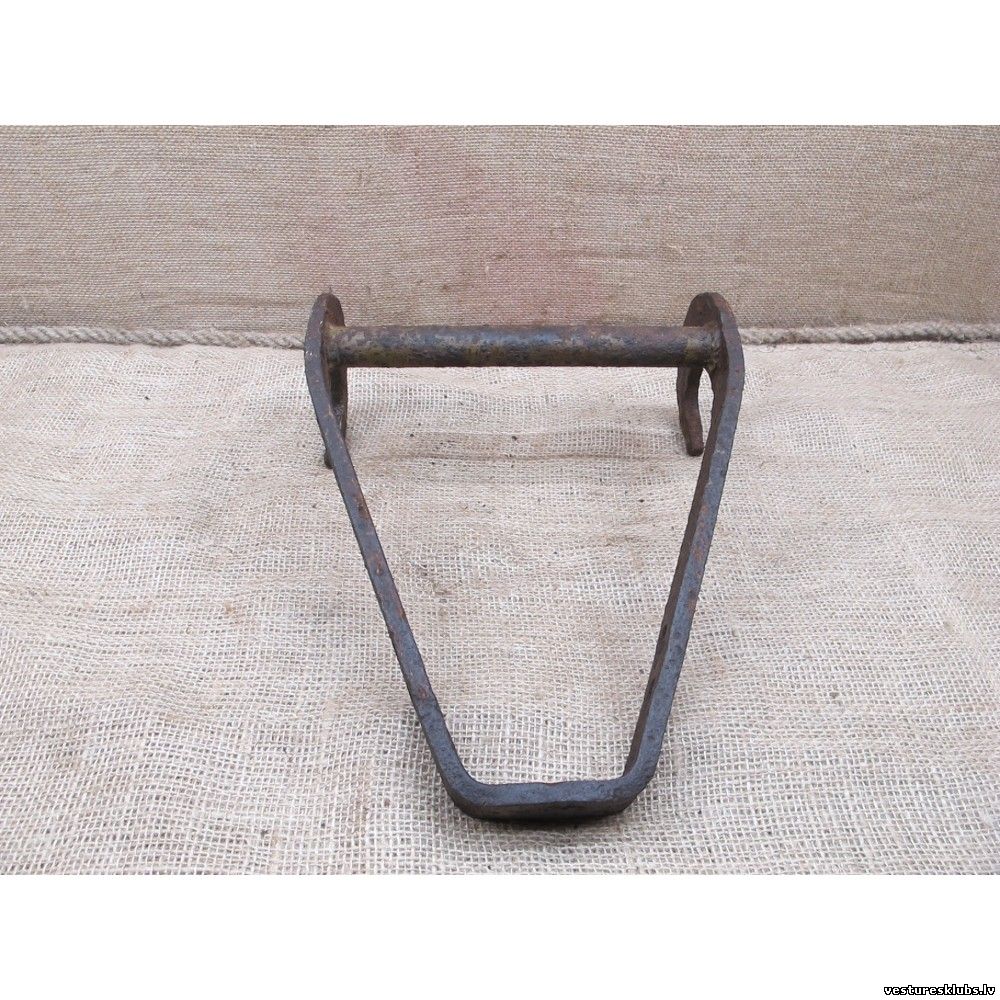

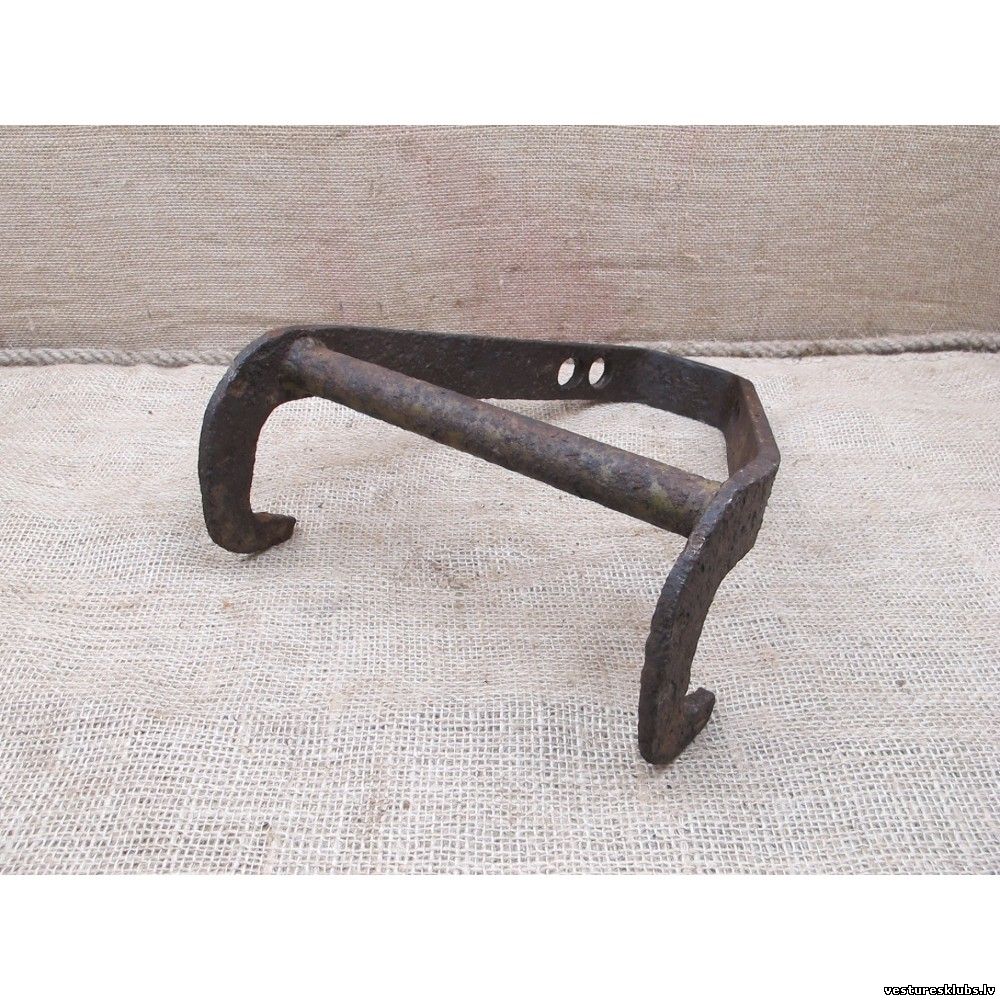

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Panzerkampfwagen III un Panzerkampfwagen IV kāpurķēžu uzvelkamie āķi (citi varianti):
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 08:24 | Komentāri # 145
Stāstnieks

Komentāri: 12294
 Izgājis

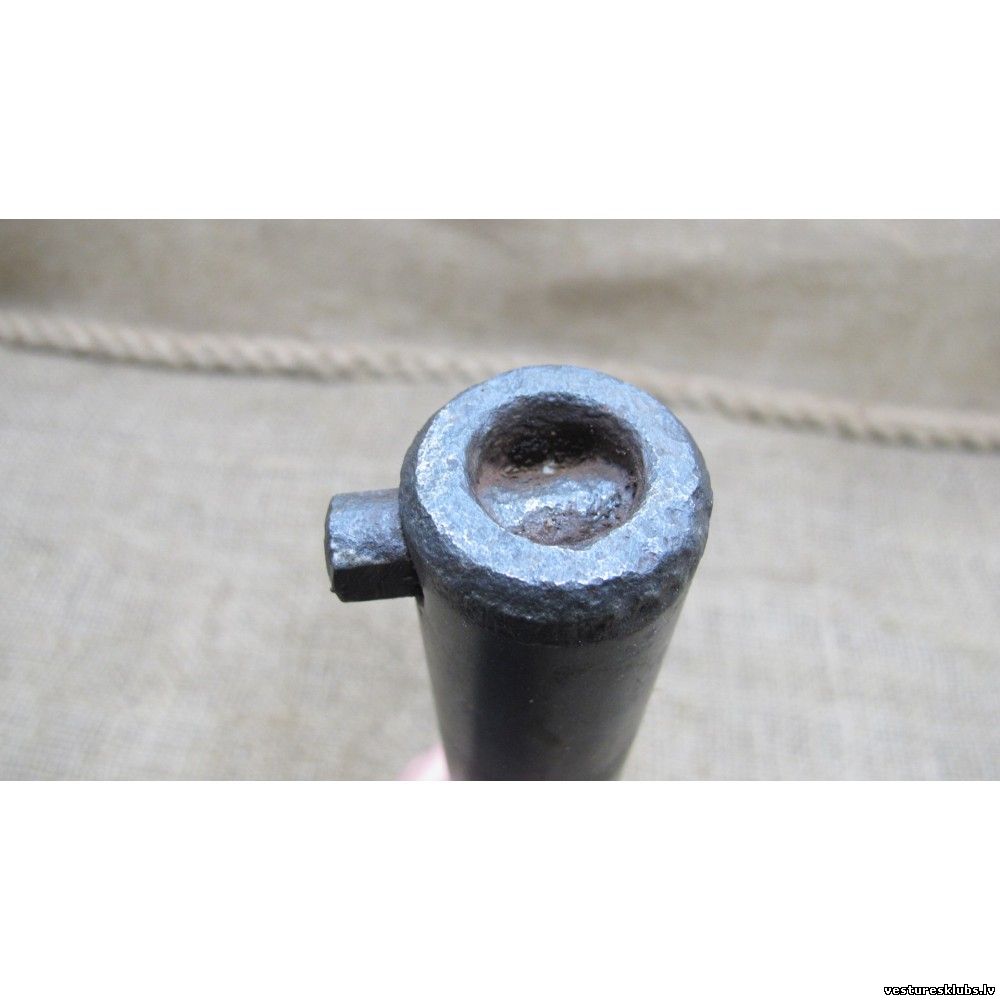

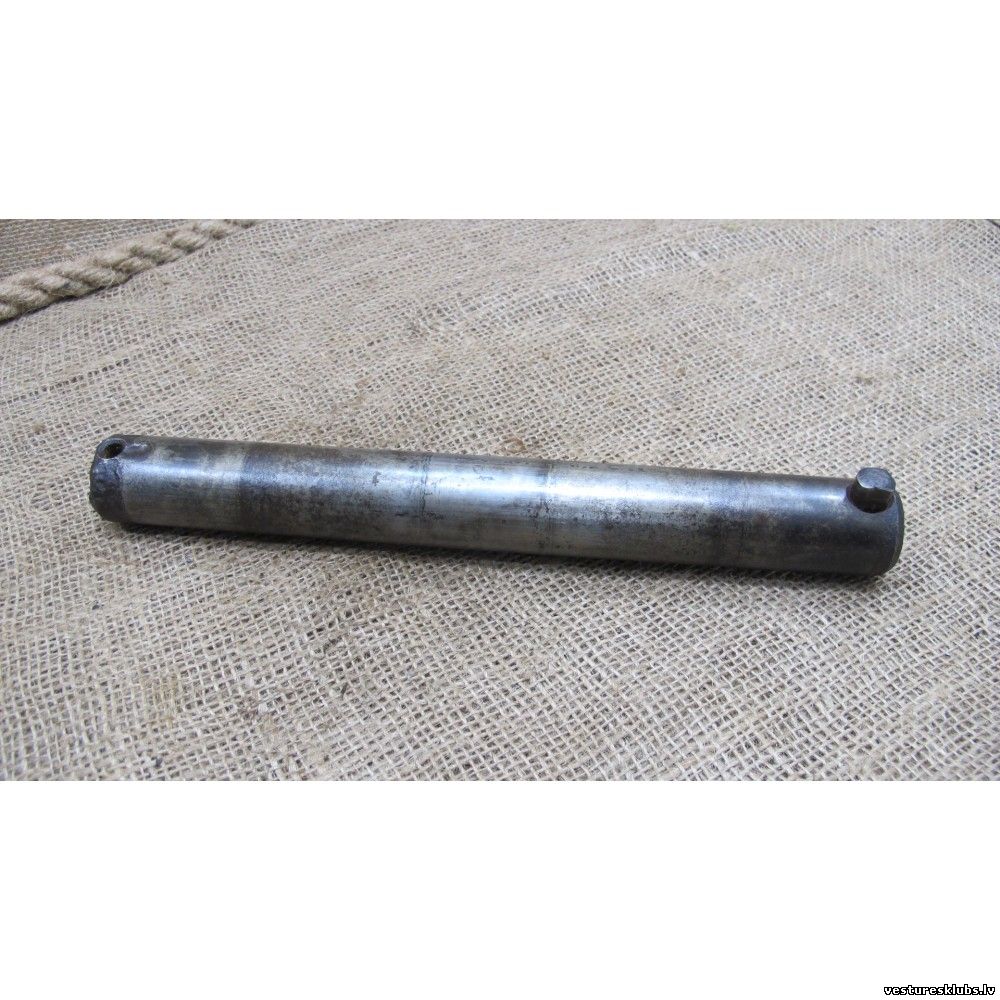

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Kāpurķēžu pirksti

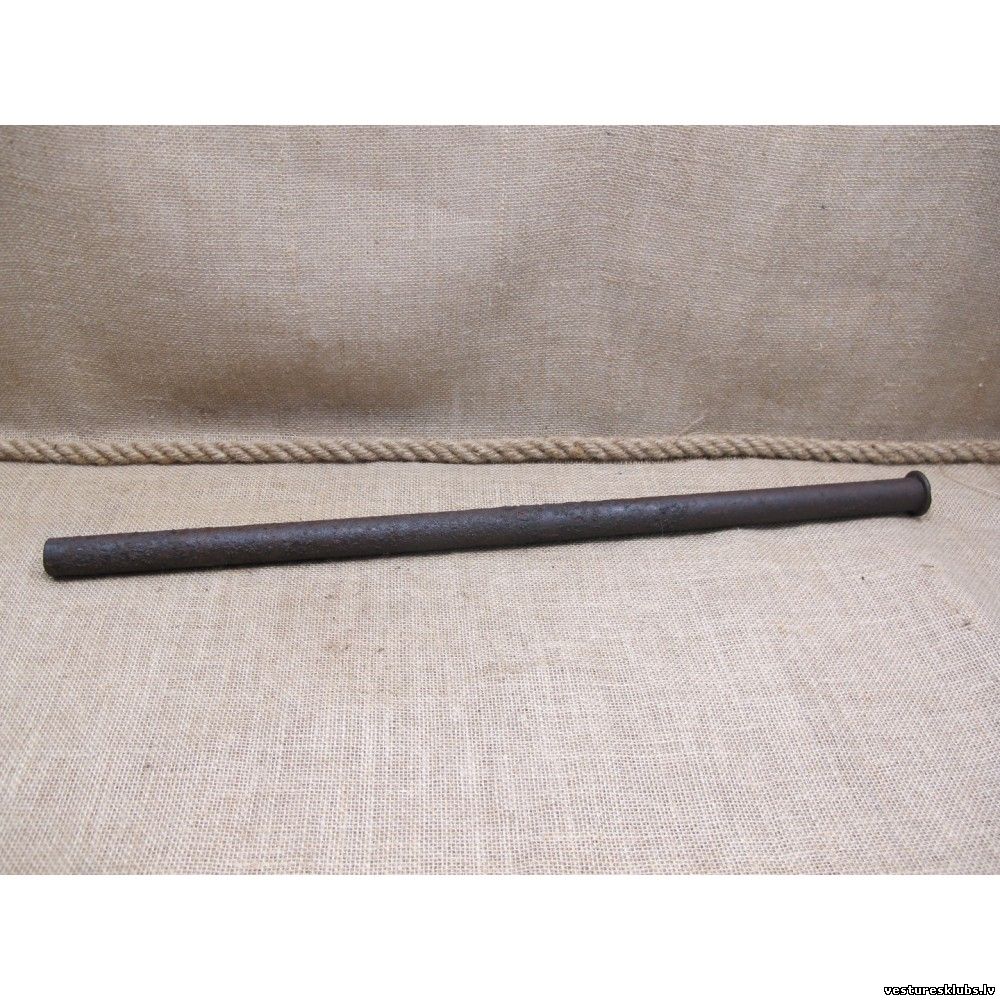

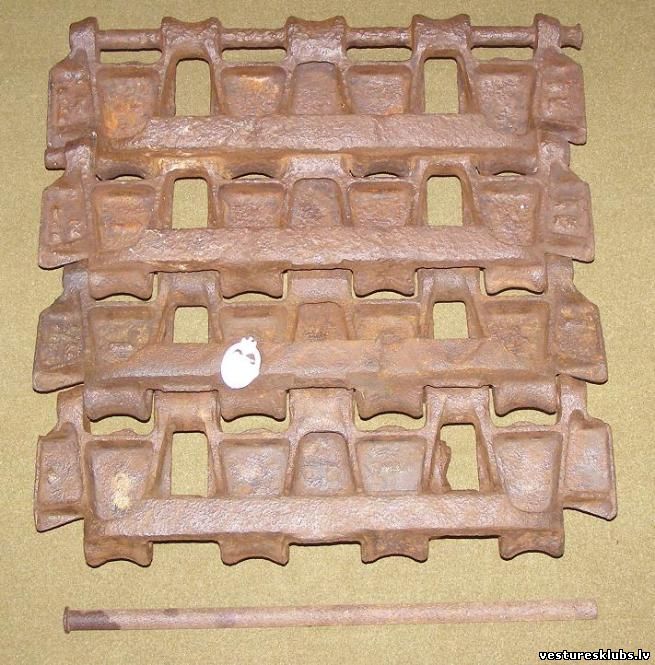

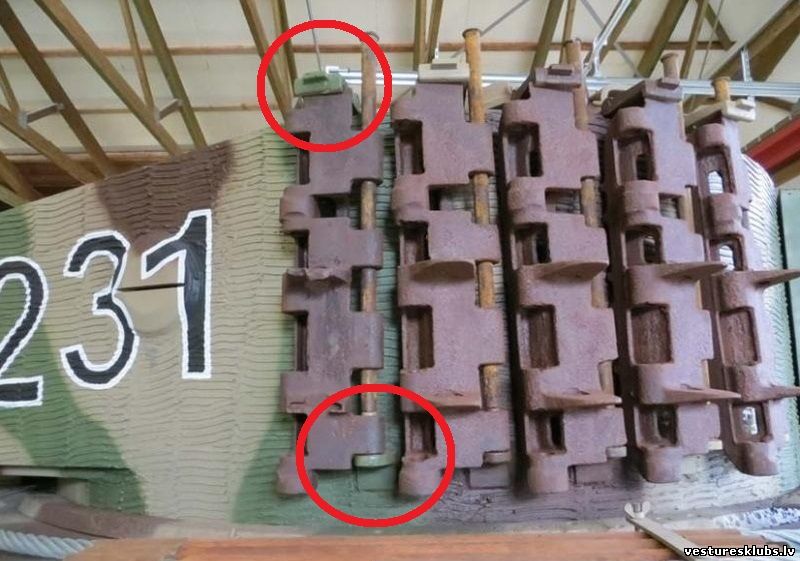

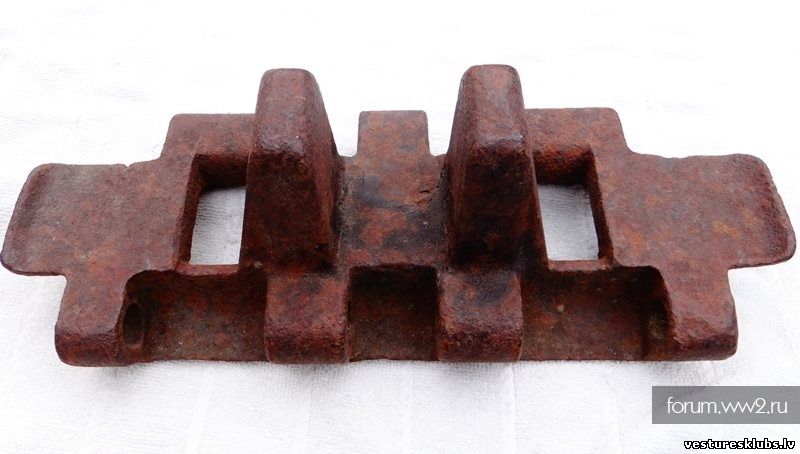

Tanku kāpurķēžu pirksti

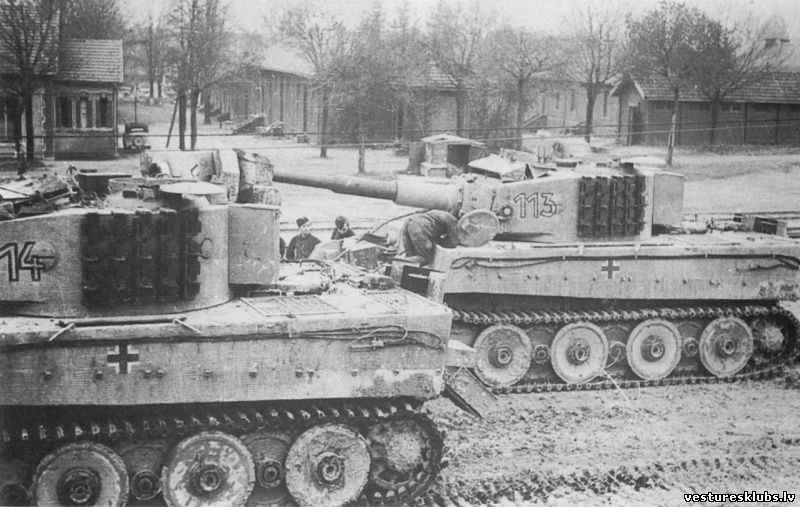

Vērmahta tanku kāpurķēžu pirkstus identificēt, salīdzinot tos ar pašas kāpurķēdes platumu, ir problemātiski. Lieta tāda, ka kāpurķēžu konstrukcija dažādiem tankiem būtiski atšķīrās.

Panzerkampfwagen I, II, III un IV pirksti bija nedaudz garāki par kāpurķēdes platumu:



Panzerkampfwagen V Panther un Panzerkampfwagen VI Tiger pirksti bija īsāki par kāpurķēdes platumu:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 09:22 | Komentāri # 146
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te dažu kāpurķēžu platumu un pirkstu garumu salīdzinājums:

Panzerkampfwagen VI B "Königstiger" - ķēde 800 mm - pirksts 820 mm
Panzerkampfwagen VI Tiger E - ķēde 725 mm - pirksts 700 mm
Panzerkampfwagen V "Panther" - ķēde 660 mm - pirksts 630 mm
Panzerkampfwagen III un IV - ķēde 380 mm - pirksts 400 mm
Steyr Raupenschlepper Ost - ķēde 335 mm - pirksts 390 mm
Panzerkampfwagen II Ausf A, B, C un F - ķēde 280 mm - pirksts 300 mm
Schwerer Ladungsträger Borgward IV C - ķēde 200 mm - pirksts 190 mm
Leichte Ladungsträger Goliath - ķēde 160 mm - pirksts 170 mm
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 09:44 | Komentāri # 147
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Visurgājēju kāpurķēžu pirksti (kāpurķēdes ar gumijas uzlikām)

Šīm kāpurķēdēm, bez izņēmuma, pirksti bija īsāki par ķēžu platumu.



Arī to vizuālais izskats būtiski atšķīrās no klasiskajiem tanku kāpurķēžu pirlstiem - tie bija resnāki attiecībā pret garumu.
Salīdzinājumam Panzerkampfwagen VI Tiger E un Schwerer Zugkraftwagen 18t pirksti:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 09:51 | Komentāri # 148
Stāstnieks

Komentāri: 12294
 Izgājis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Te divu kāpurķēžu platumu un pirkstu garumu salīdzinājums:

Leichter Zugkraftwagen 1 t un Leichter Schutzenpanzerwagen - ķēde 240 mm - pirksts 210 mm
NSU Kettenkraftrad - ķēde 170 mm - pirksts 150 mm
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 04.Janvārī.2019, 11:26 | Komentāri # 149
Stāstnieks

Komentāri: 12294
 Izgājis

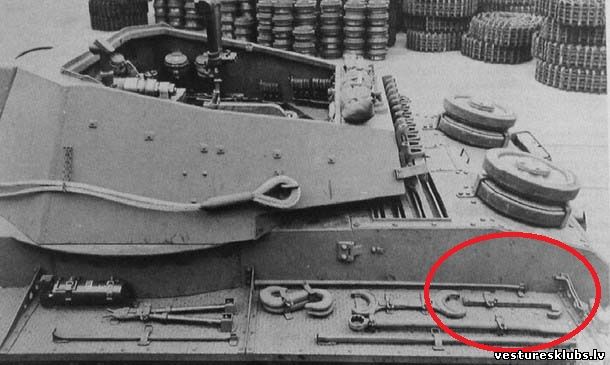

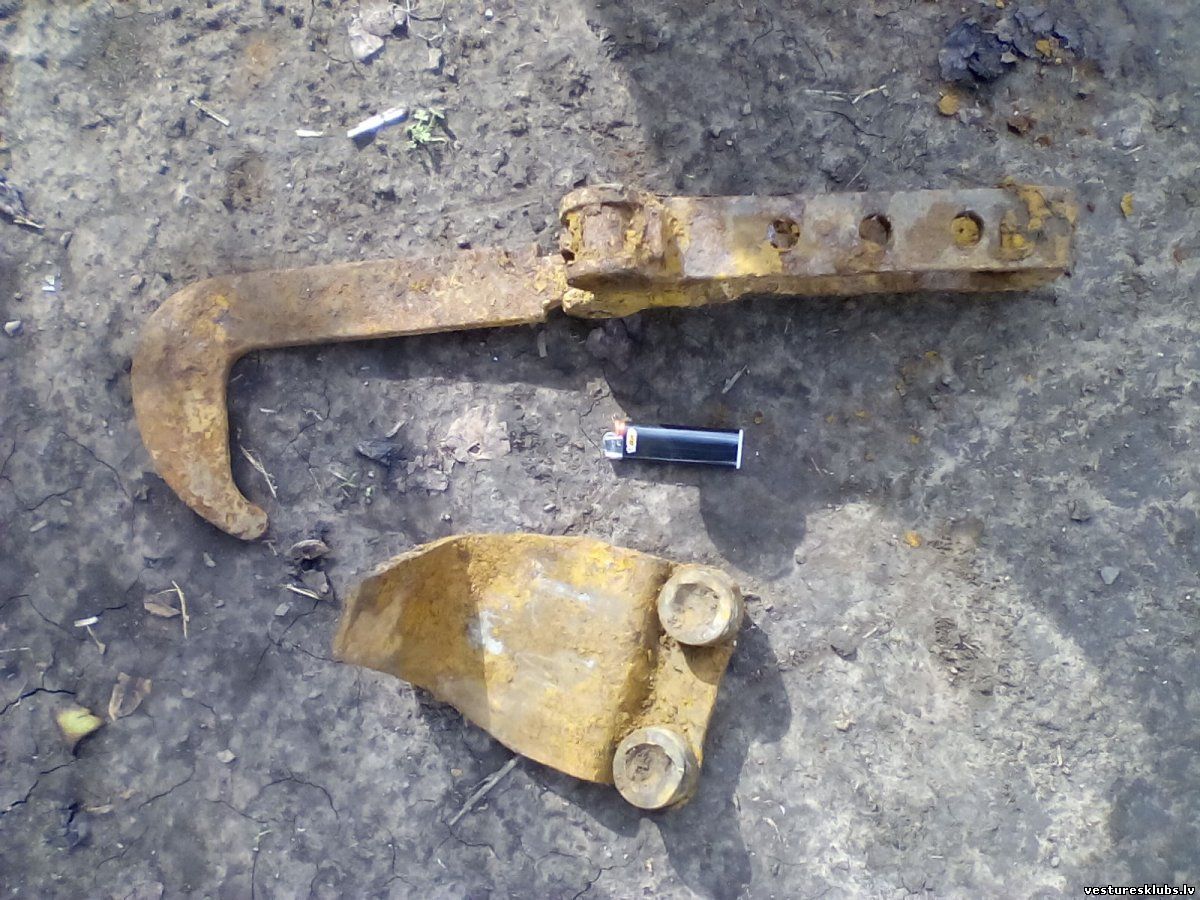

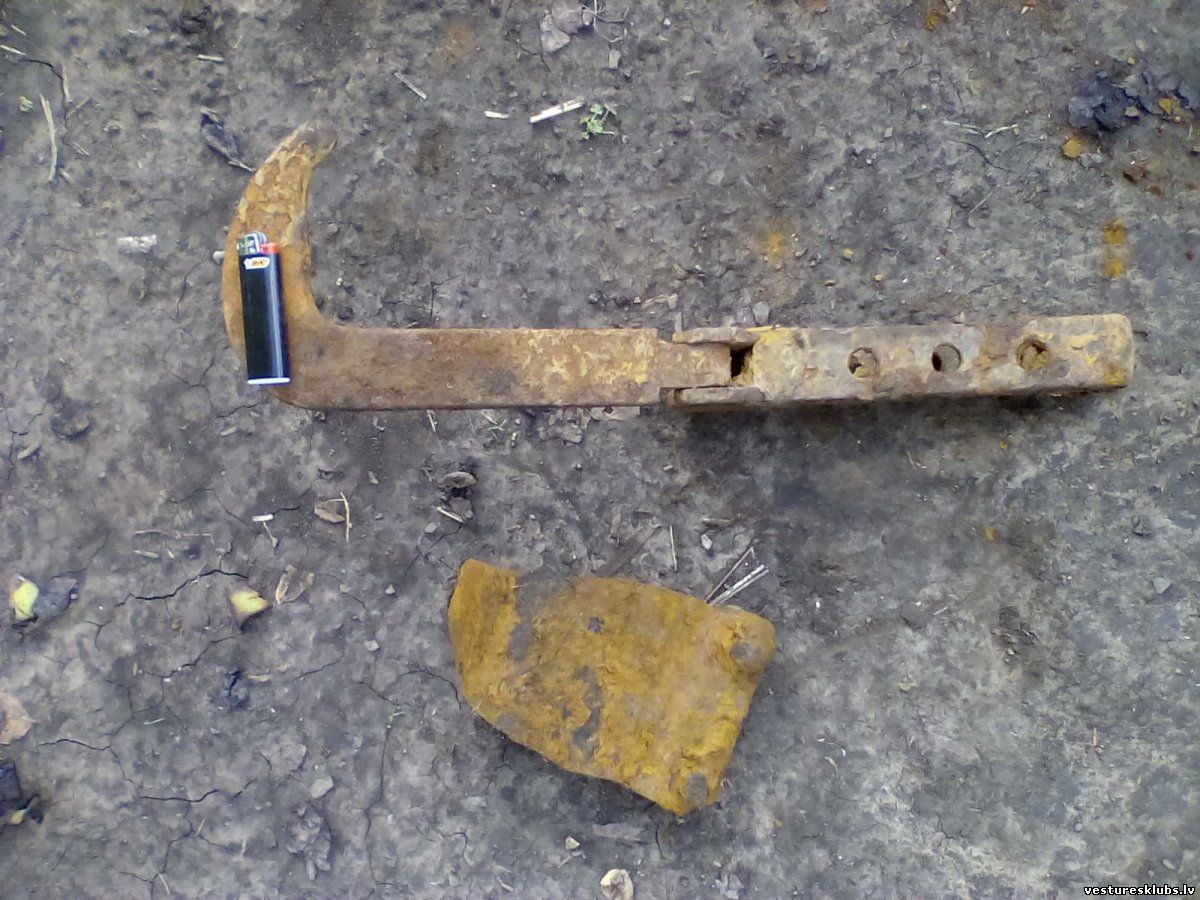

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vērmahta smago tanku kāpurķēžu uzvelkamais āķis:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 05.Janvārī.2019, 10:10 | Komentāri # 150
Stāstnieks

Komentāri: 12294
 Izgājis

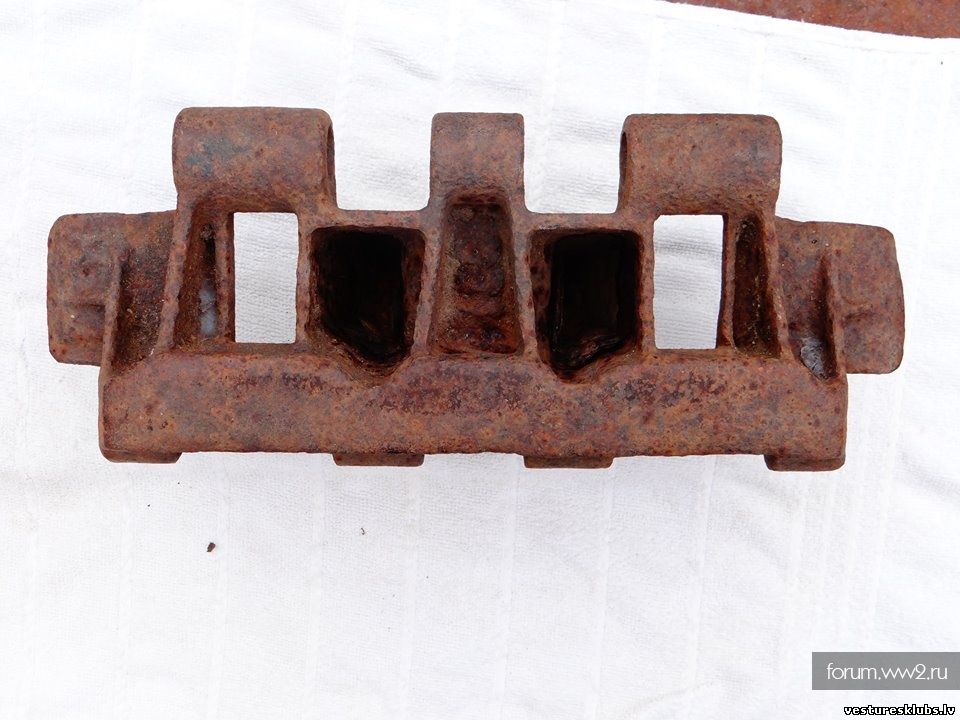

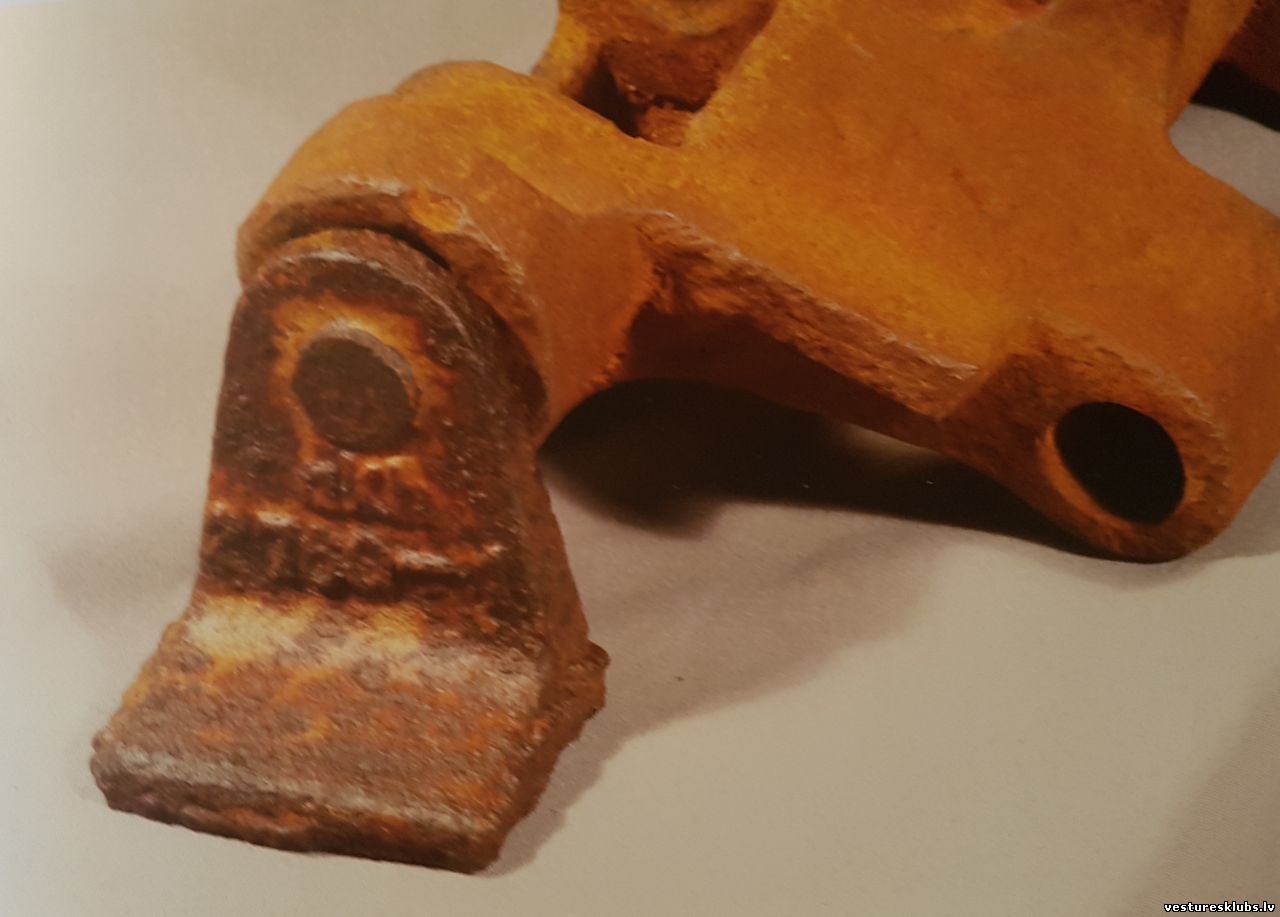

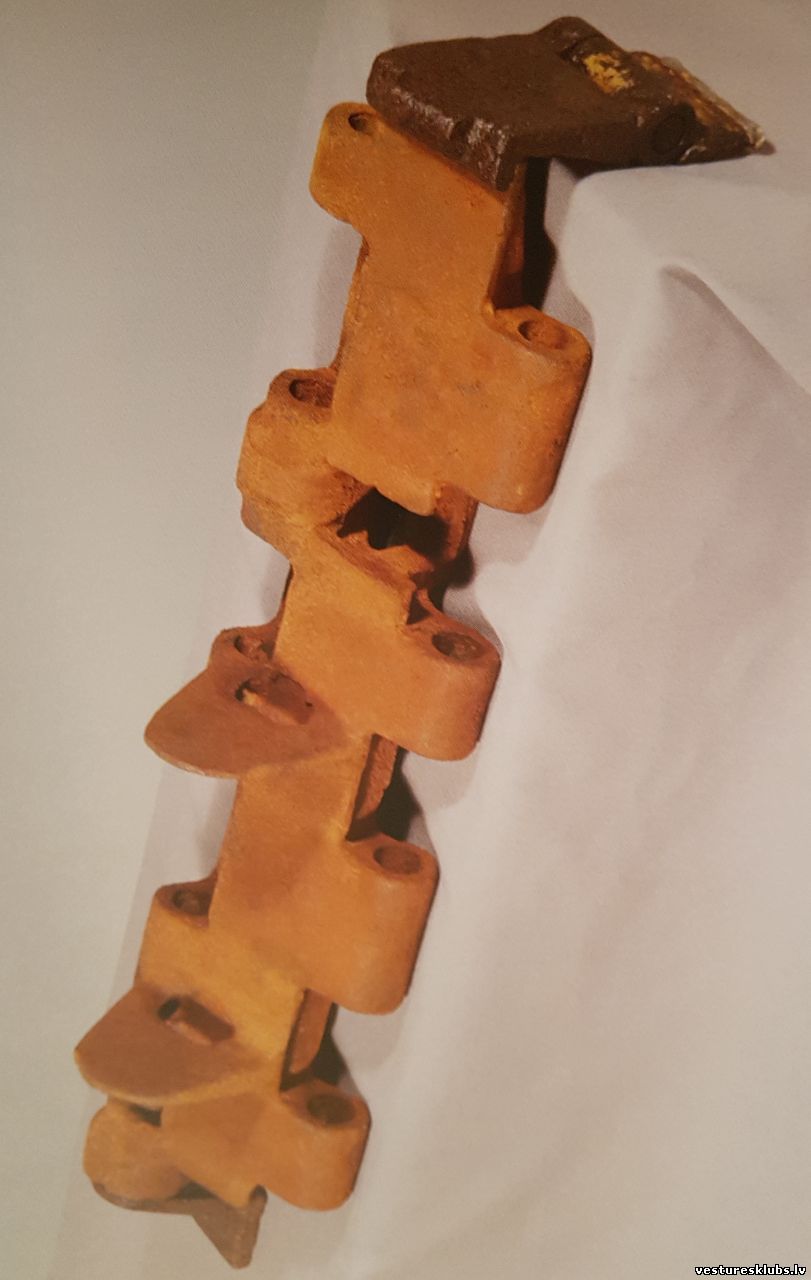

Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Praga T-6

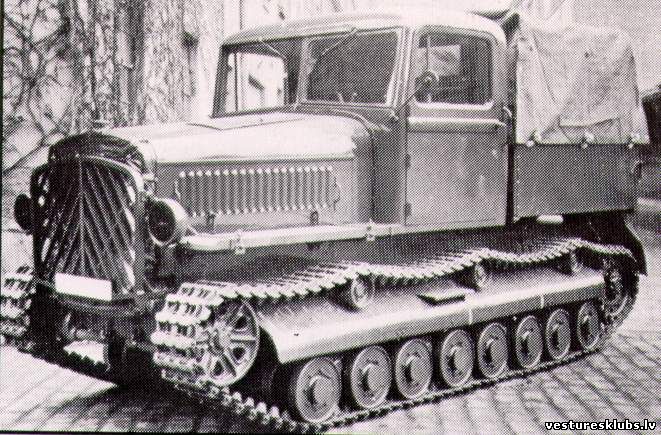

Okupētajā Čehijā ražotā smagā kāpurķēžu mašīna - artilērijas vilcējs. Par kāpurķēdes izmēriem informācijas nav.
