WWII kāpurķēdes
ValduhaDatums: Otrdiena, 20.Novembrī.2018, 14:37 | Komentāri # 1
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		WWII kāpurķēdes




Par cik kāpurķēžu identifikācija ir aktuāla lieta, tad izveidoju tēmu par WWII kāpurķēžu un tehnikas identifikāciju. Atšķirībā no analogiem saitiem, šajā būs ietverta tikai un vienīgi uz WWII laiku attiecināma tehnika. Skatāmies, pētām un droši uzdodam jautājumus.
Mēģināšu sistemizēt kāpurķēdes pēc ražotājvalsts un izmēra.

1. - 6. lapa - Vācija
1. lapa - Kāpurķēdes
4. lapa - Papildus uzlikas
5. lapa - Radzes
6. lapa - Pretslīdes ķēdes
6. lapa - Pielikums
6. lapa - Kāpurķēžu pirksti
7. - 11. lapa - PSRS
7. lapa - Tanki un tanketes
8. lapa - Traktori - artilērijas vilcēji
9. lapa - Kravas automobīļi ar kāpurķēdēm
9. lapa - Radzes
10. lapa - Sarkanās armijas bruņutehnika pēc to kāpurķēžu platuma
10. lapa - T-34 kāpurķēdes (papildinātā versija)
11. - 12. lapa - ASV
11. lapa - Kāpurķēdes
11. lapa - Kāpurķēžu savienotājposmu - izciļņu varianti.
12. lapa - Kāpurķēžu savienotājposmu - izciļņu paplatinājumi.
12. lapa - Artilērijas vilcēji - traktori
12. - 13. lapa - Lielbritānija
12. lapa - Tanki
13. lapa - Bruņumašīnas
13. lapa - Pielikums
13. - 14. lapa - Francija
14. lapa - Pielikums
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 11:21 | Komentāri # 176
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 17:38 | Komentāri # 177
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		5. 1943. gada modelis "saliktais" - 250 un 500 mm

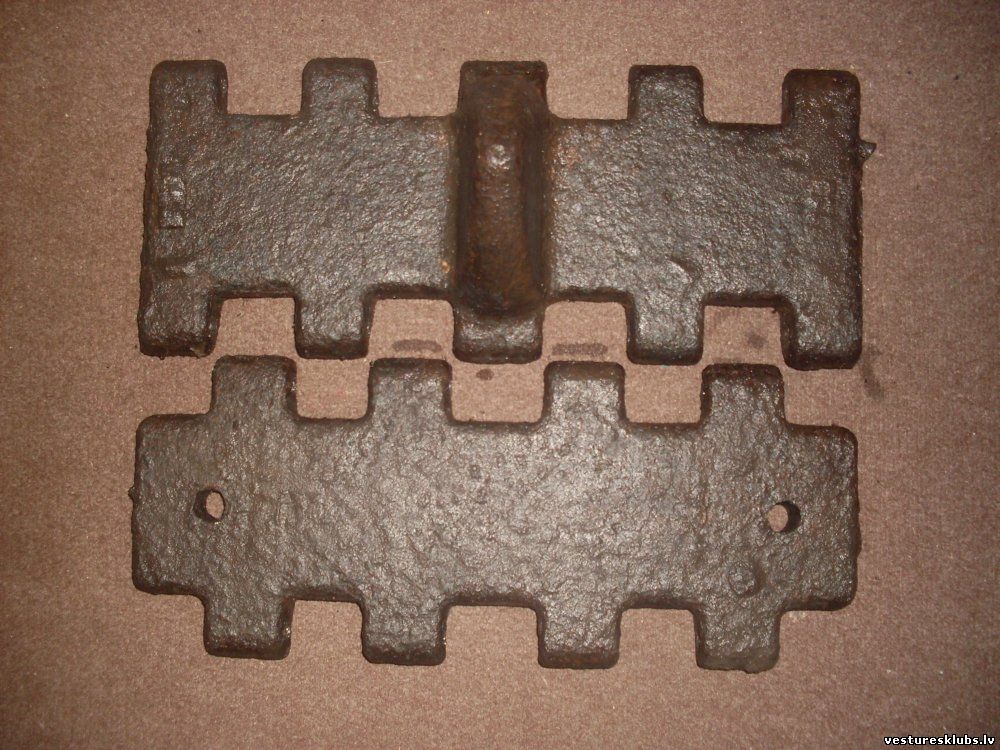

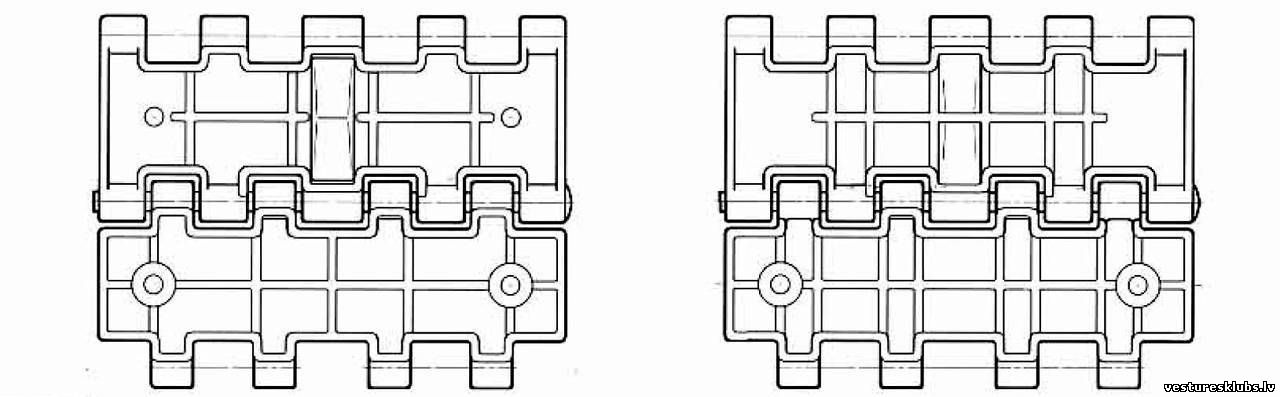

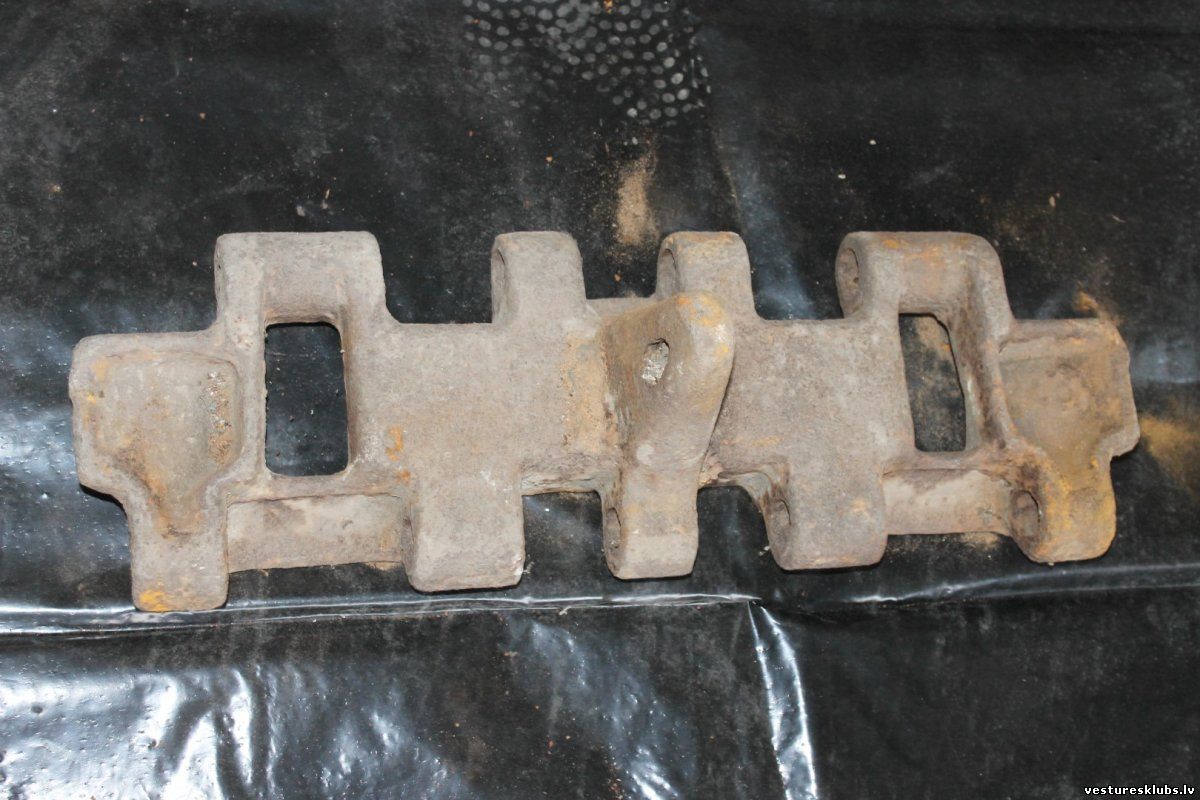

Pa labi agrīnais variants, pa kreisi vēlīnais:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 17:45 | Komentāri # 178
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		500 mm platais posms bez radžu stiprinājuma caurumiem:

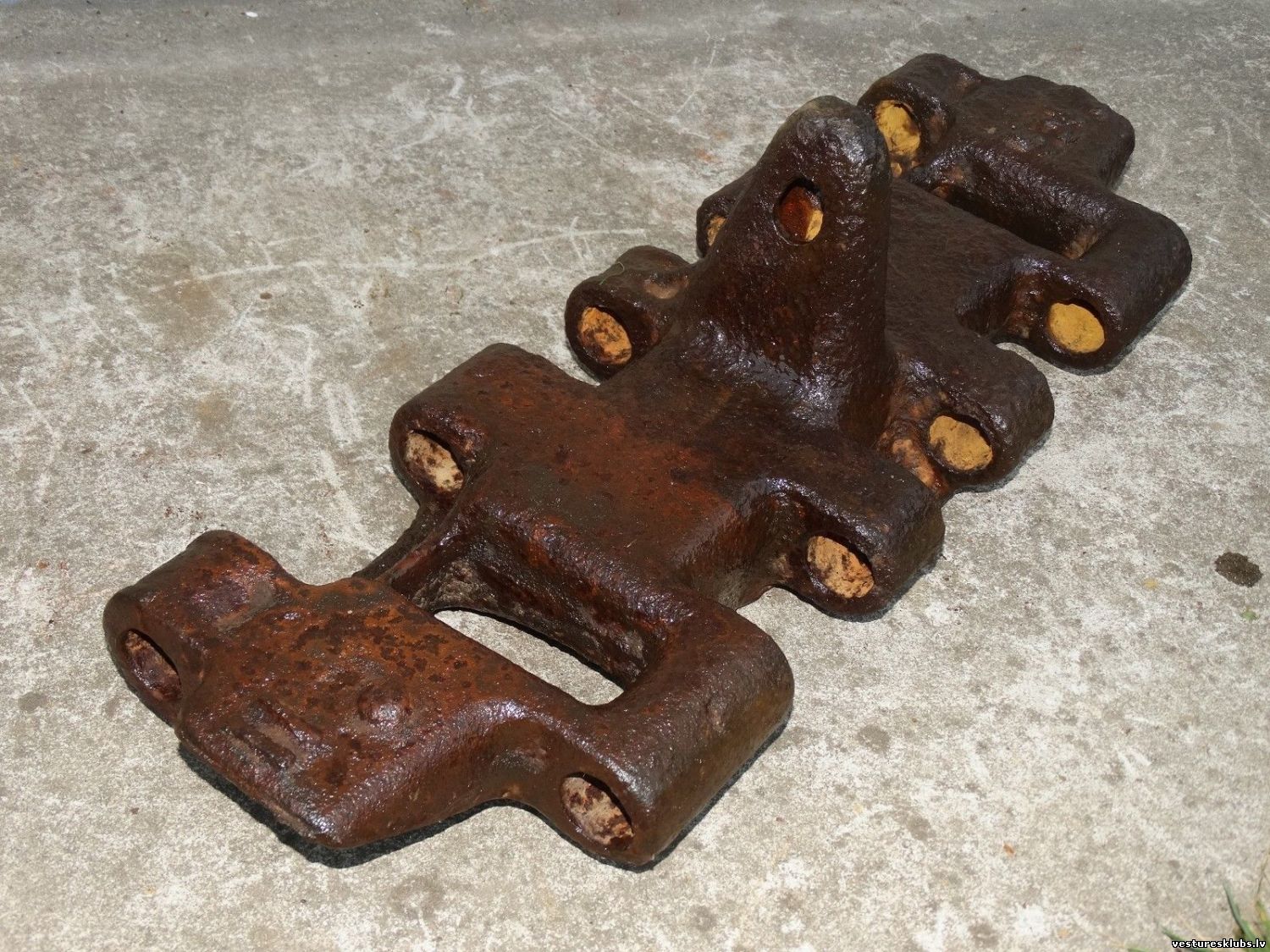

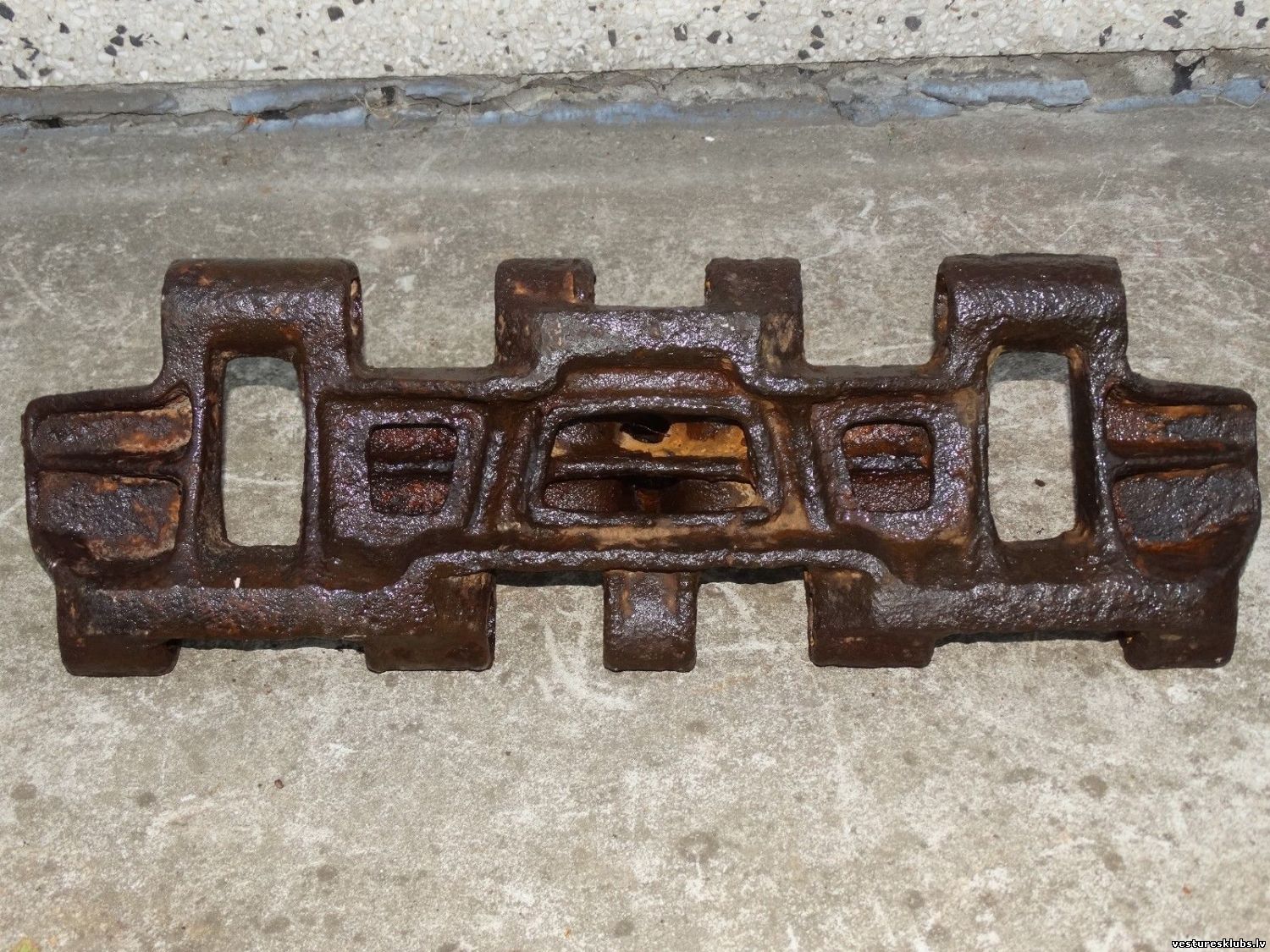

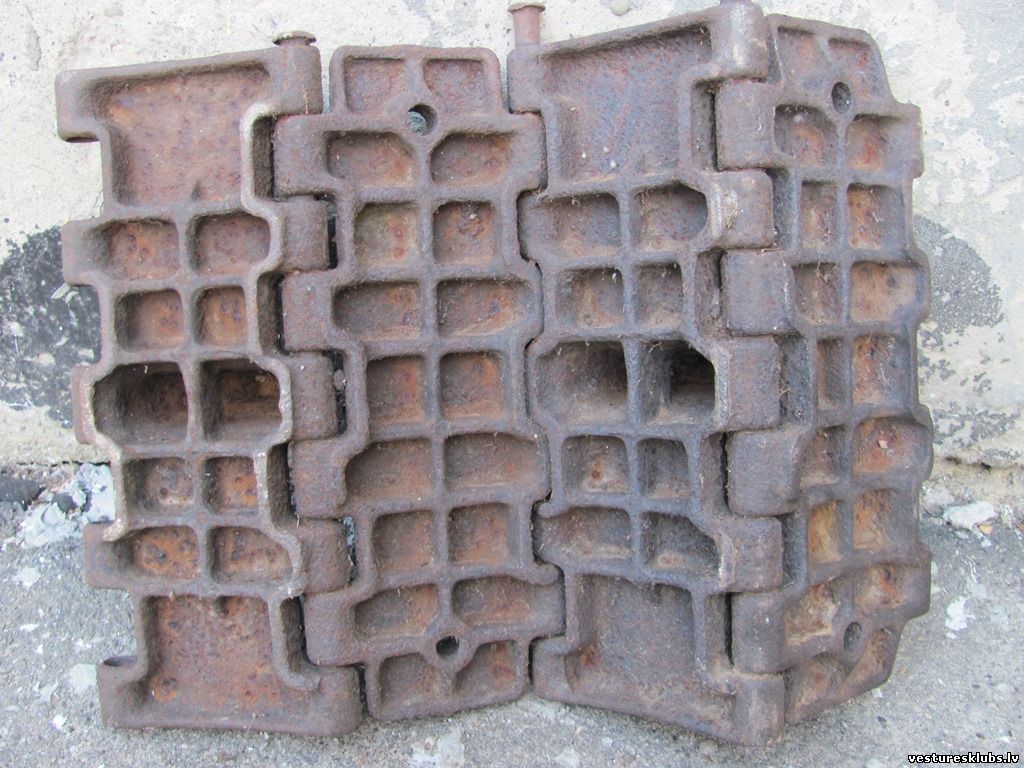

Šāds šis posms, pa lielam, saglabājās arī visos vēlākajos modeļos.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 17:47 | Komentāri # 179
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		250 mm platais starpposms:



Komplekts:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 17:51 | Komentāri # 180
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Sākotnēji ar šīm kāpurķēdēm aprīkoja pašgājējlielgabalus СУ-122 un СУ-85.

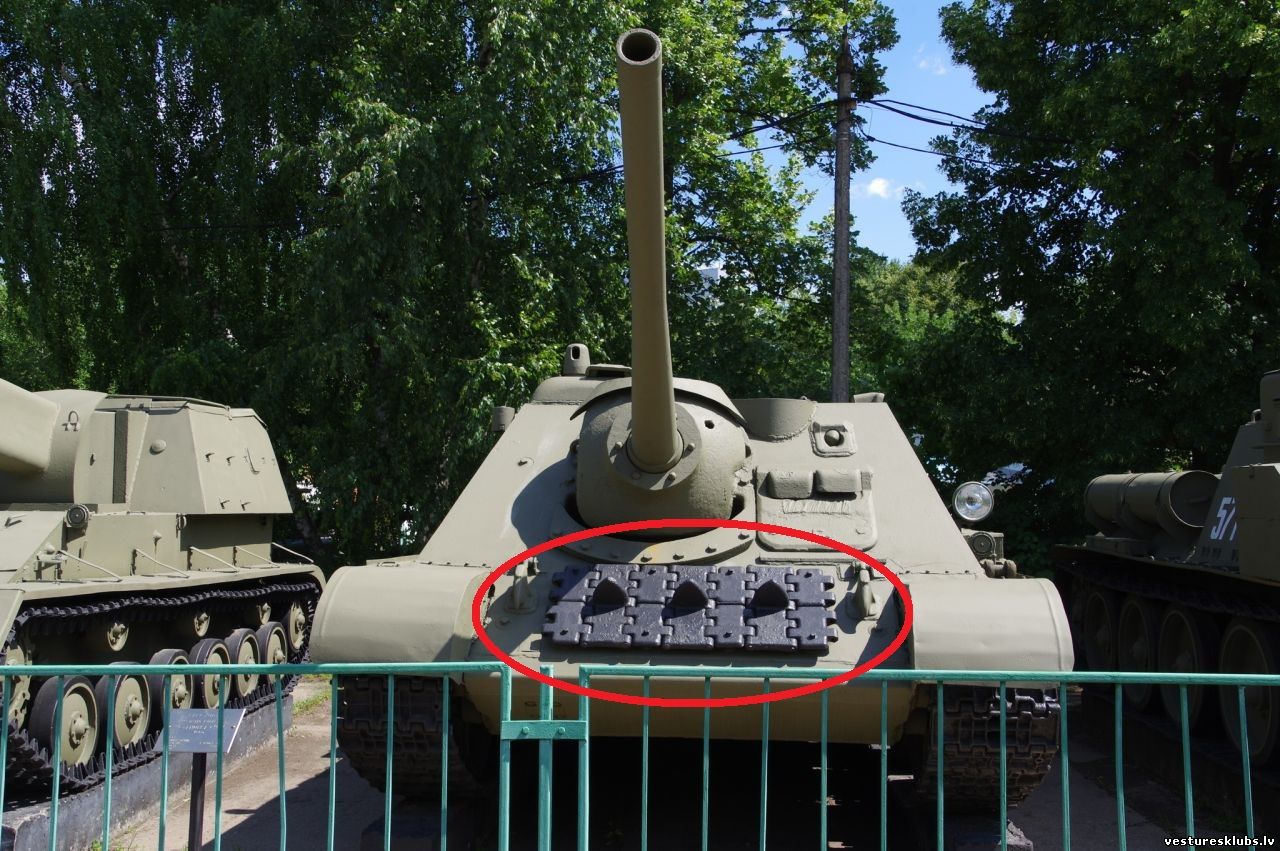

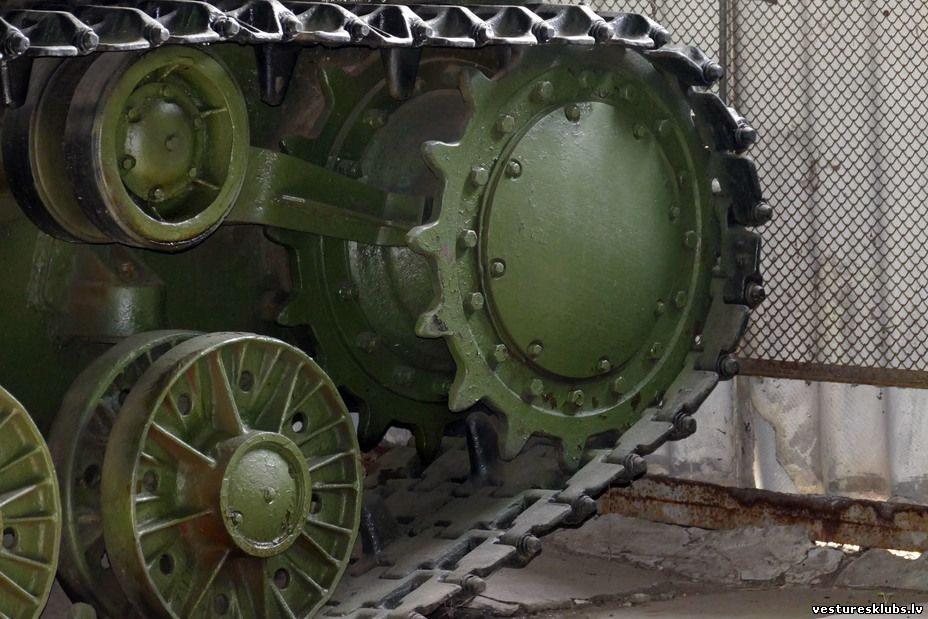

СУ-122



СУ-85
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 18:44 | Komentāri # 181
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		6. 1943. gada beigu modelis "vafele" ("Вафельный" трак) - 500 mm

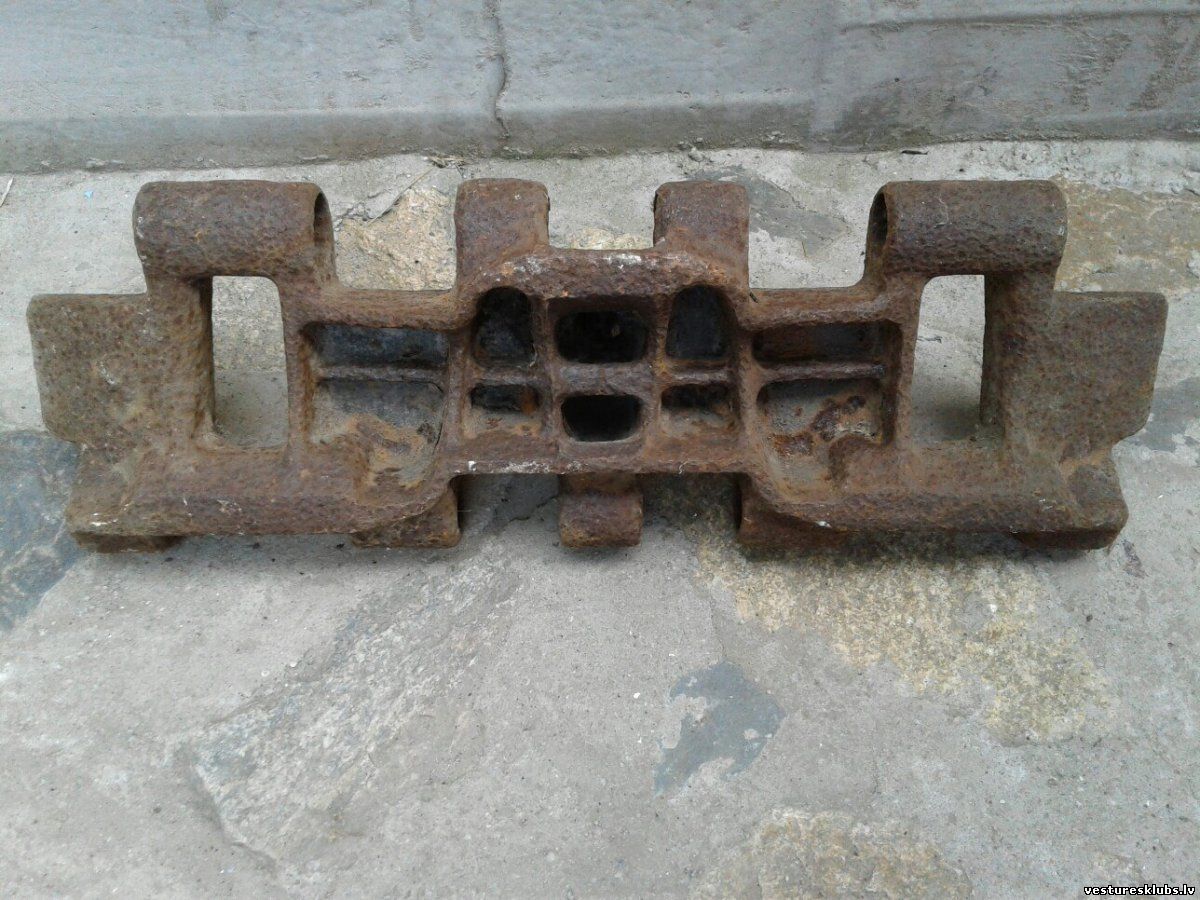

Labajā pusē klasiskais variants ar radžu caurumiem tikai starpposmā.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 08.Janvārī.2019, 18:55 | Komentāri # 182
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šim modelim jau bija dažādi "zīmējumi".

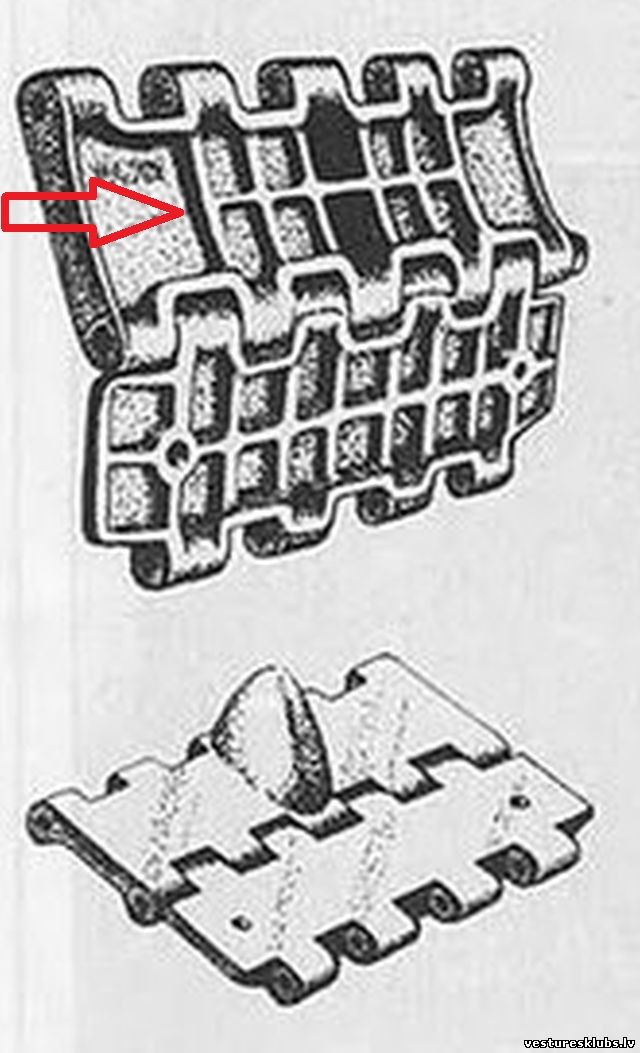

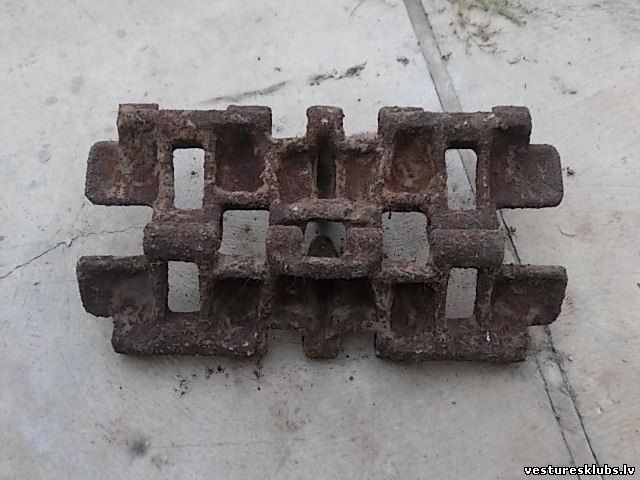

Agrīnais variants. Galvenais posms jau bez cauruma, bet tam vēl nav papildus stiprinājuma:

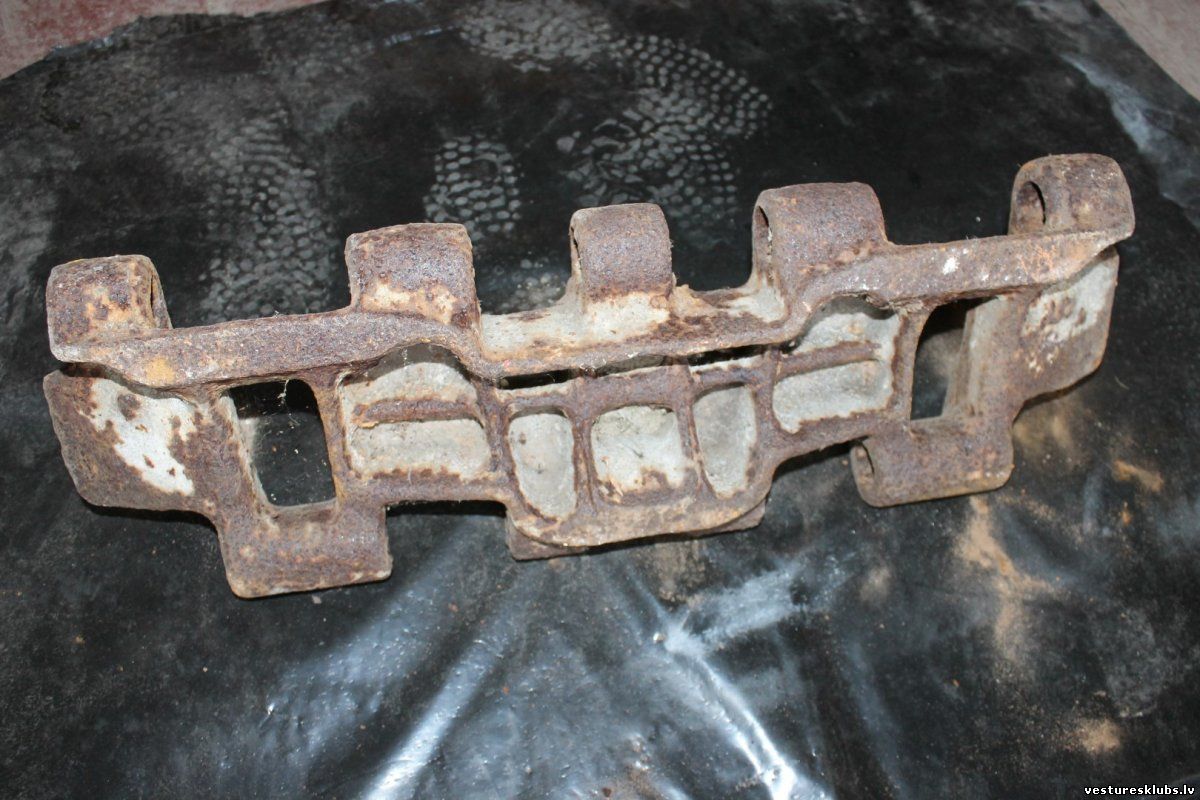

Šim modelim jau ir papildus stiprinājums. Atšķirība niecīga, bet būtiska.

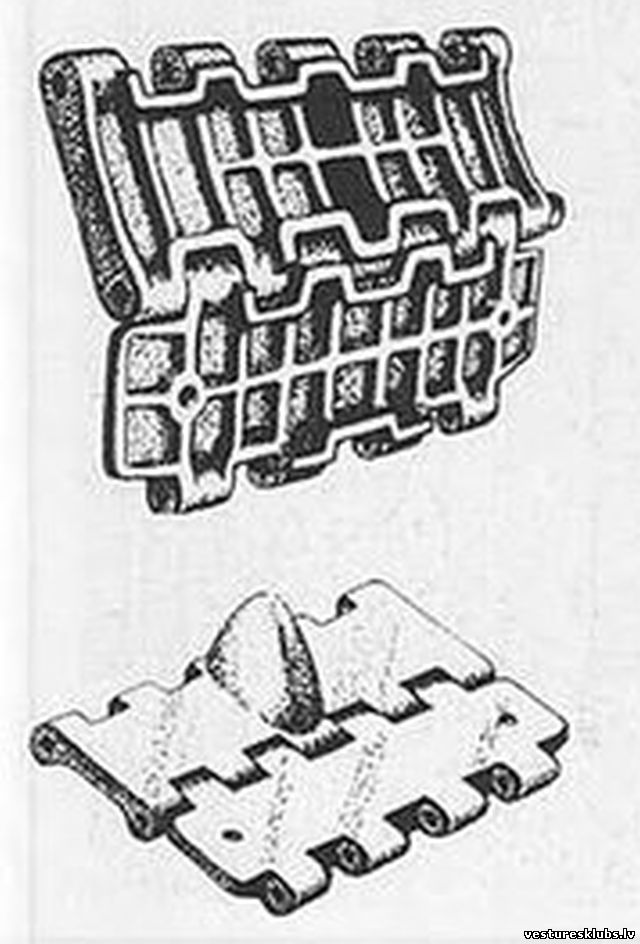

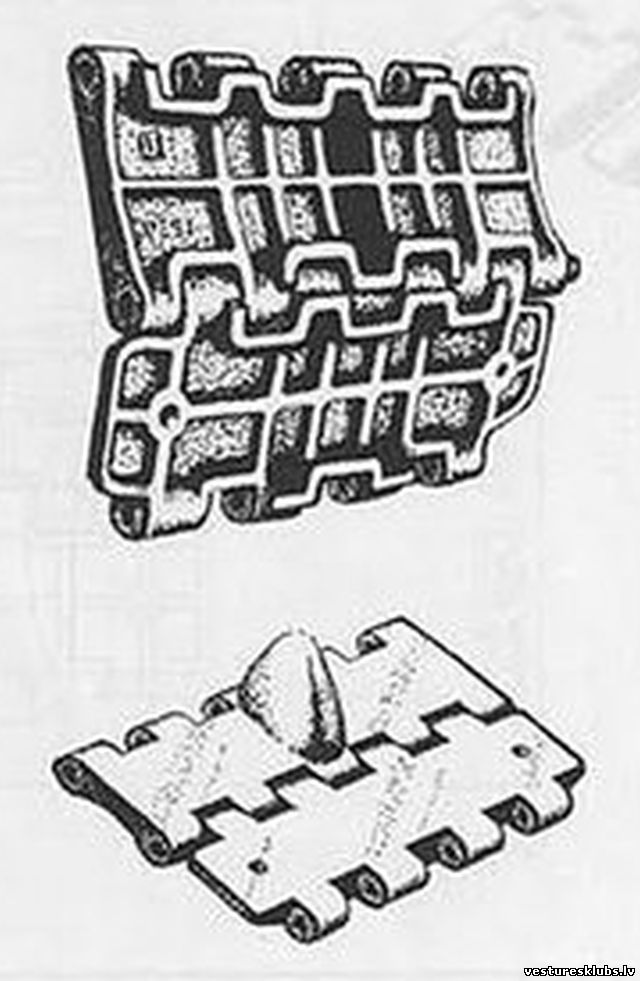

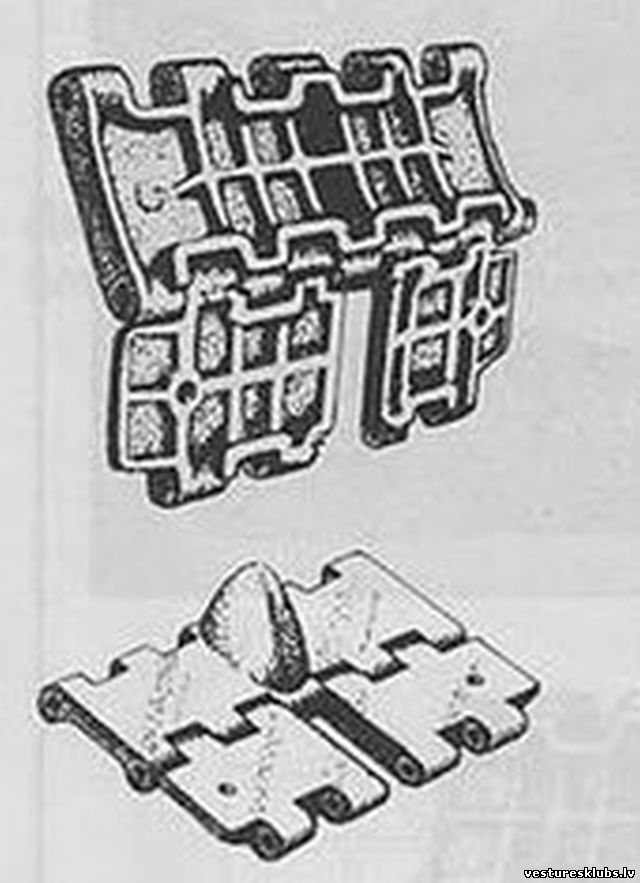

Daži vēlīnākie zīmējuma modeļi:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 09.Janvārī.2019, 18:28 | Komentāri # 183
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		7. nestandarta modelis 1941., 1942. gads - 535 mm

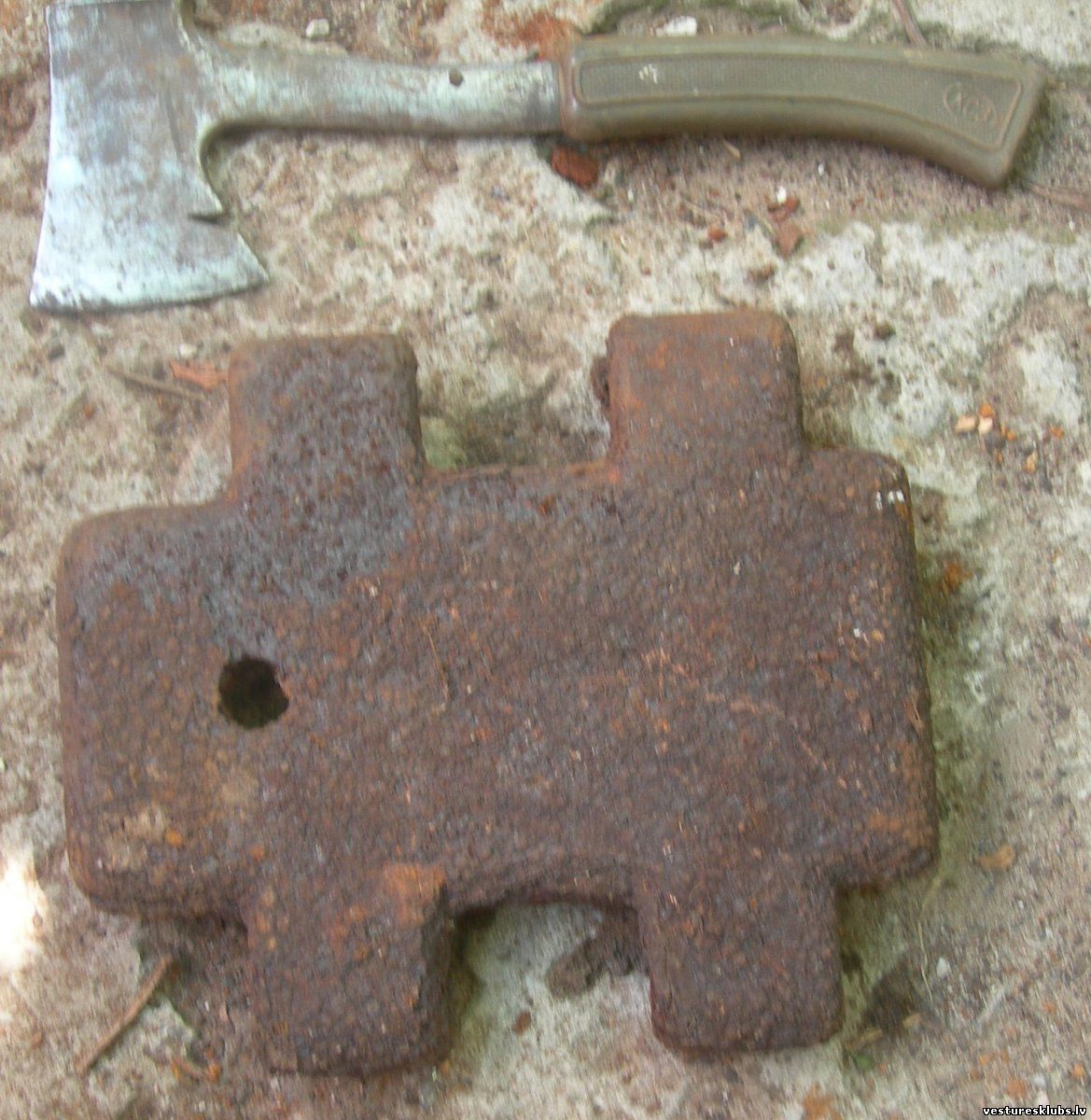

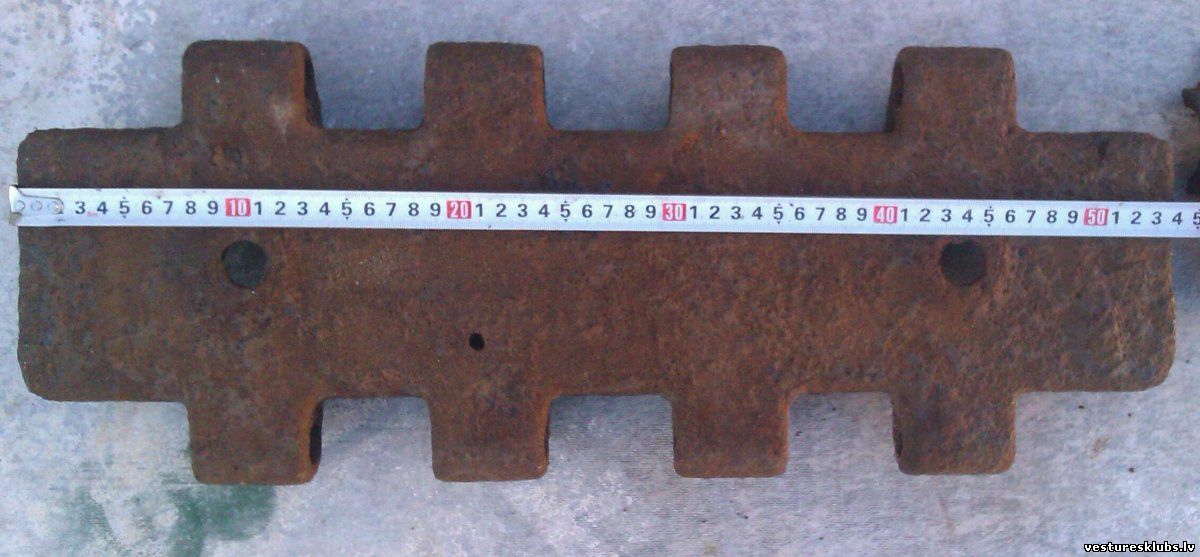

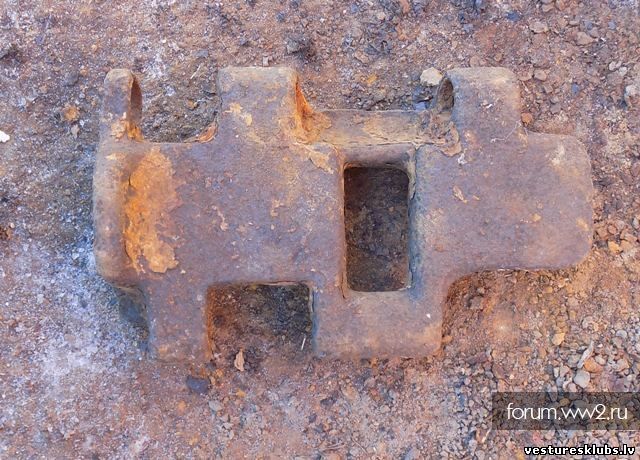

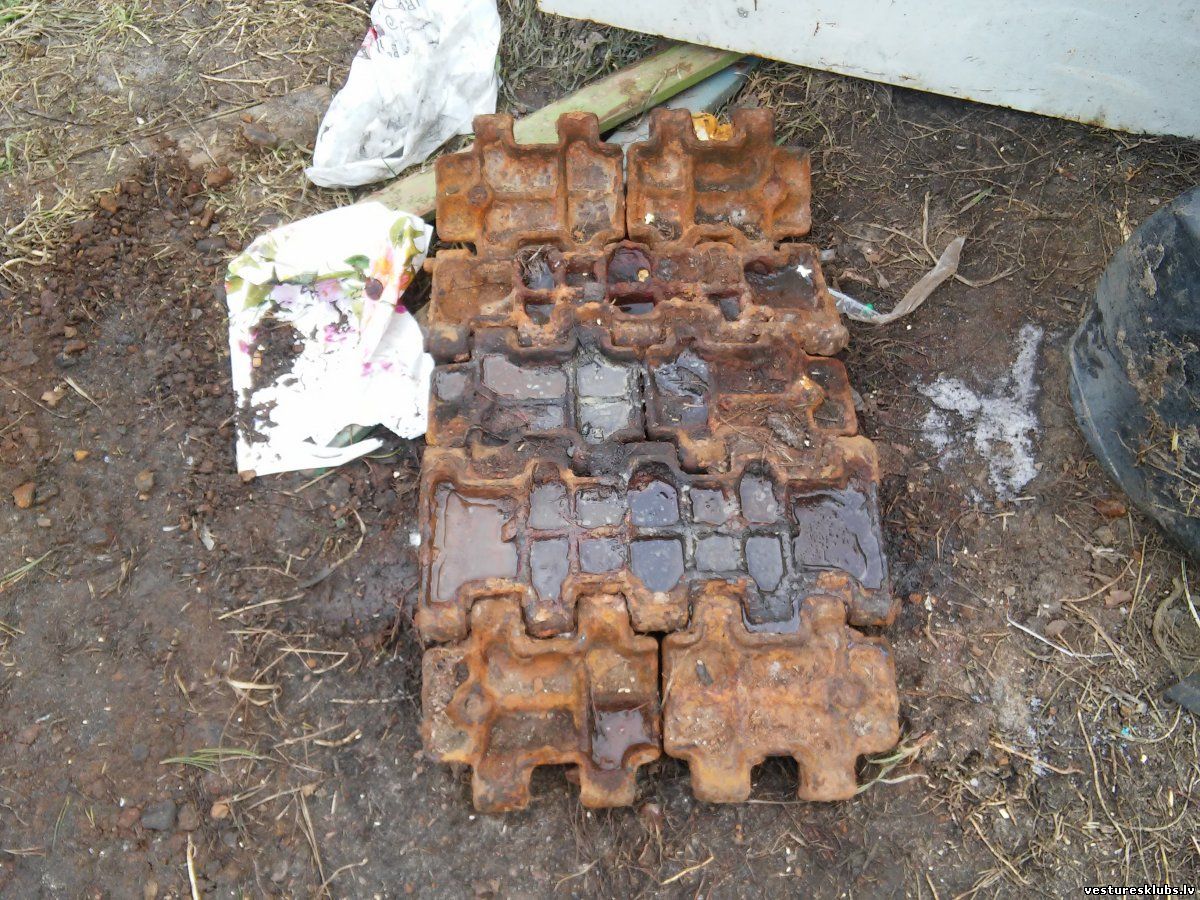

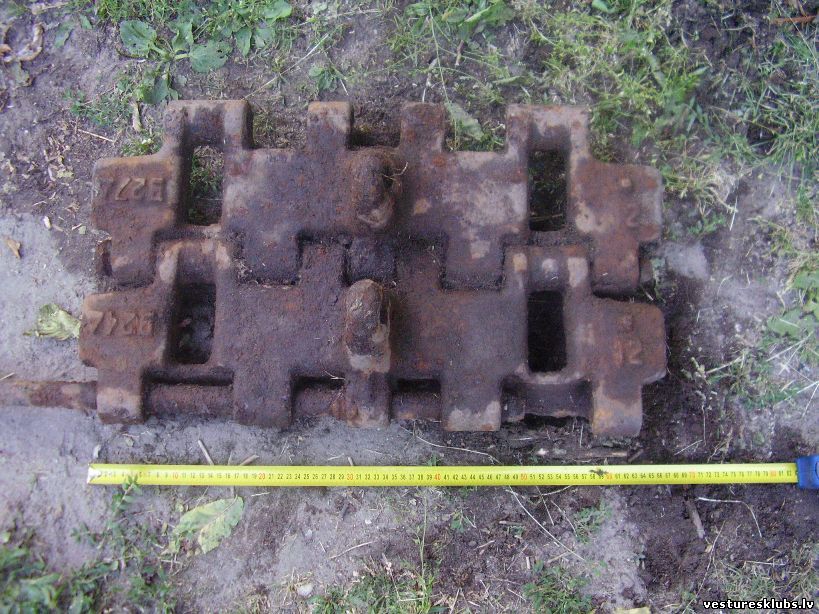

Kāpurķēdes atrastas Kurskas kaujas vietā. Pēc ukraiņu ekspertu domām tās ražotas Staļingradā. Šis izmērs (535 mm) neparādās nevienā tanka T-34 kāpurķēžu katalogā.

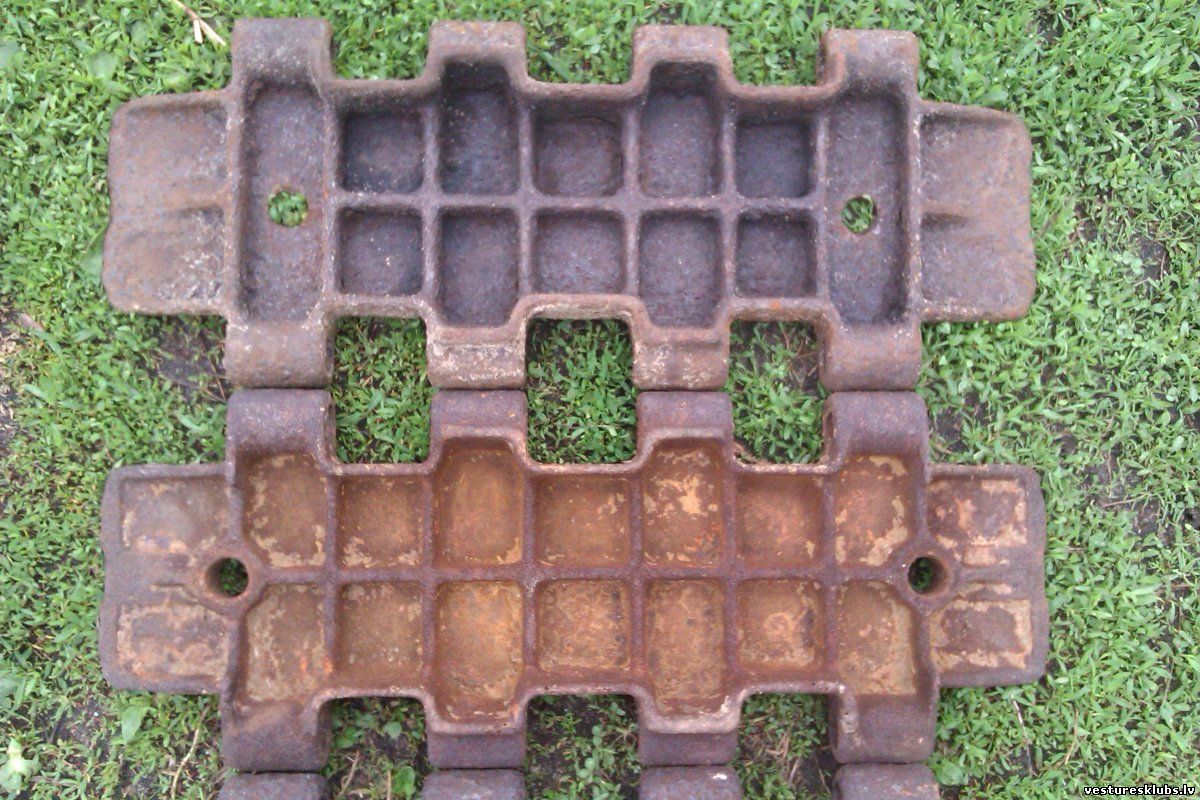

Kāpurķēžu posmi ar diviem dažādiem "zīmējumiem" (augšējais 1941. g., apakšējais 1942. g.). Kā redzams, atšķiras arī radžu caurumu attālums:

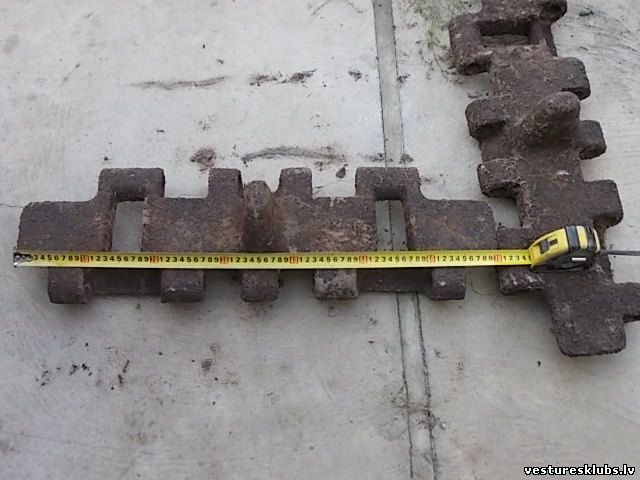

Te salīdzinājumā ar 500 mm kāpurķēdēm:



Pirmajā attēlā redzams 1941. gada 22. decembra ražojums.
Otrajā attēlā redzams 1942. gada 11. maija ražojums.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 09.Janvārī.2019, 18:37 | Komentāri # 184
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Uz kāpurķēdēm marķējumi no 1941. un 1942. gada:

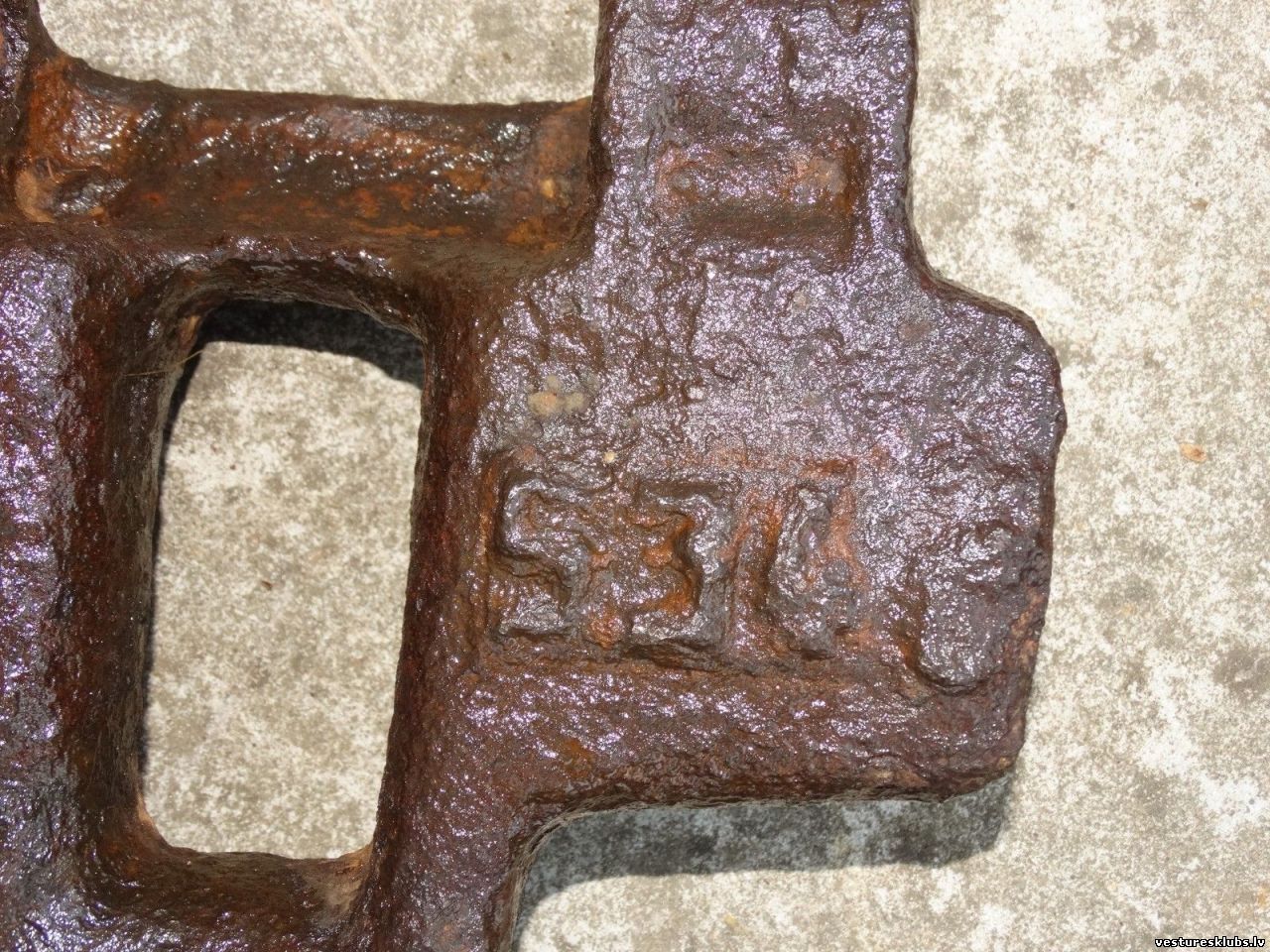

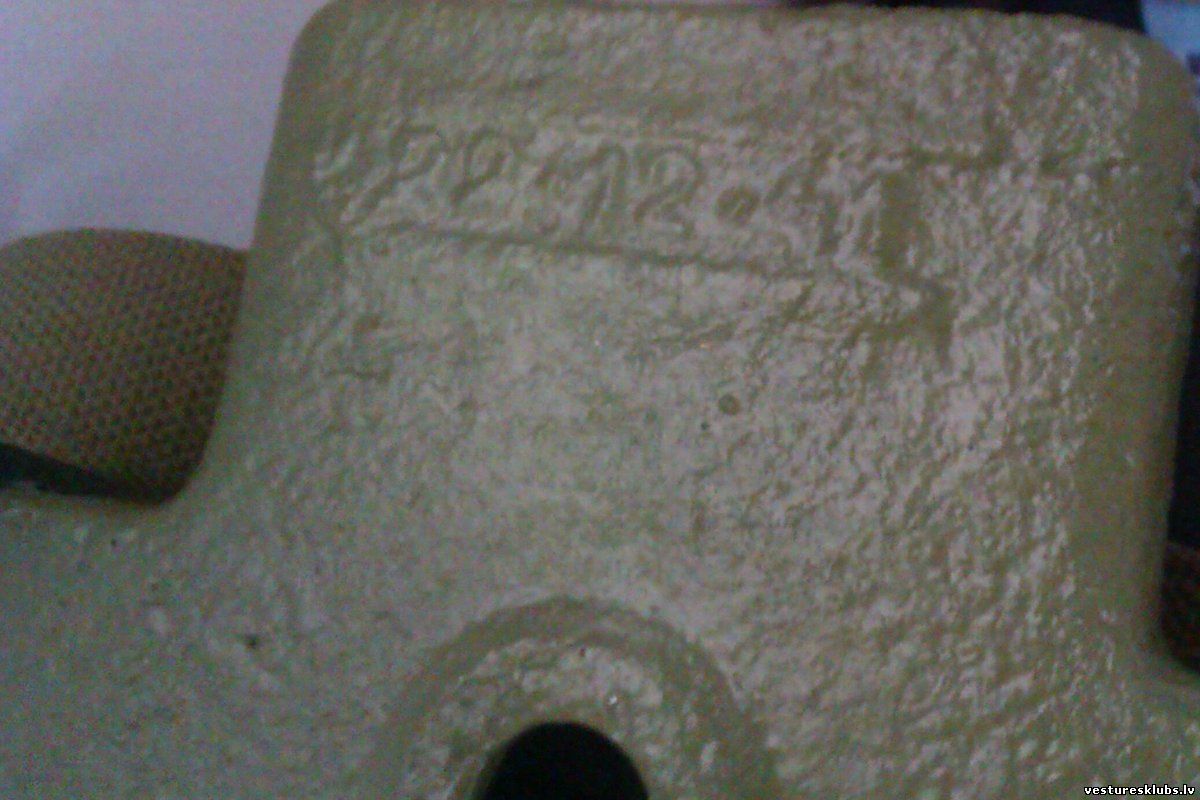

22. 12. 41.



11. 5. 42.

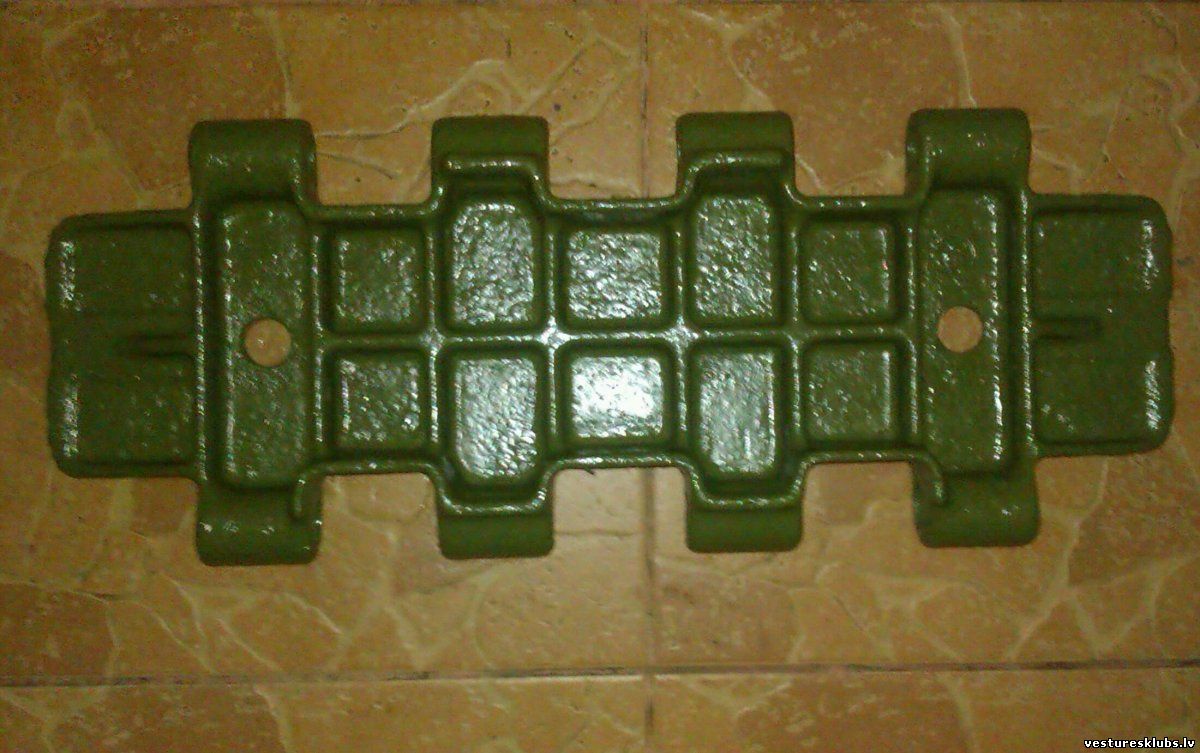

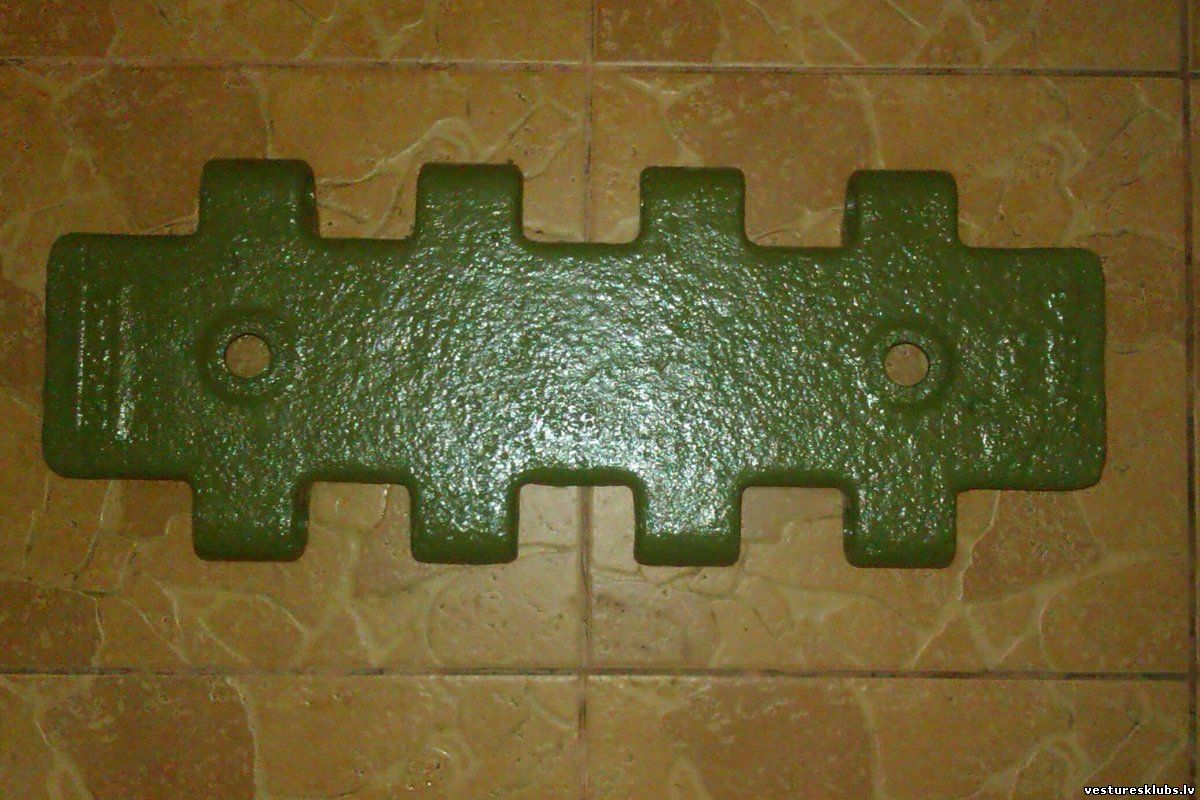

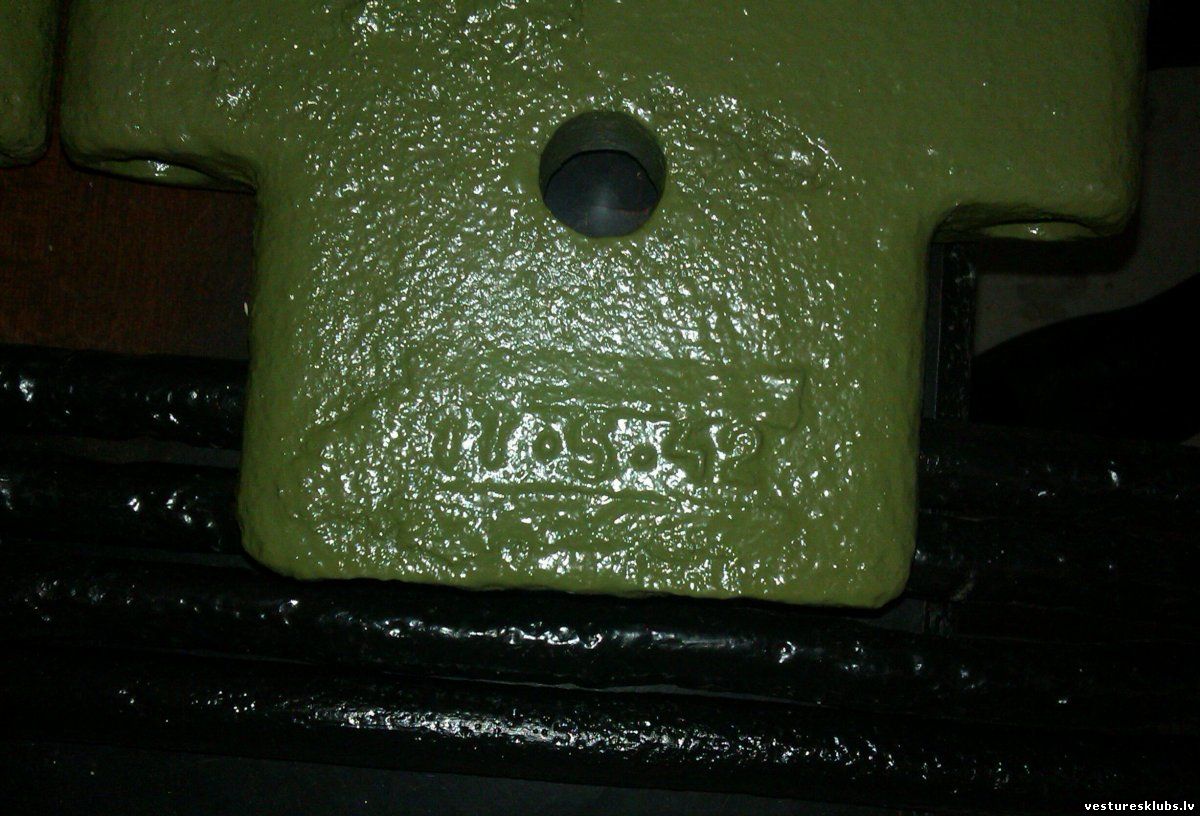

Jau nokrāsots 1941. gada 22. decembra eksemplārs:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Trešdiena, 09.Janvārī.2019, 18:53 | Komentāri # 185
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Nobeidzot par tanka T-34 kāpurķēdēm, uzsvēršu, ka te ir aplūkoti tikai izplatītākie varianti. Par cik "bada gados" kāpurķēdes šim tankam tika ražotas arī nelielās rūpnīcās, tad iespējami visādi pārsteigumi!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Piektdiena, 11.Janvārī.2019, 09:50 | Komentāri # 186
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		KB (KB-1, KB-2, KB-85, СУ-152) un ИС (ИС-1, ИС-2, ИСУ-122, ИСУ-152)

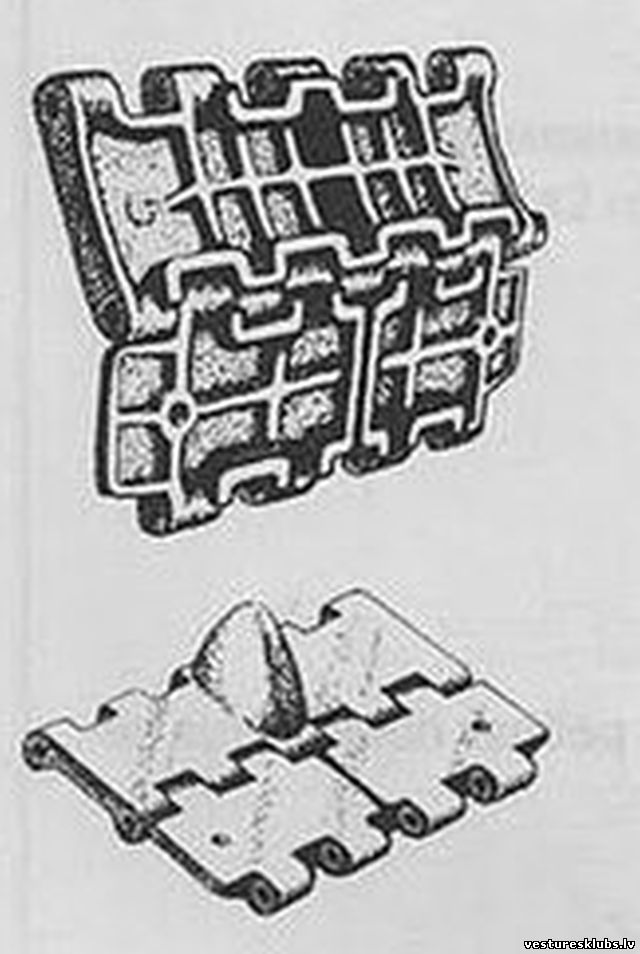

Kāpurķēdes 5-6 veidu:

1. agrīnās 700 mm (KB-1, KB-2)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 12.Janvārī.2019, 06:08 | Komentāri # 187
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		КВ-1

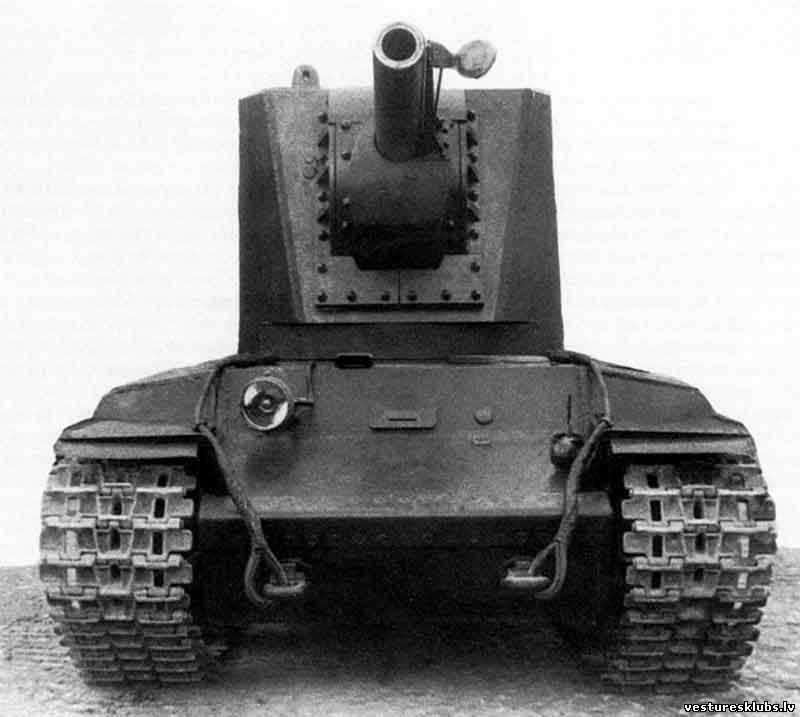

КВ-2
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 12.Janvārī.2019, 06:34 | Komentāri # 188
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		2. 1942. gada modelis - 608 mm (КВ-1с)

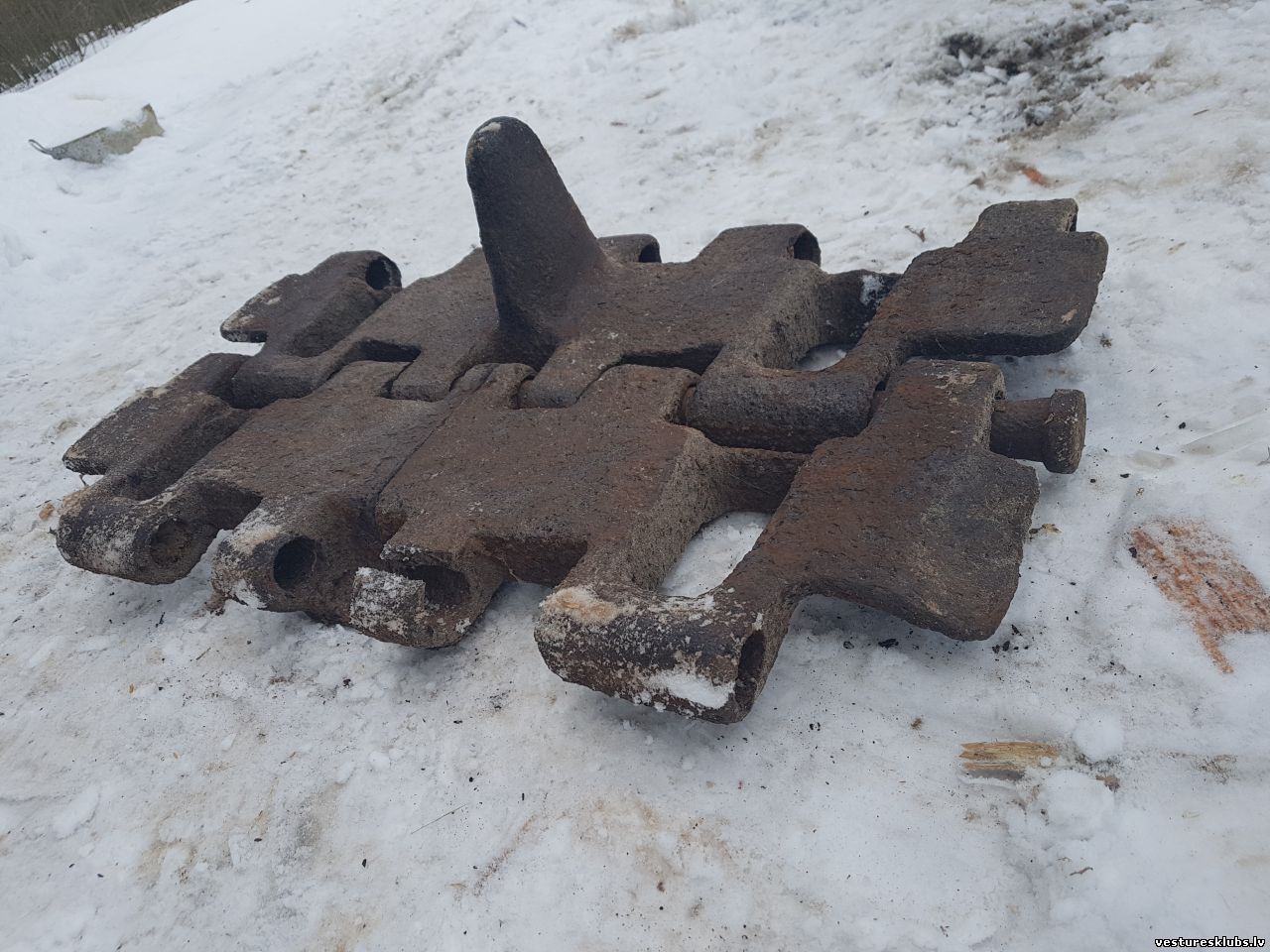

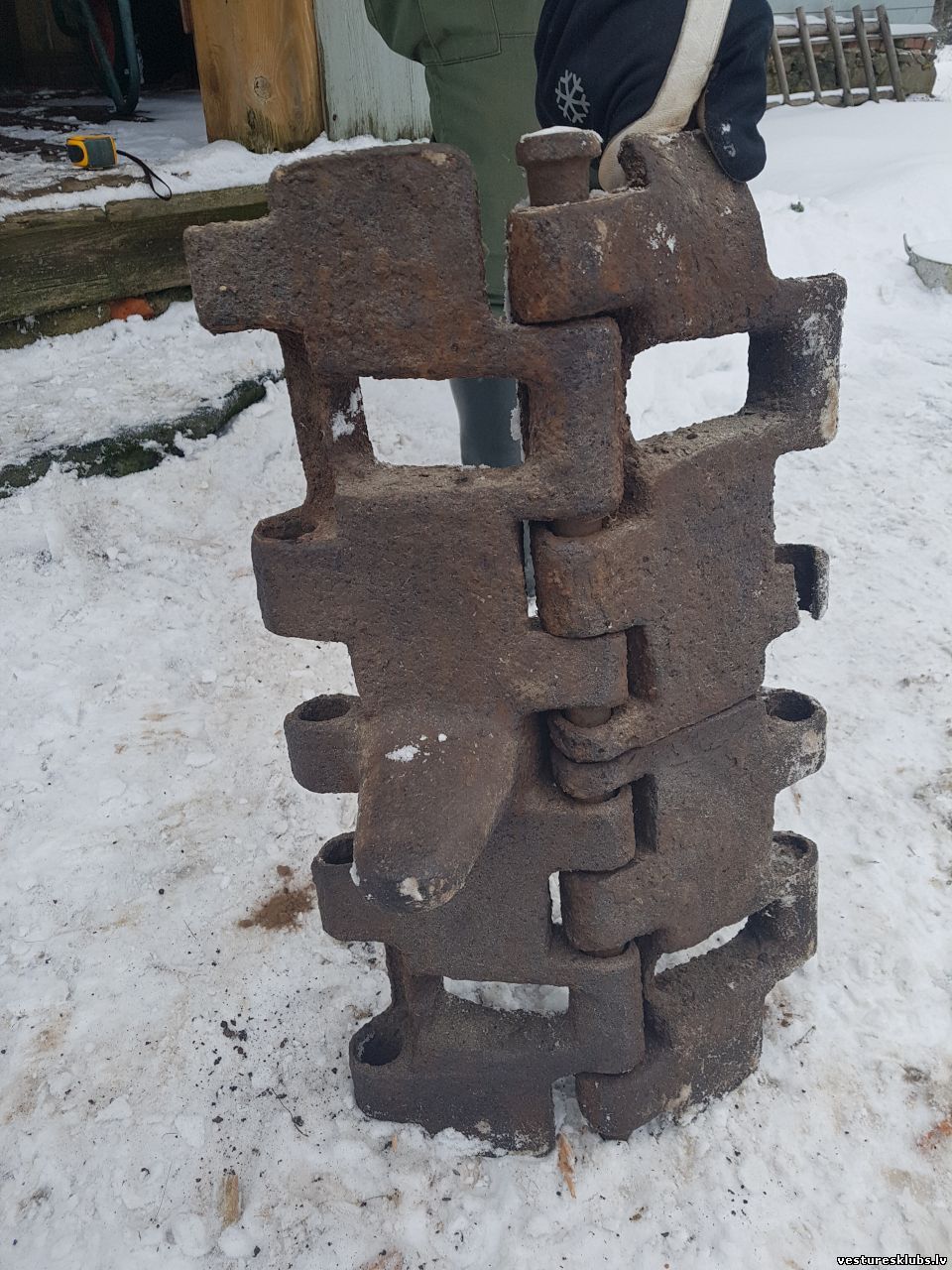

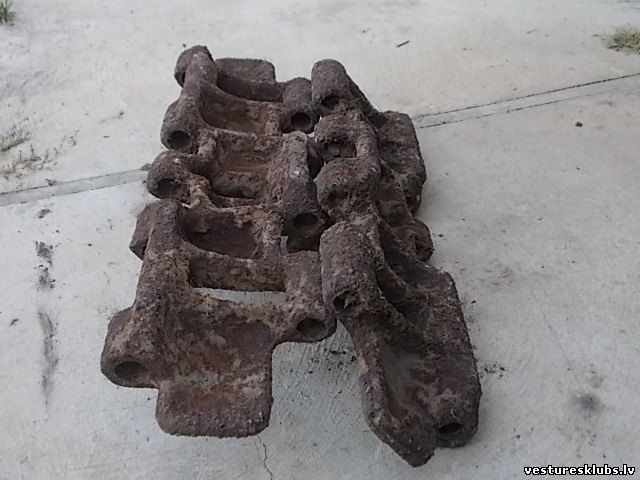

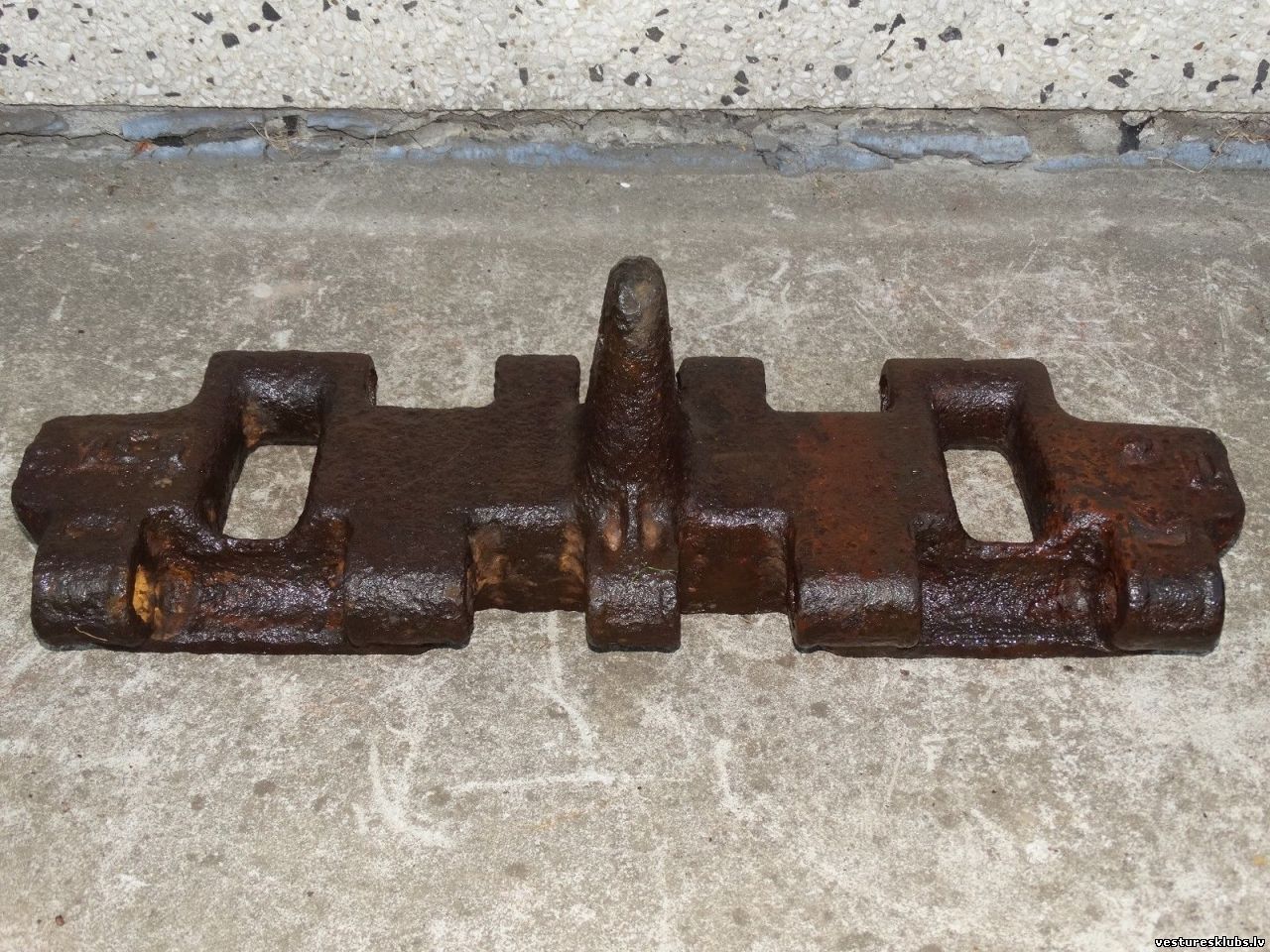

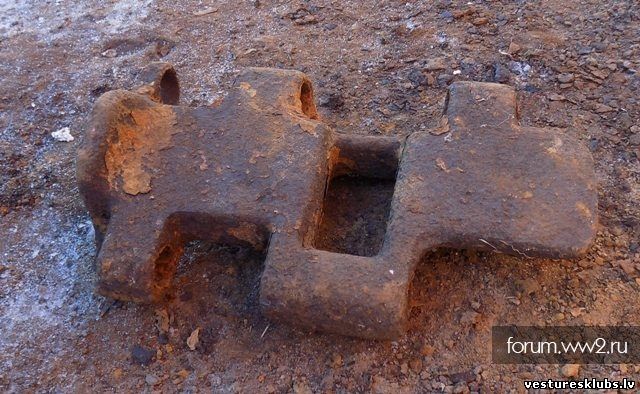

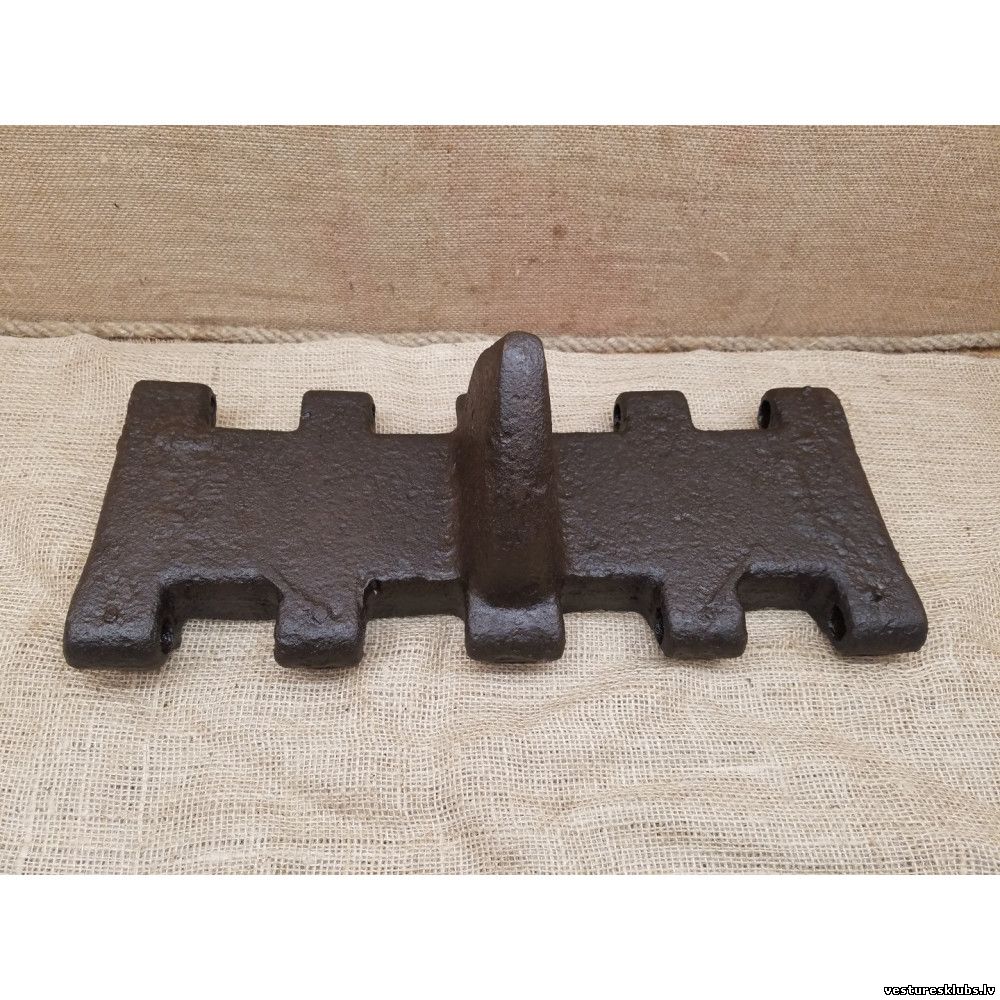

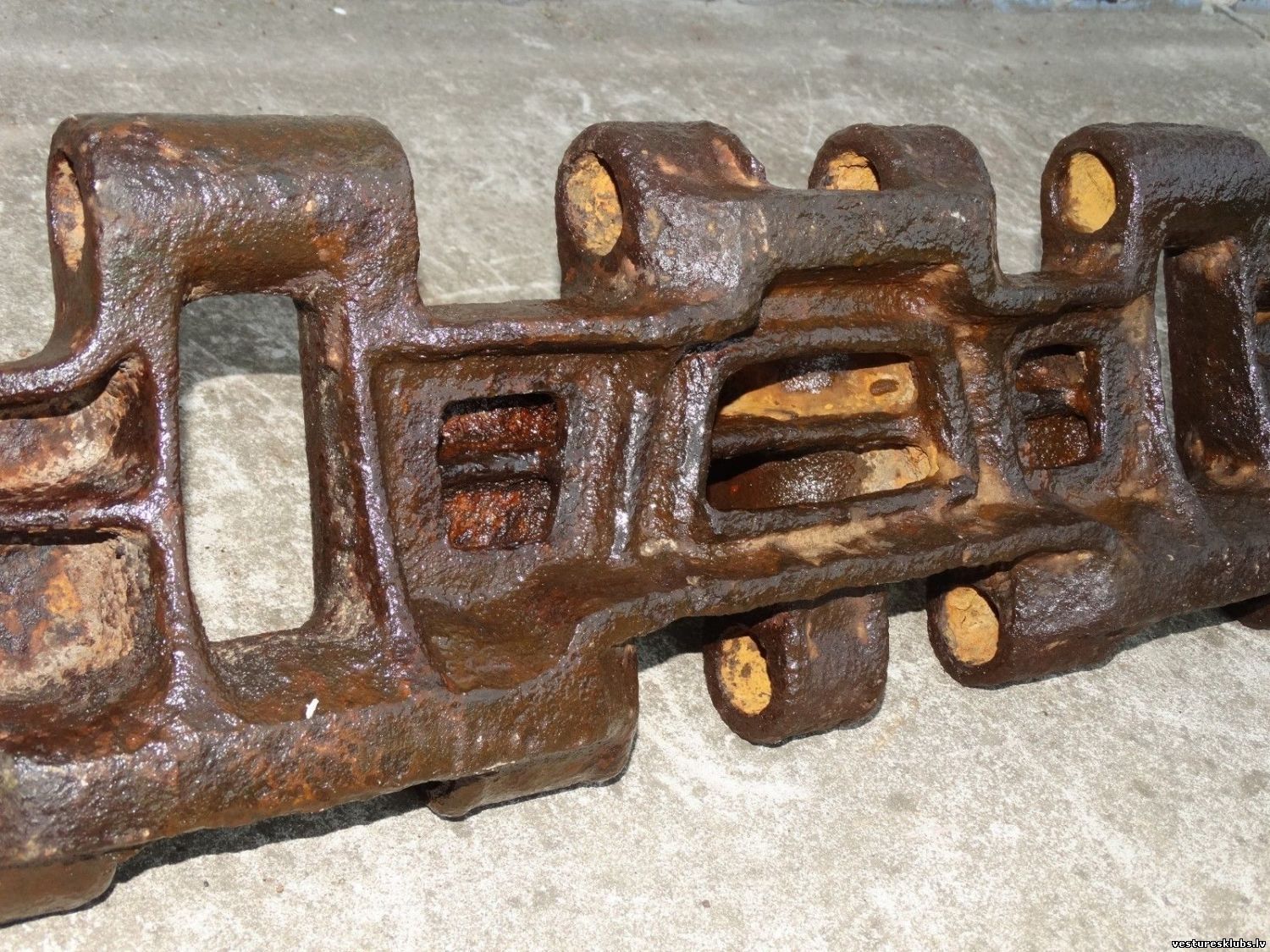

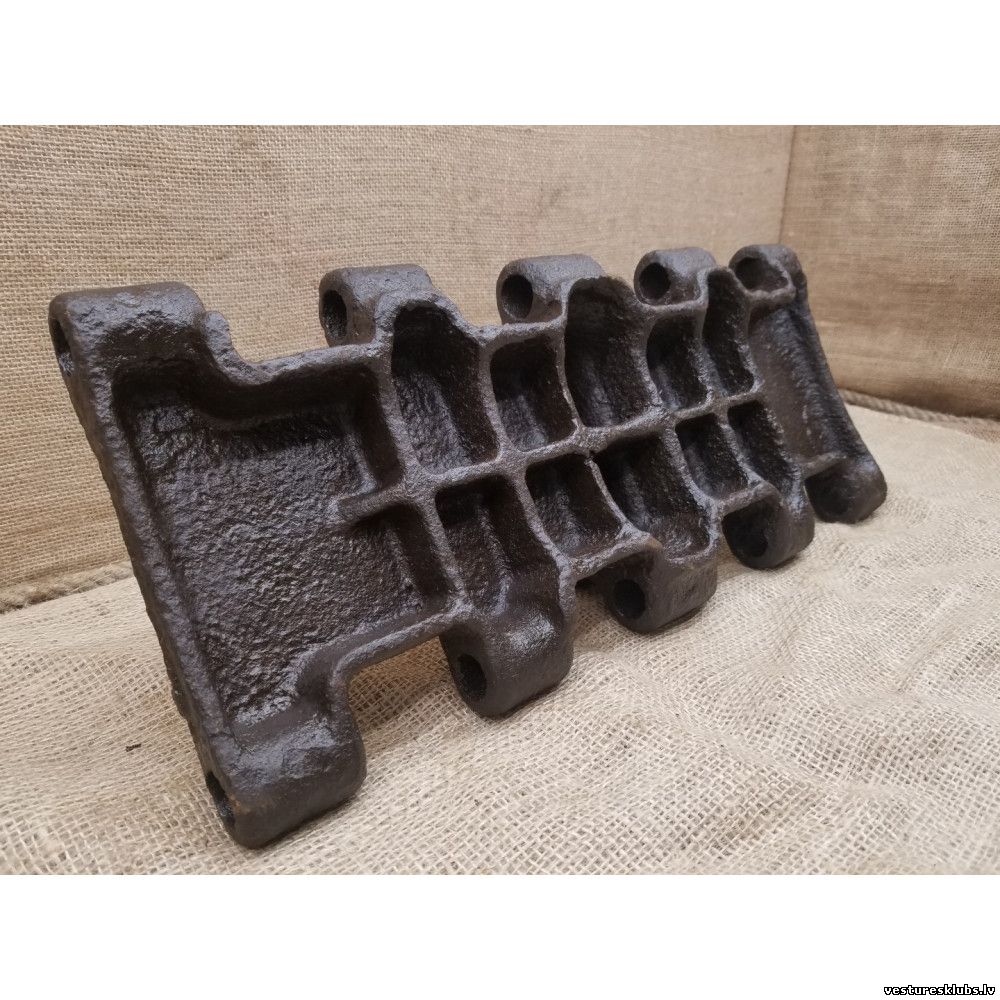

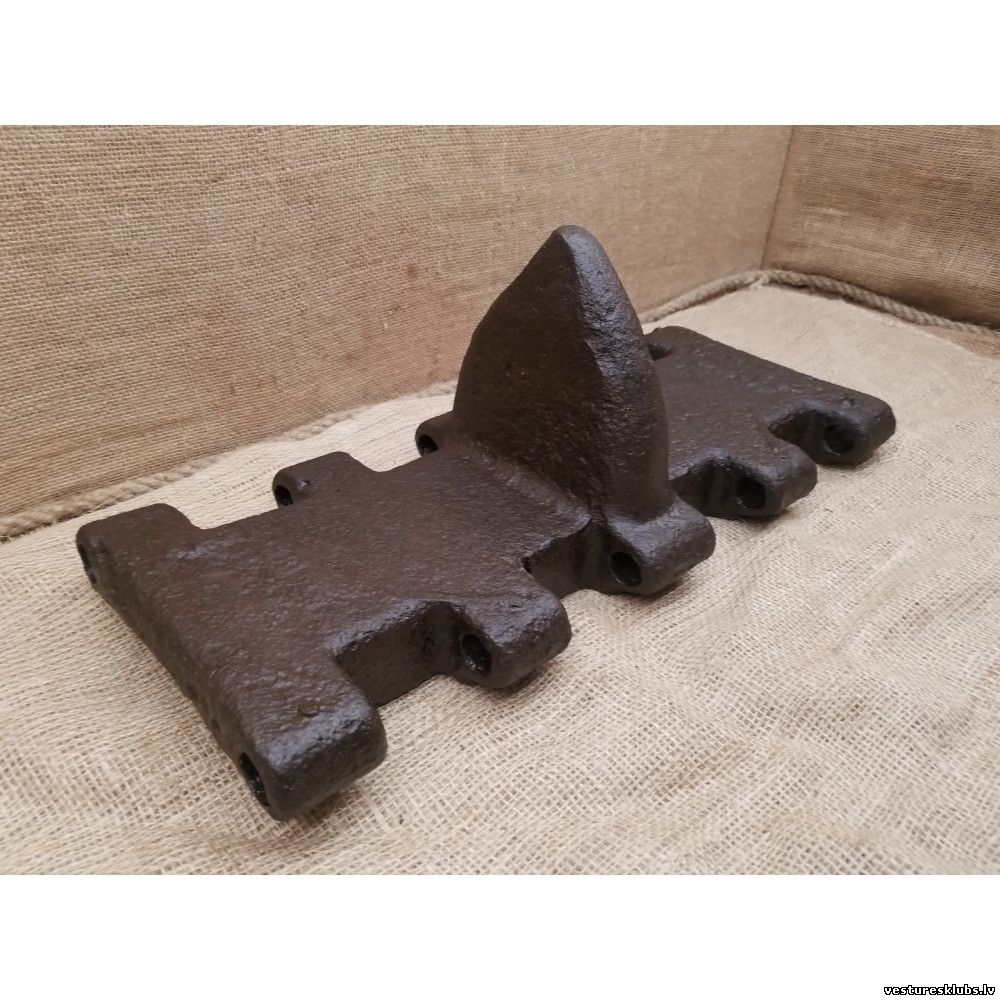

Kāpurķēde ar veselu galveno posmu un dalītu starpposmu (starpposms sastāv no diviem īsiem posmiem). Šīs kāpurķēdes vizuāli atpazīstamas pēc to slīpās (nošķeltās) ārējās malas. Oriģinālu atsevišķas kāpurķēdes foto līdz šim nav izdevies atrast...



Kā redzams no nākošajiem attēliem, atsevišķos gadījumos galvenie posmi varēja atrasties viens aiz otra, bez dalītajiem starpposmiem:
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 12.Janvārī.2019, 06:50 | Komentāri # 189
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Tādas tās izskatījās realitātē. Attēlā kāpurķēžu kopija priekš tanka КВ-1с maketa:

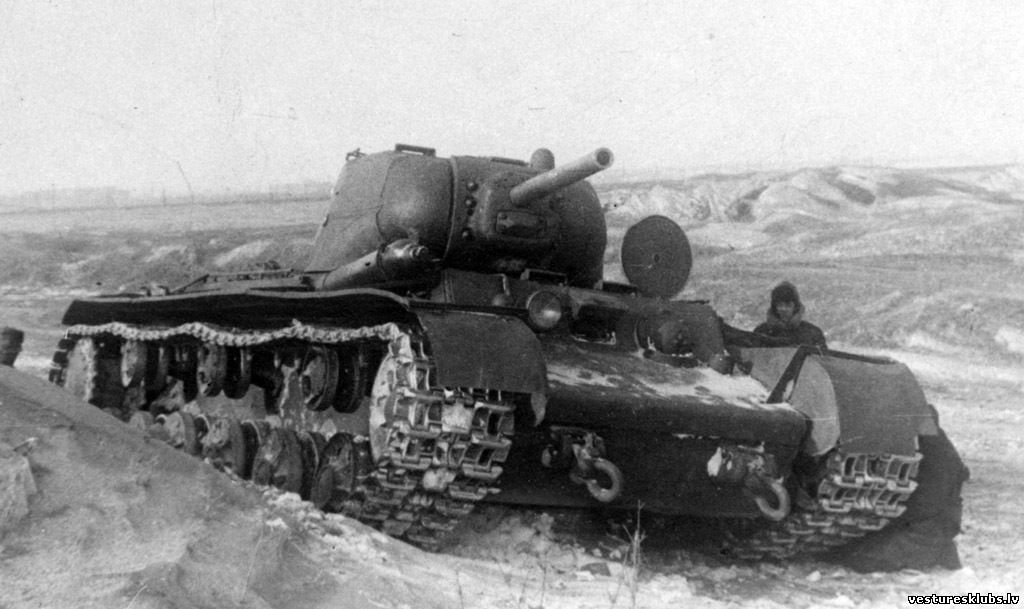

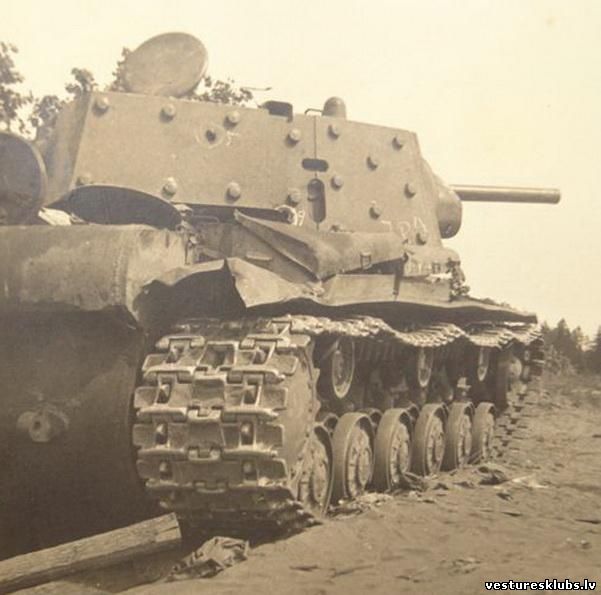

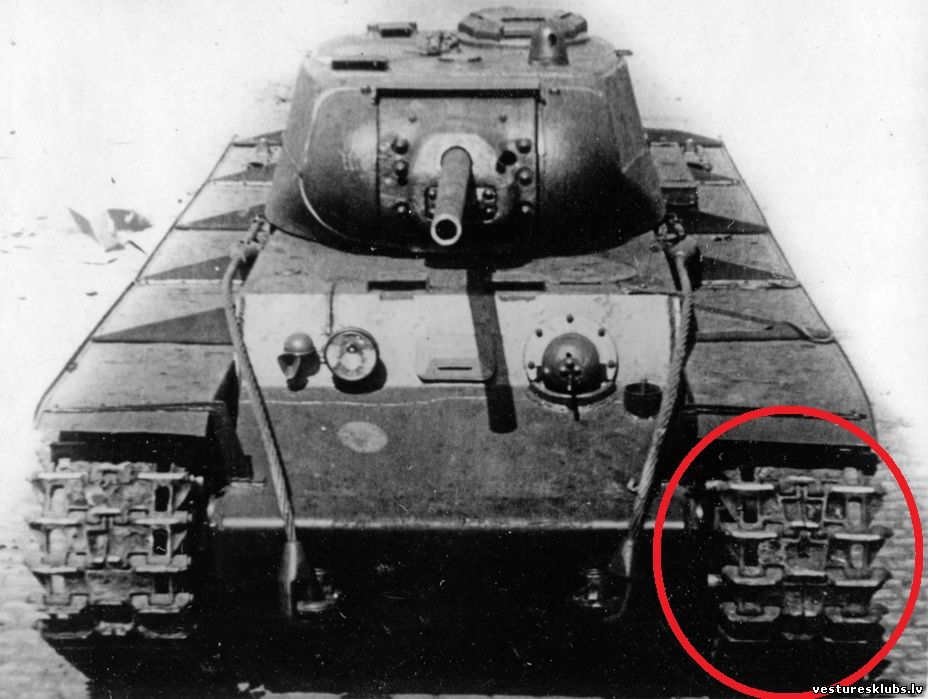

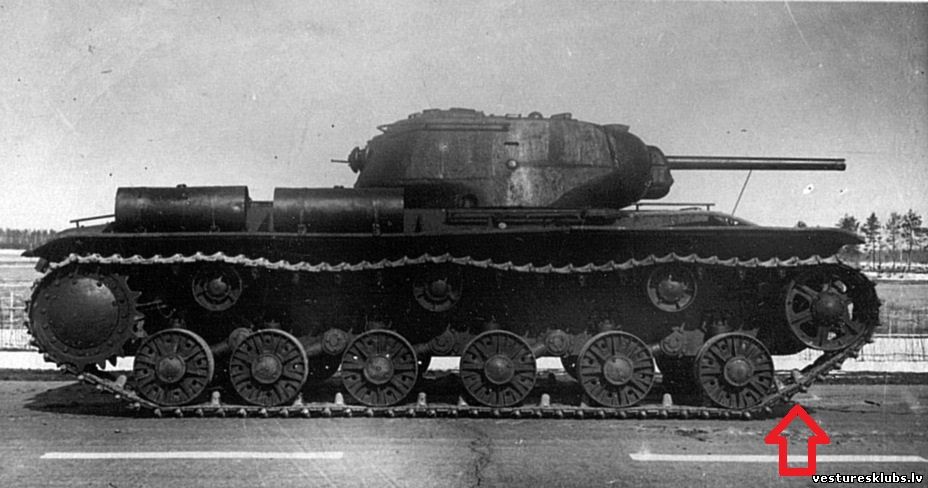

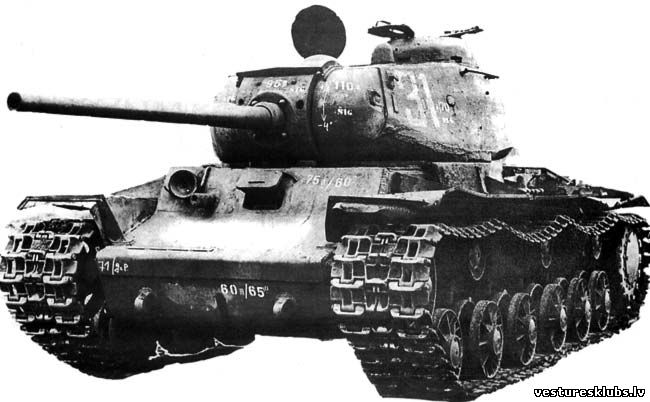

Interesanta fotogrāfija, kurā redzams tanks КВ-1с ar abu iepriekš aplūkoto veidu kāpurķēdēm (700 mm un 608 mm). Pie kam atšķirīgā platuma posmi novietoti viens aiz otra. Tas darīts ar nolūku salīdzināt vecā un jaunā tipa kāpurķēžu izturību izmēģinājumu poligonā:



Kopējais kāpurķēžu svars, ieviešot 608 mm modeli, samazinājās par 200 kg.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 12.Janvārī.2019, 13:29 | Komentāri # 190
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		3. 1943. gada sākuma modelis - 650 mm (КВ-1с, КВ-85, СУ-152)

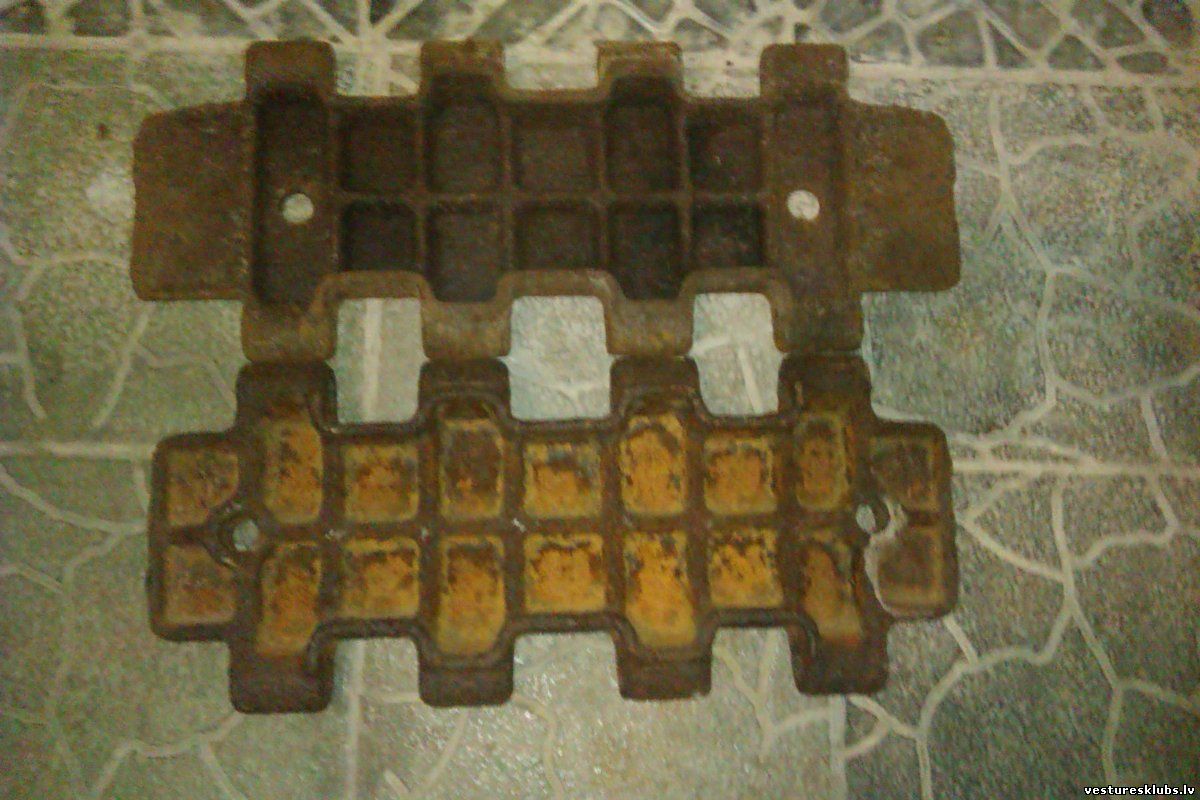

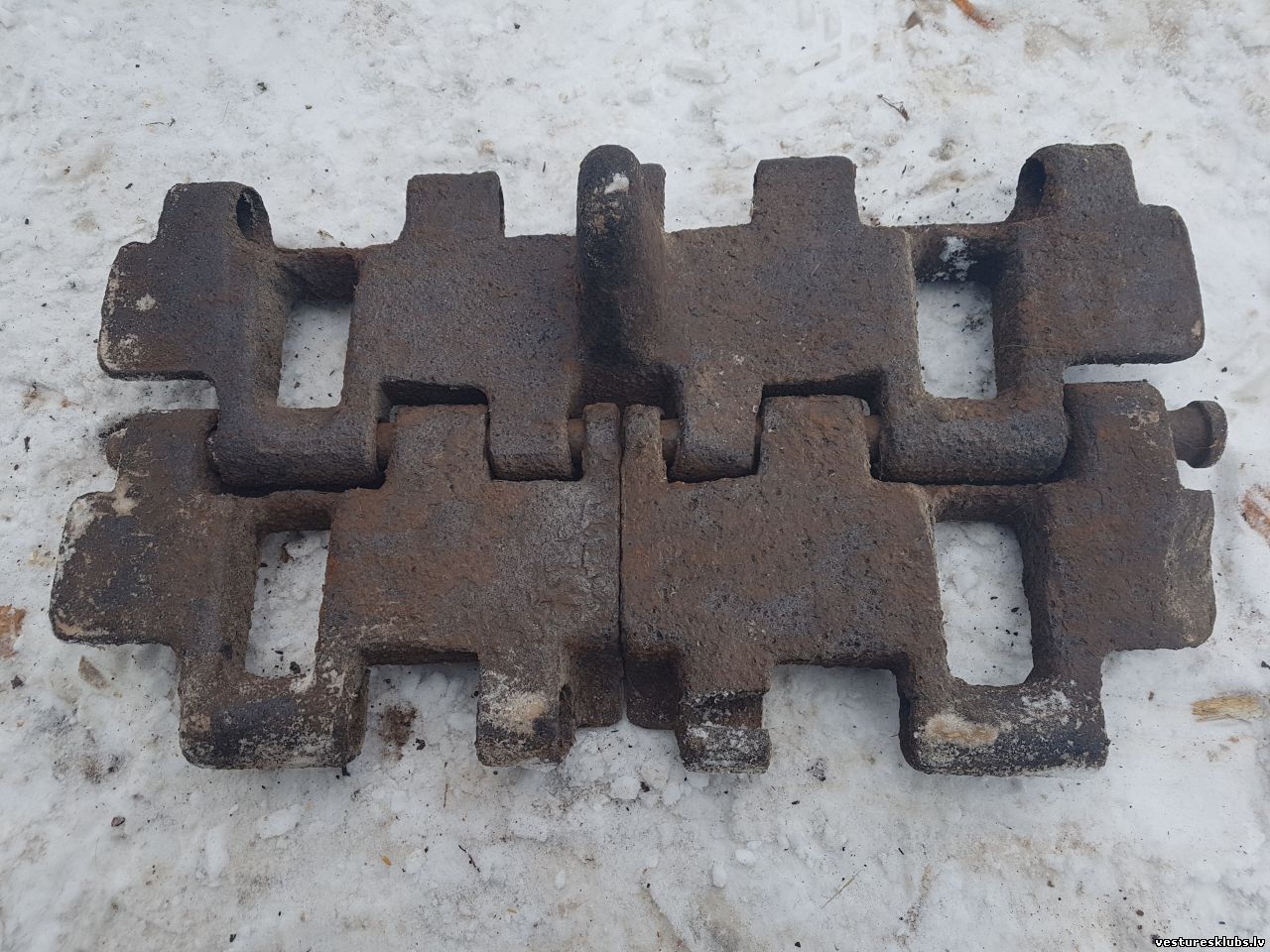

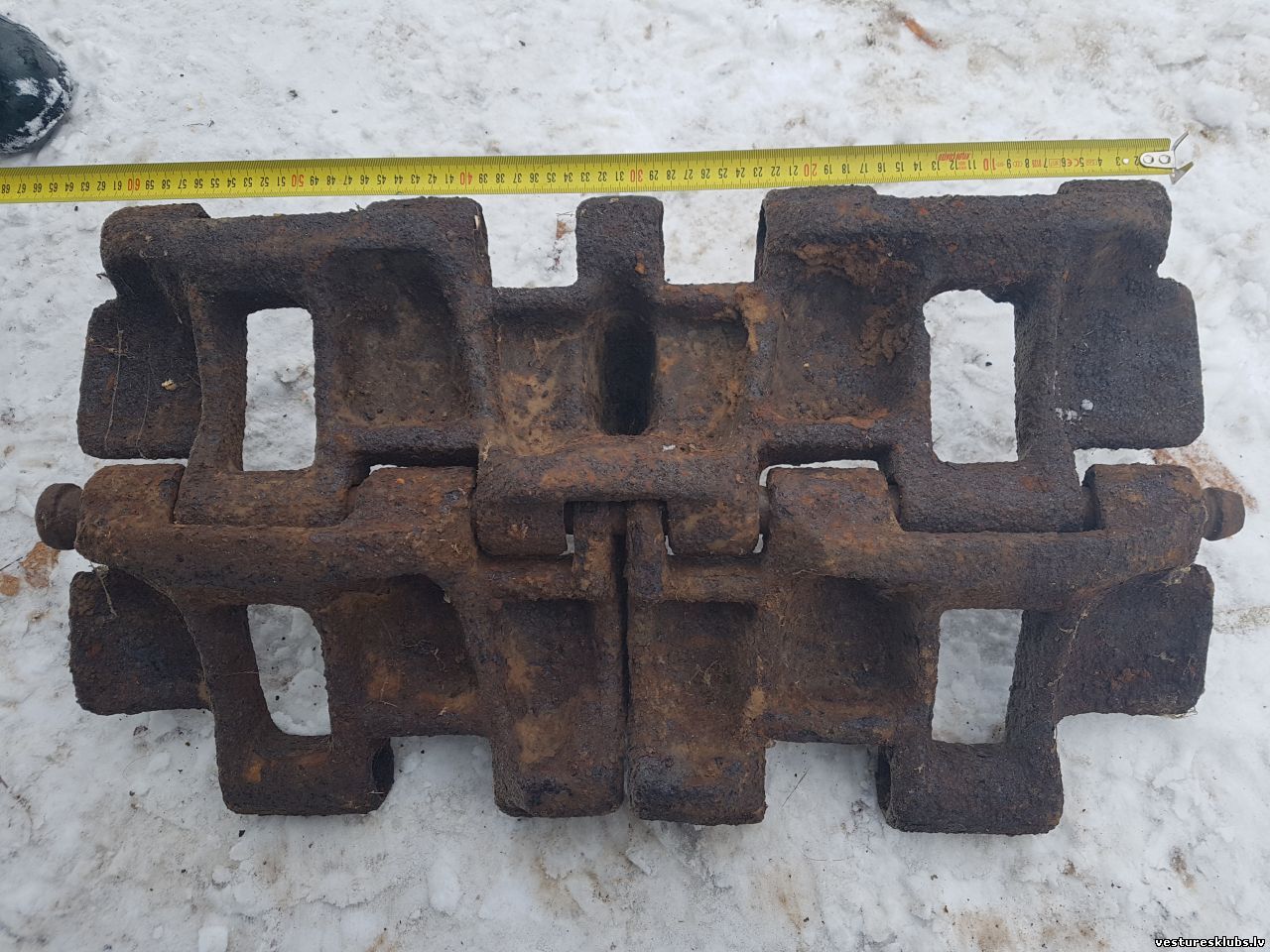

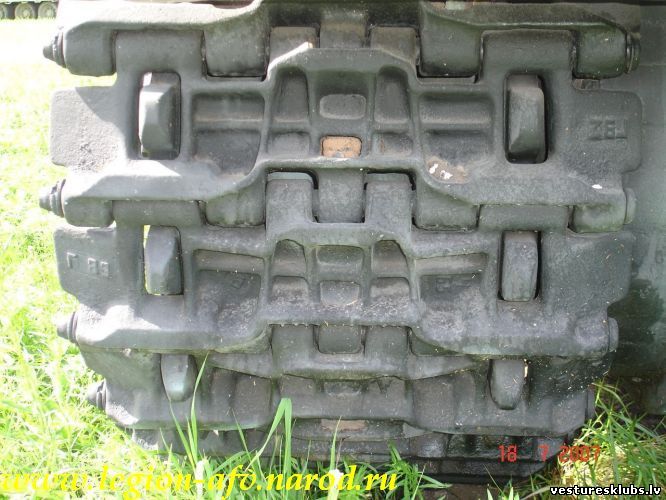

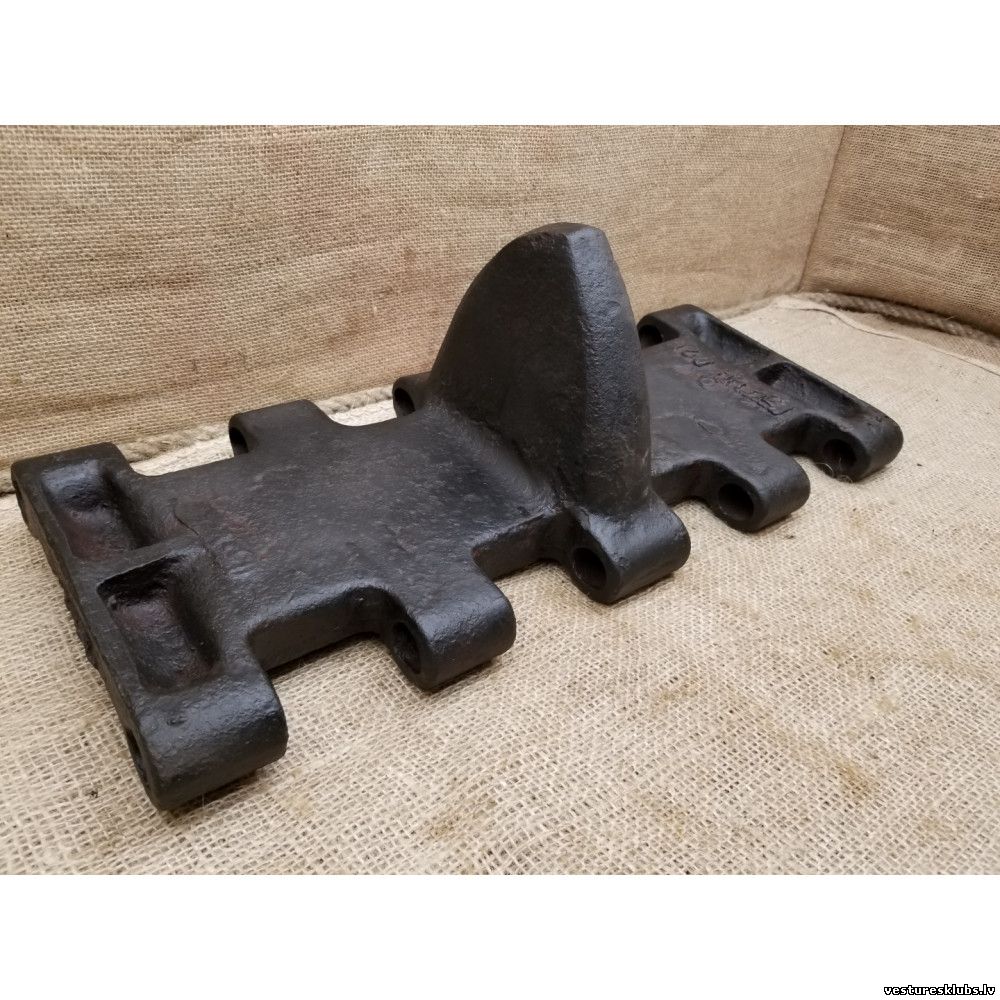

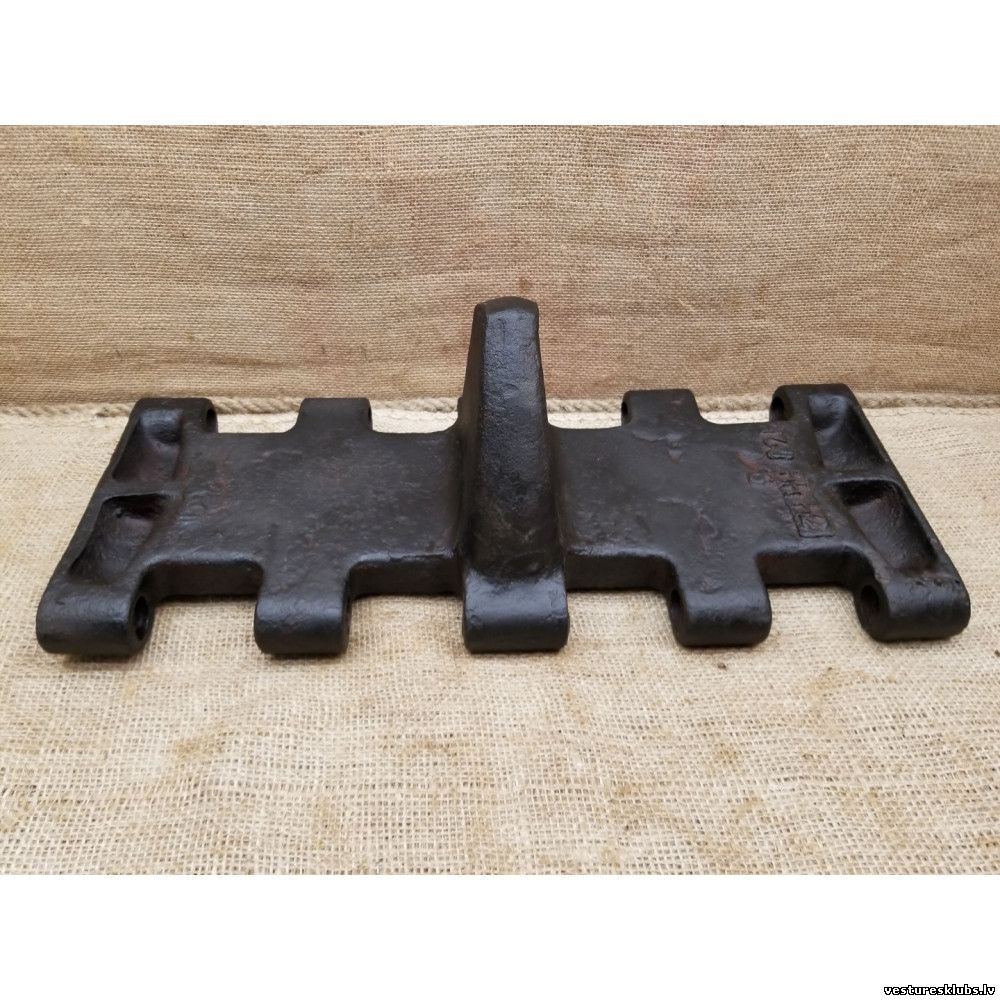

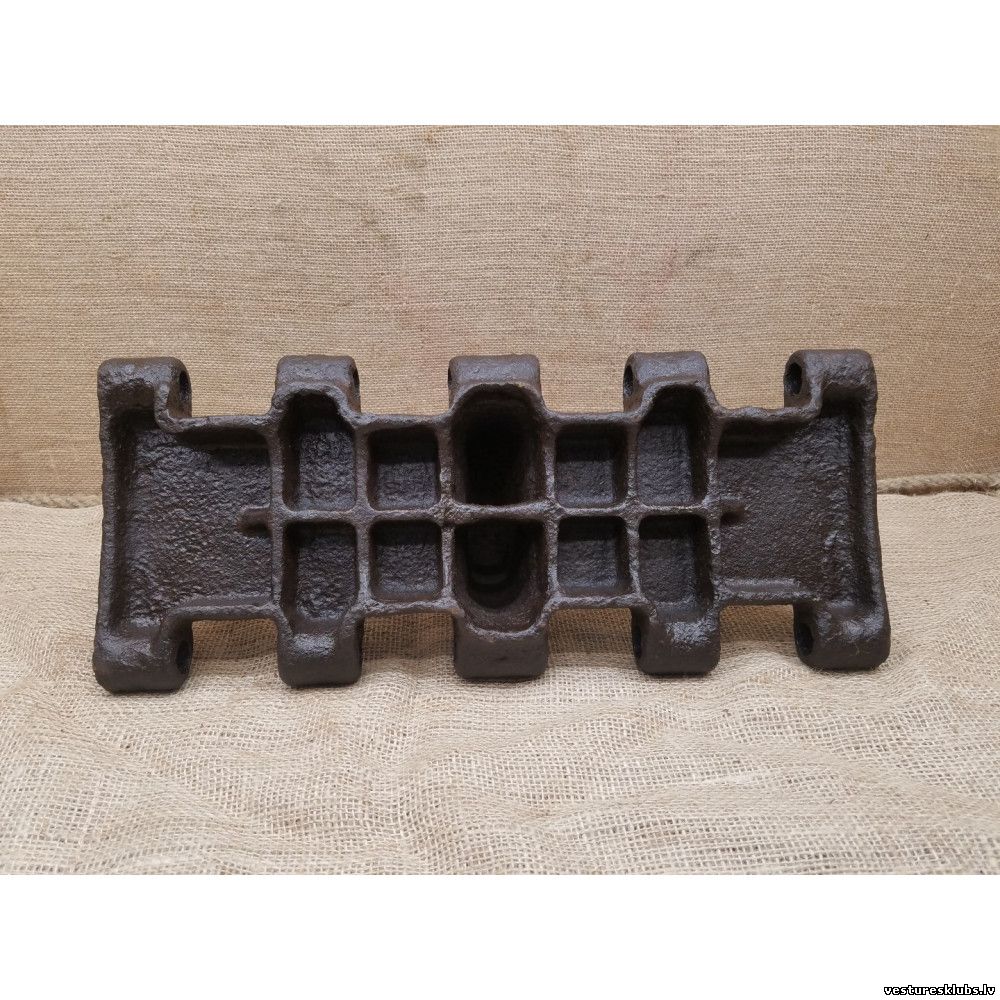

Kāpurķēde ar veselu galveno posmu un dalītu starpposmu (starpposms sastāv no diviem īsiem posmiem). Starpposmi bez vidusizciļņa.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Sestdiena, 12.Janvārī.2019, 13:36 | Komentāri # 191
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		KB-1C ar jaunajām 650 mm kāpurķēdēm:



Pretēji i-netā lasītiem apgalvojumiem, ka Latvijas teritorijā šie tanki vairs netika izmantoti, Krievijas vēsturnieki apgalvo, ka tieši Baltijas valstīs atsevišķi tanki karoja vēl 1944. gada rudenī.

KB-85



СУ-152
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Svētdiena, 13.Janvārī.2019, 05:31 | Komentāri # 192
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		4. 700 mm (650 mm ???) kāpurķēžu ar dalīto starpposmu vēlīnais modelis (СУ-152, ИС-1, ИС-2, ИСУ-152)

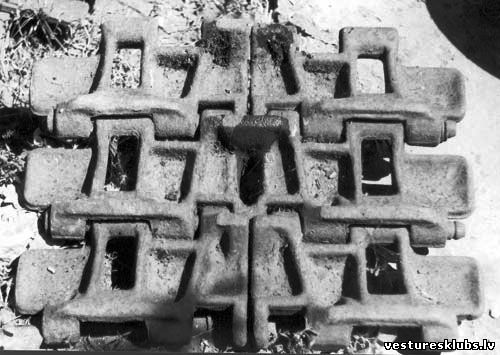

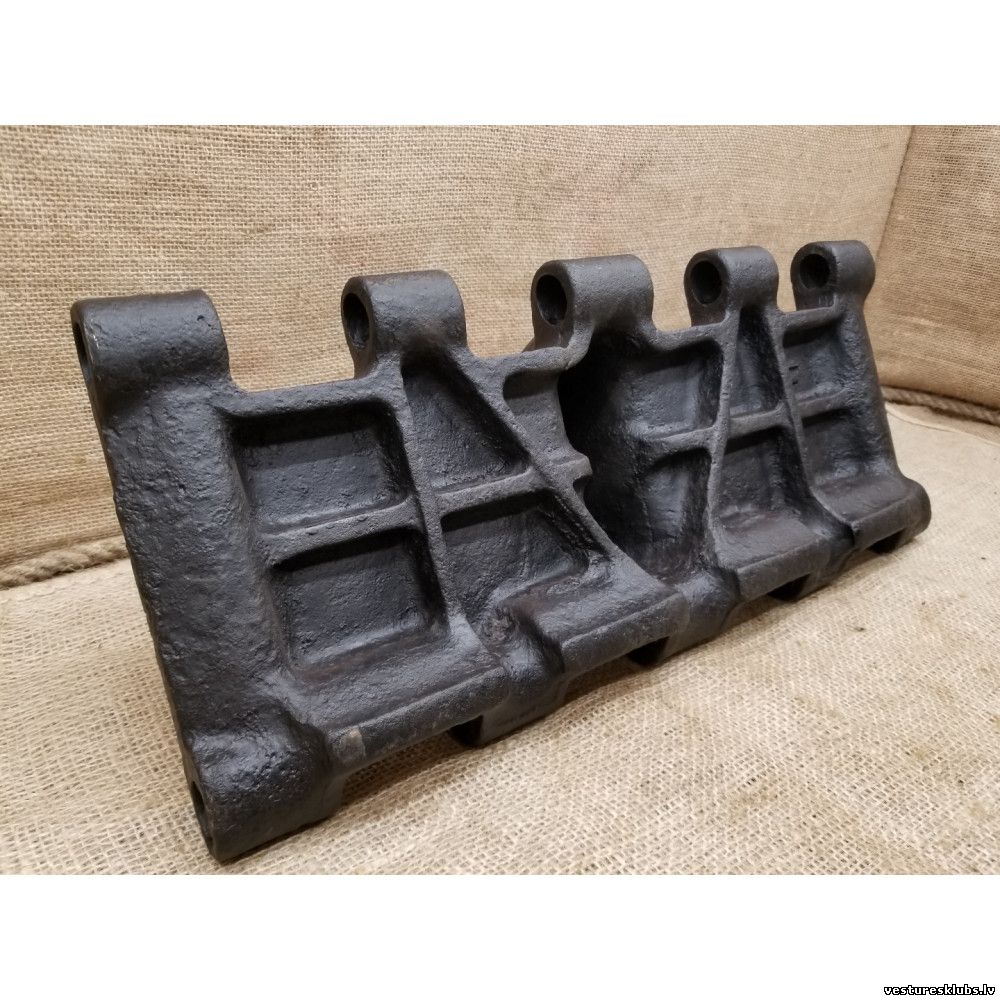

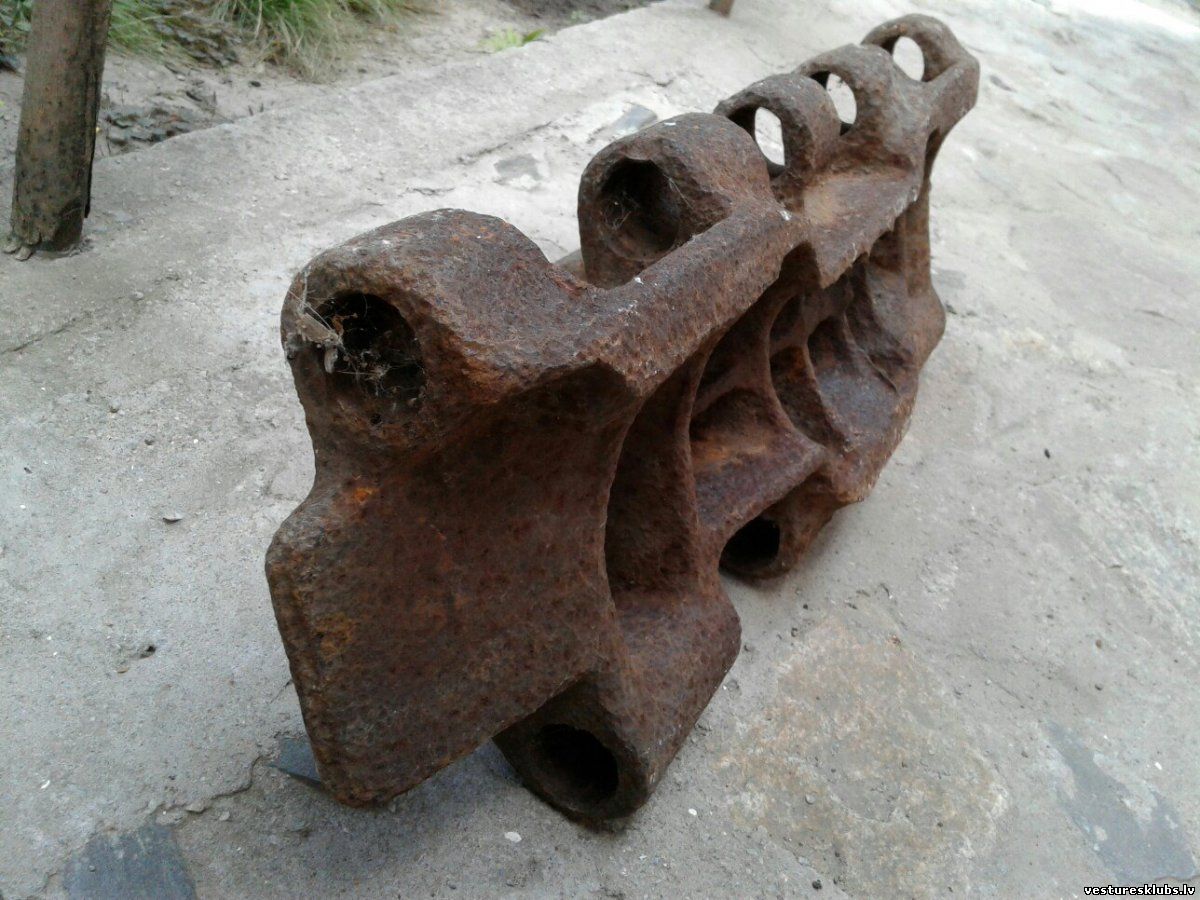

Kāpurķēde ar veselu galveno posmu un dalītu starpposmu (starpposms sastāv no diviem īsiem posmiem). Starpposmi ar vidusizcini.

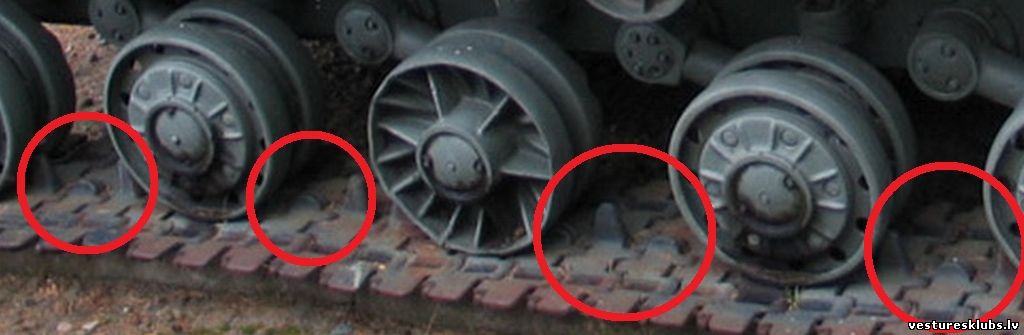

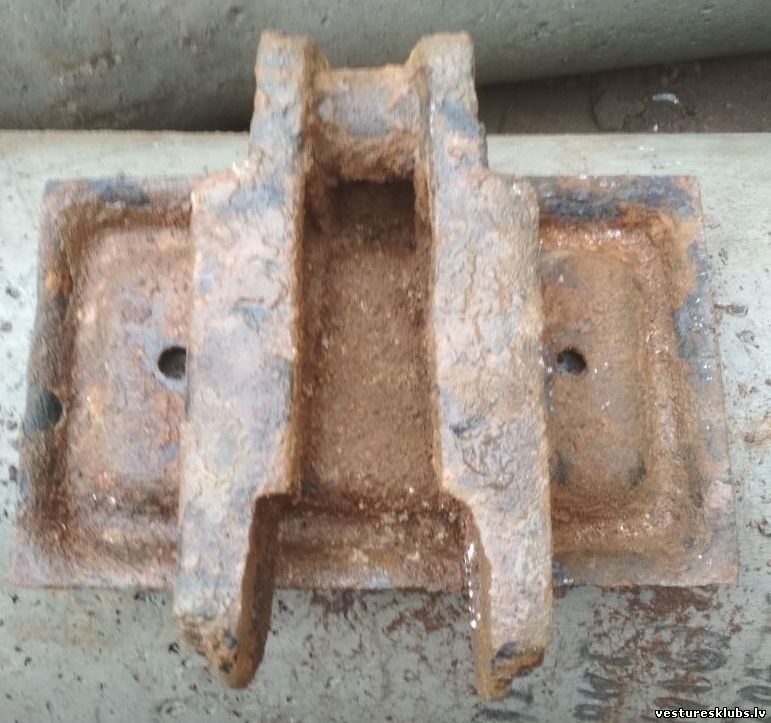

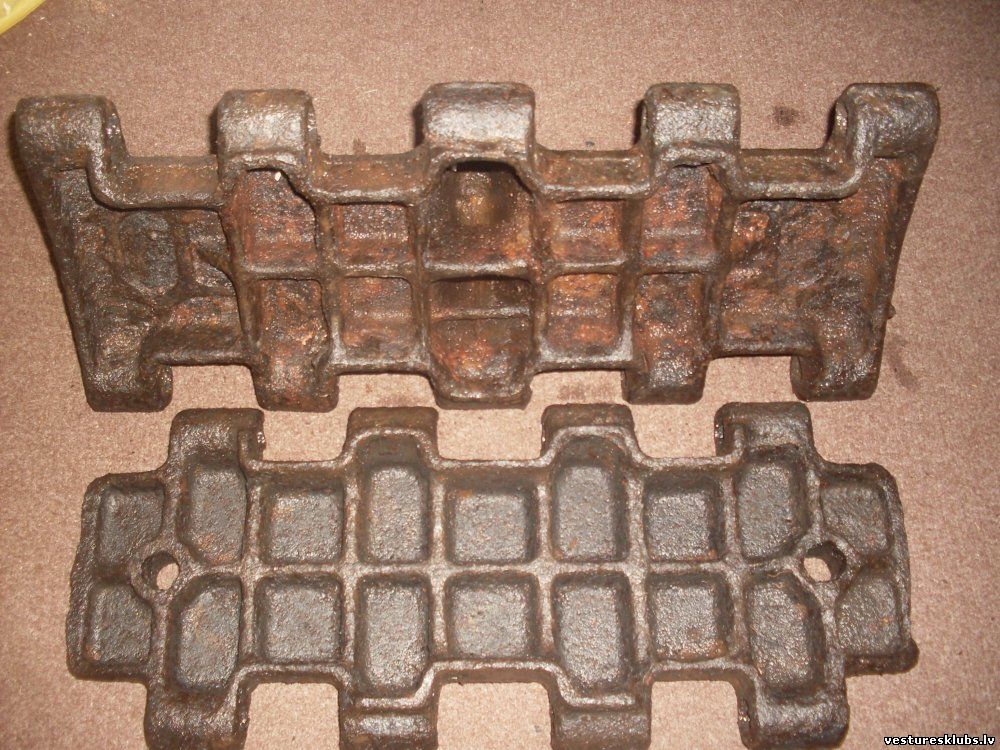

Te abu veidu īso starpposmu salīdzinājums. Vizuāli var redzēt, ka šīm kāpurķēdēm ārmalu "austiņas" ir garākas:



Par šo kāpurķēžu izmēru ir pretrunīga informācija. Bet izmēru 700 mm man apstiprināja cilvēks, kurš pats tās ir izmērījis!
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 14.Janvārī.2019, 07:51 | Komentāri # 193
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Vairāki posmi kopā:

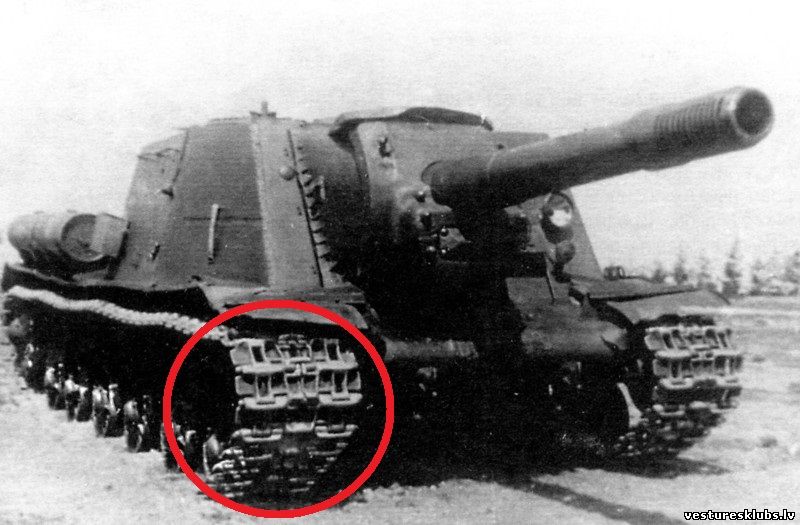

Pirmie tanki ИС-2 un uz to bāzes veidotie pašgājējlielgabali ИСУ-152 arī tika aprīkoti ar šī veida kāpurķēdēm.

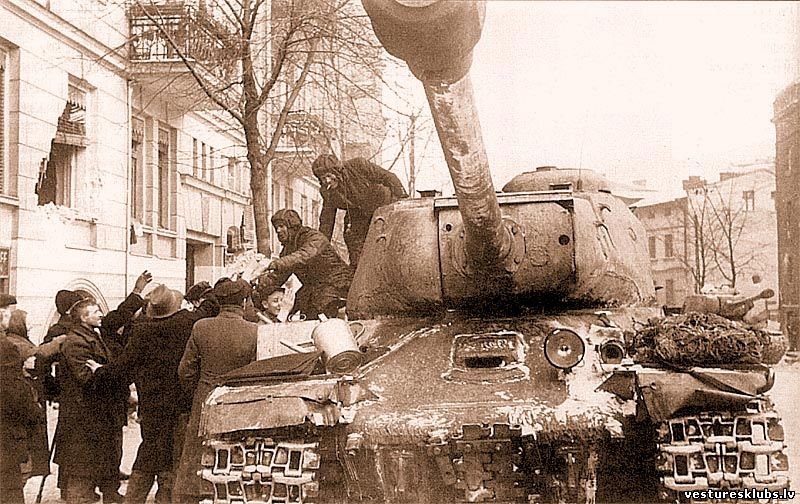

ИС-2 :



ИСУ-152
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 14.Janvārī.2019, 08:11 | Komentāri # 194
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Ar šīm kāpurķēdēm ir vēl viens jautājums. Tās it kā sāktas ražot 1943. gada beigās. Bet Somijā apskatāms tanks KV-1, kuru somi ieguvuši 1942. gada jūlijā:

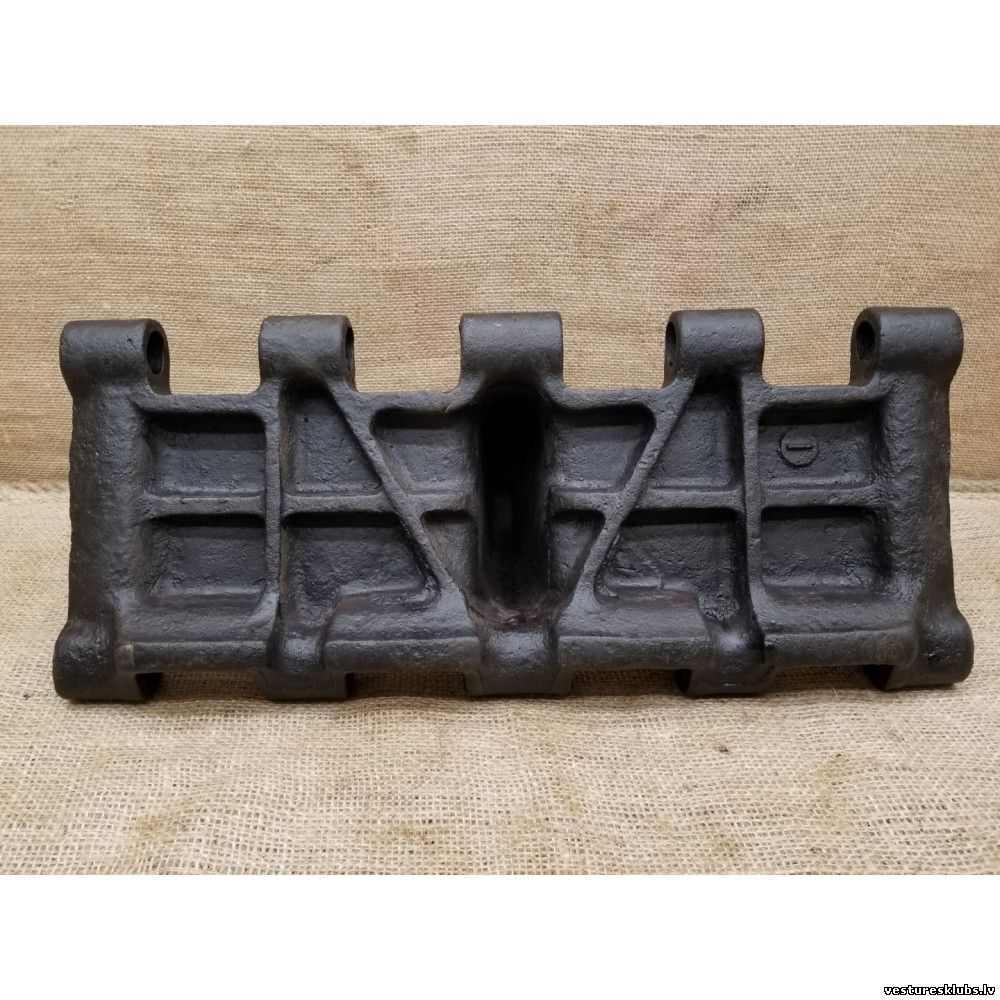

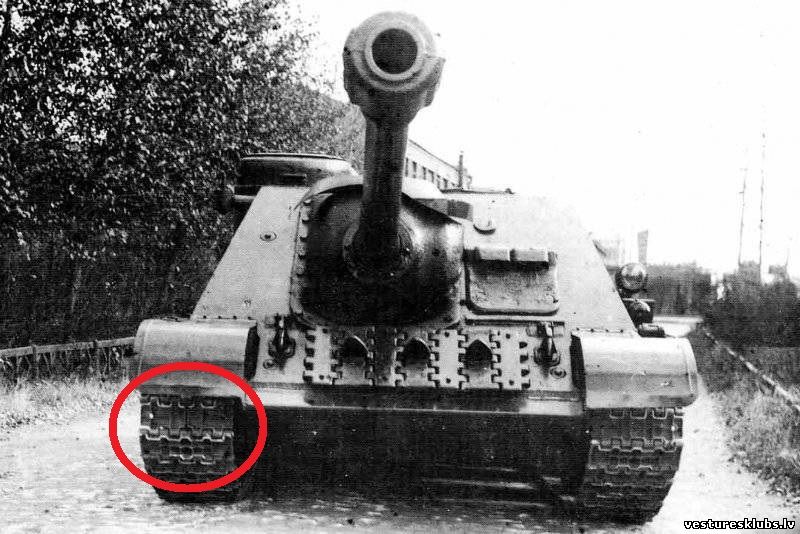

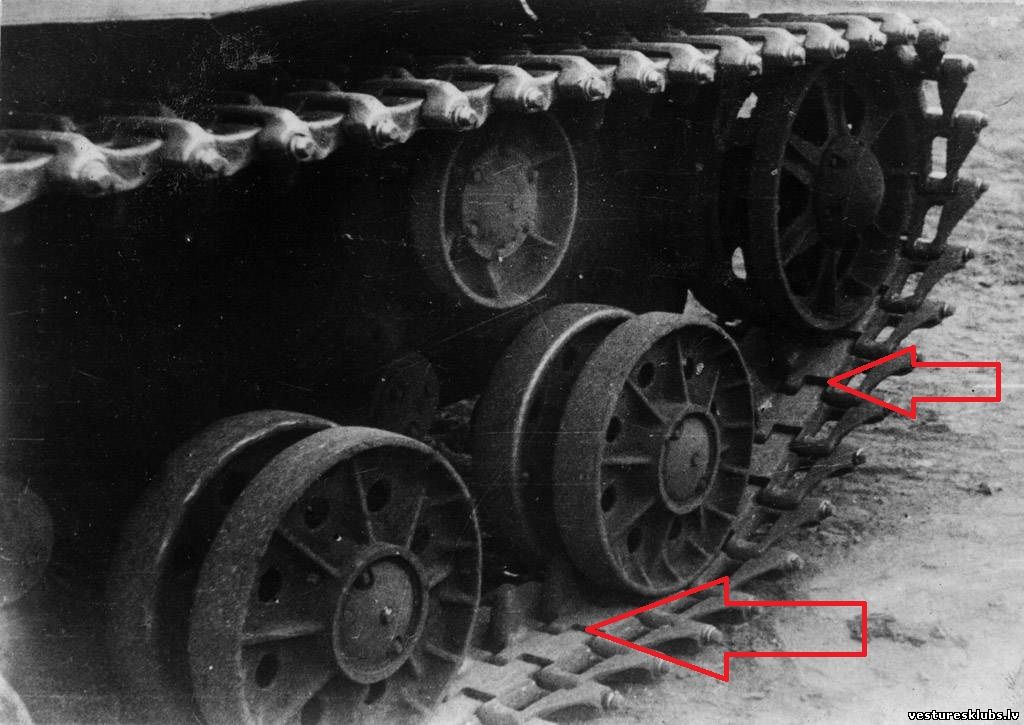

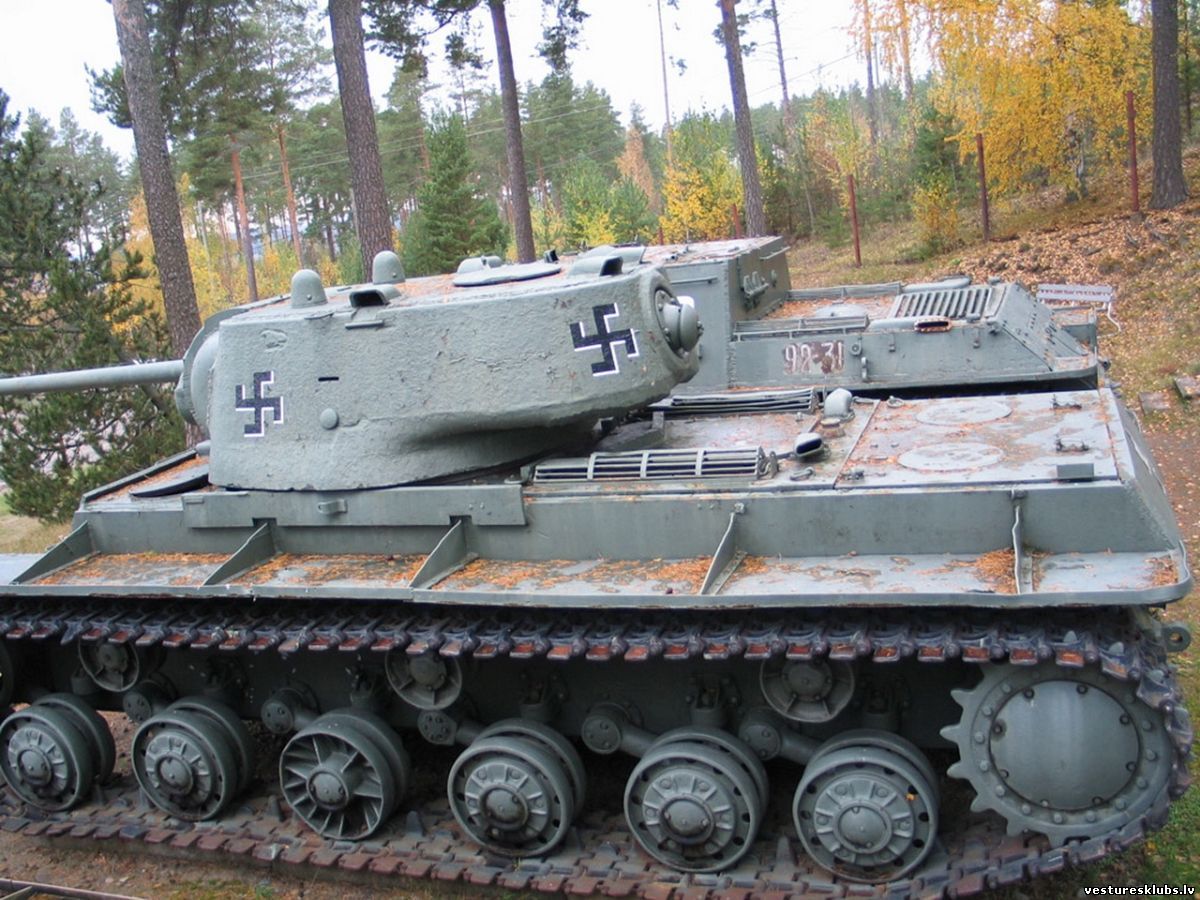

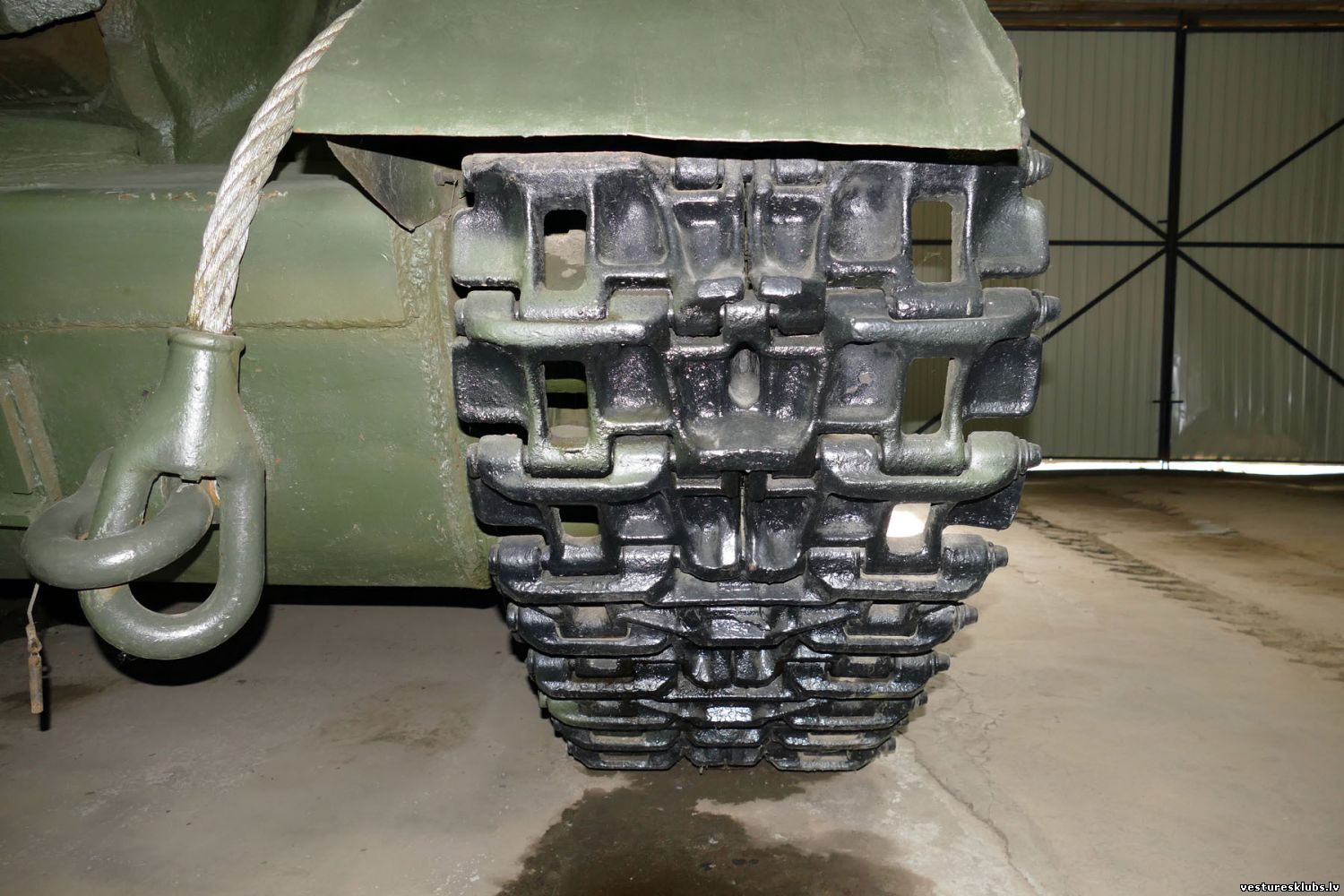

Interesanti, ka šim tankam ir iepriekšminētās kāpurķēdes:



Vai nu pirmie šo kāpurķēžu modeļi tika izmēģināti jau 1942. gada vasarā, vai nu somi tam pilnībā nomainījuši kāpurķēdes. Bet tas izklausās dīvaini, jo šī tipa kāpurķēdes nebija pārāk izplatītas. Turklāt, pēc Ziemas kara, sūdzēties par oriģinālo KB-1 kāpurķēžu trūkumu viņi nevarēja. Te gan jāņem vērā, ka šis eksponāts ir papildināts ar dažādu modeļu detaļām, tā, ka arī kāpurķēdes varēja uzlikt speciāli priekš muzeja...

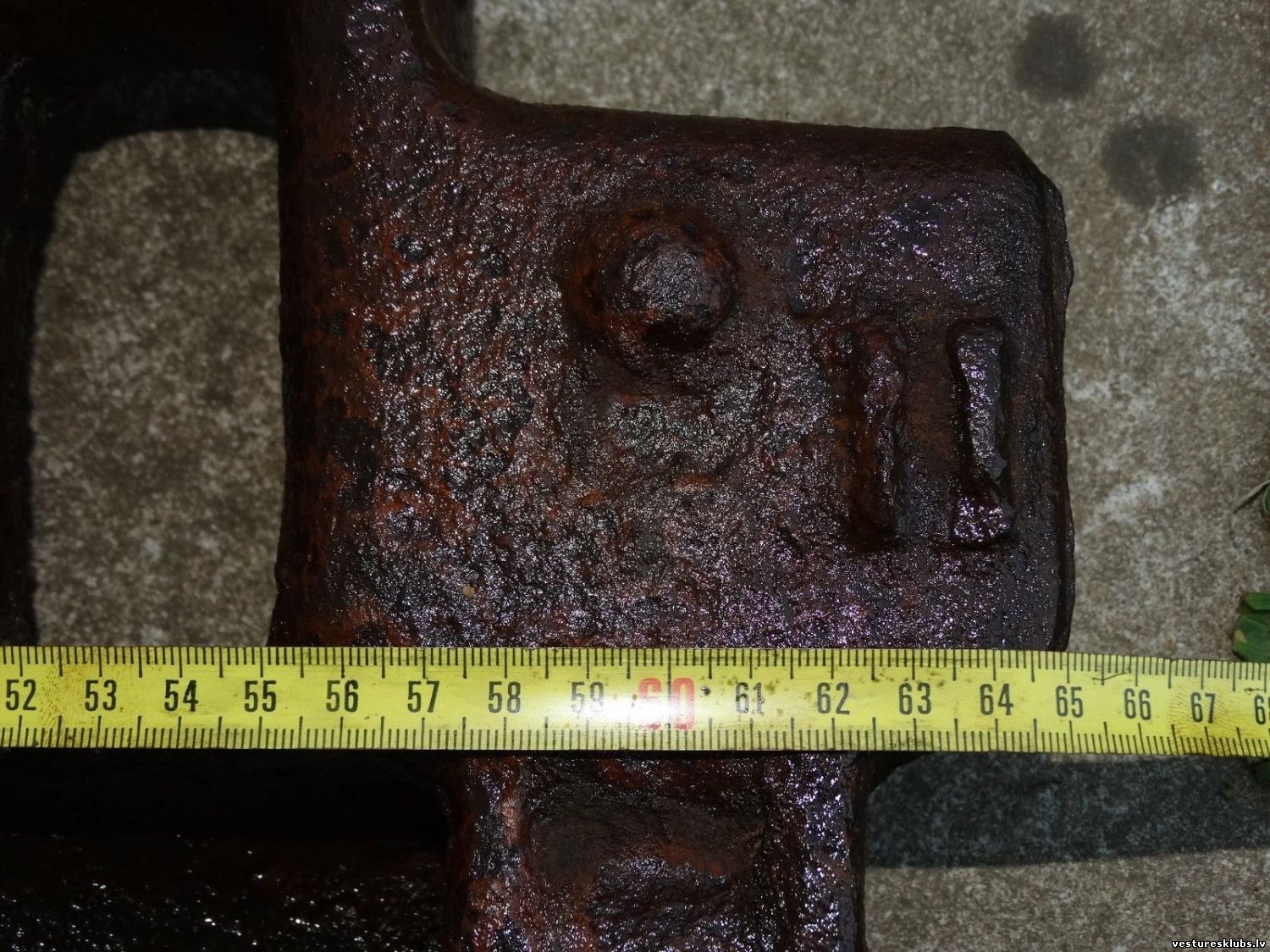

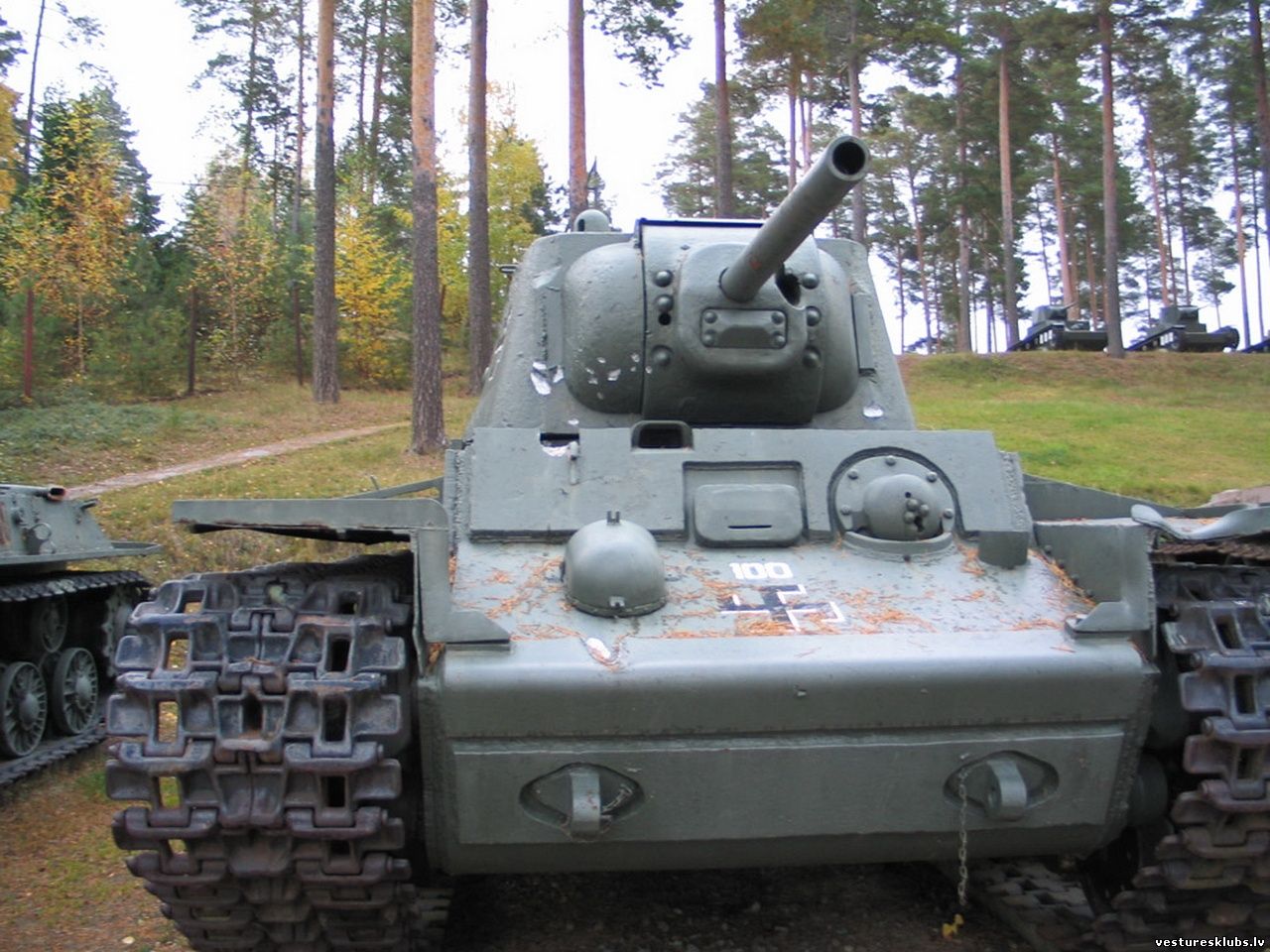

Viens ir skaidrs. Somijā ir tanks, kuram var izmērīt šo kāpurķēžu patieso platumu! ja
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 14.Janvārī.2019, 09:24 | Komentāri # 195
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		5. tanka ИС agrīnais kāpurķēžu modelis - 650 mm (ИС-2, ИСУ-122, ИСУ-152)
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 14.Janvārī.2019, 10:09 | Komentāri # 196
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Raksturīgā iezīme šim modelim ir marķējumi uz kāpurķēžu "austiņām".
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Pirmdiena, 14.Janvārī.2019, 20:39 | Komentāri # 197
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		6. tanka ИС vēlīnais kāpurķēžu modelis - 650 mm (ИС-2, ИСУ-122, ИСУ-152)



Šīs kāpurķēdes, domājams, vairs neattiecas uz kara laiku...
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 15.Janvārī.2019, 20:40 | Komentāri # 198
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ...

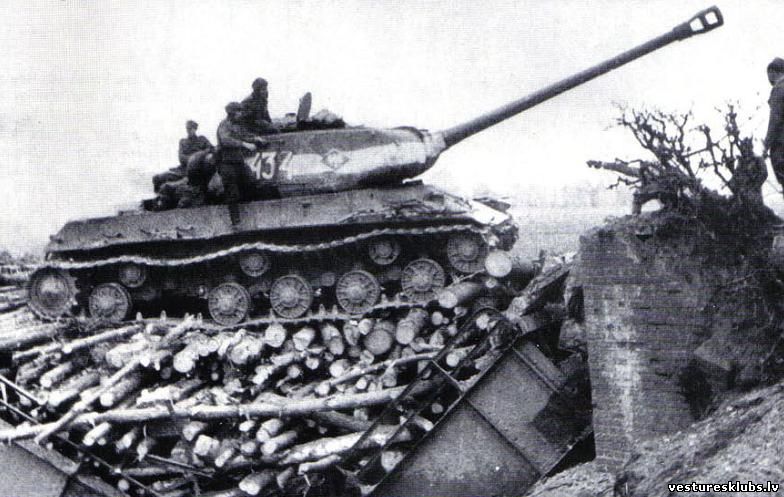

ИС-2



ИСУ-122
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 15.Janvārī.2019, 21:21 | Komentāri # 199
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Šo lapu atstāšu rezervē.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!

ValduhaDatums: Otrdiena, 15.Janvārī.2019, 21:22 | Komentāri # 200
Stāstnieks

Komentāri: 12296
 Ienācis
Par aktivitāti Par labu aktivitāti Par izcilu aktivitāti Par superaktivitāti Kluba biedrs Kluba Goda biedrs Kluba valdes loceklis Vip persona Kluba Vadība Balvu ielāde ... 		Traktori - artilērijas vilcēji

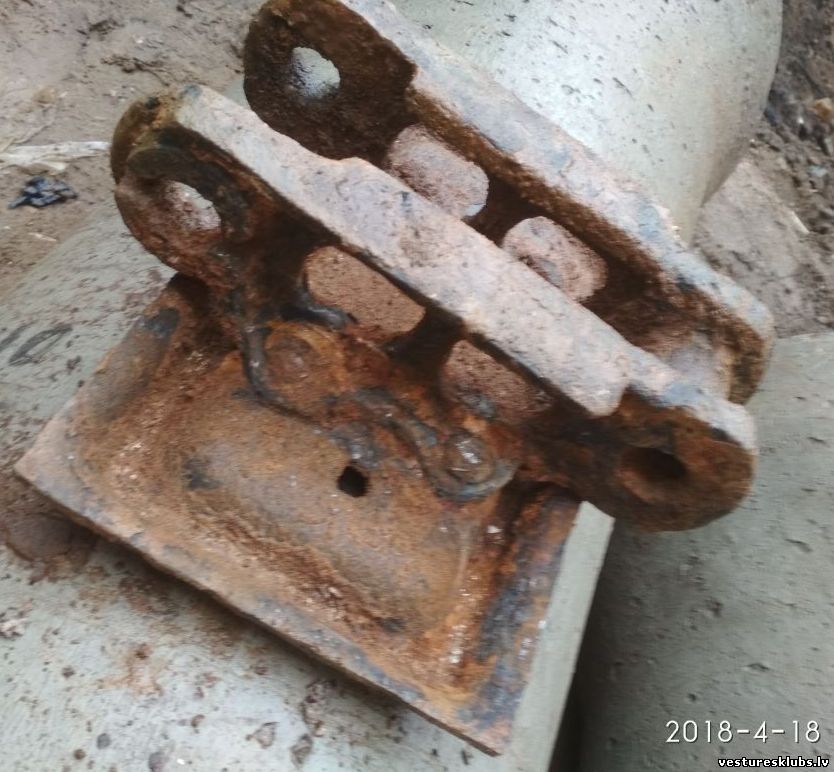

"Kоммунар"

Padomju traktors, kura prototips bija vācu traktors "Hanomag WD Z 50". Lai arī tā ražošana tika pārtraukta jau 1931. gadā, kara sākumā tika izmantots kā artilērijas vilcējs.
Tev nebūs svešu tautu Dievus turēt augstāk par savējiem!
